方形带凸台安装基座结构设计

项目分类:通用机械零部件 发布时间:2021-10-16 ID:326362
  • 方形带凸台安装基座结构设计
  • 方形带凸台安装基座结构设计

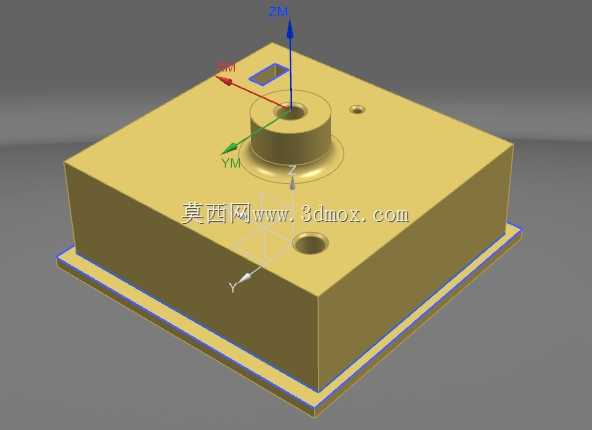

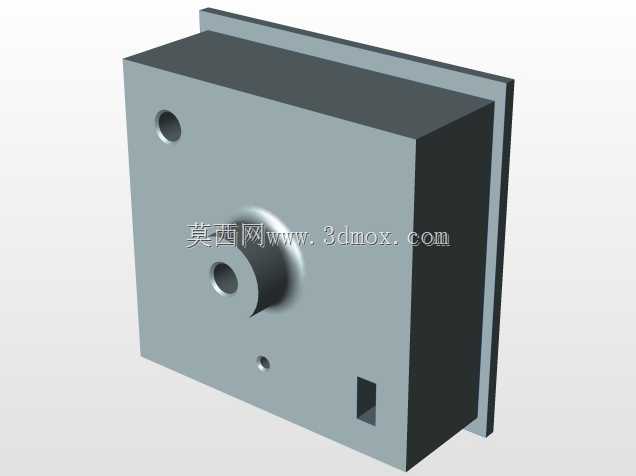

  这类带中心凸台的方形安装基座,在精密工装夹具、小型检测设备台架、光学实验平台调平组件里应用十分广泛,日常做非标设备设计时经常会碰到类似的安装基准件需求。从结构上看,主体采用方形块体作为承载基体,底部延伸出一圈薄边安装法兰,法兰边的作用是给整个基座提供和下方机架、台面连接的压紧面,安装时可以通过法兰边上的预留孔位穿入内六角螺栓,把基座牢牢锁死在安装基准面上,避免设备运行过程中出现偏移、翘曲的问题。中心位置的圆柱形凸台是整个零件的核心定位部位,凸台中心加工有同轴通孔,这个孔既可以作为定位销的配合孔,用来和上方搭载的功能模块实现轴孔配合定位,也可以作为气路、油路或者线缆的过孔,给上方搭载的部件提供走线或者介质通路。

  凸台根部做了小圆弧过渡处理,这个细节是结构设计里很容易忽略的点,要是直角过渡的话,机加工过程中刀具在根部容易留下应力集中的尖角,后续设备长期承受交变载荷的时候,很容易在根部位置萌生裂纹,圆弧过渡能大幅降低应力集中系数,提升零件的长期使用可靠性。基体顶面除了中心凸台之外,还分布了两个不同规格的小孔,靠近边角位置的小孔是螺纹安装孔,用来给上方搭载的小型功能件提供螺丝固定点位,靠近凸台侧边的小矩形槽是定位键槽,安装的时候可以和上方部件的定位键配合,限制上方部件绕中心轴转动的自由度,保证装配后的周向位置精度。设计这类基座的时候,首先要确认的是安装边界尺寸,底部法兰的外形尺寸要和下方安装台面的预留安装位匹配,不能超出台面的支撑范围,

  不然法兰边悬空的话,螺栓锁紧的时候很容易让基座产生变形,影响上表面的平面度。中心凸台的高度要根据上方搭载部件的配合深度来确定,既要保证配合长度足够提供稳定的定位支撑,又不能过高导致整体结构重心上抬,降低整个组件的抗倾覆能力。顶面的平面度、凸台和底面的垂直度是这个零件的核心形位公差要求,做三维建模的时候就要把这些公差要求对应的工艺基准考虑进去,建模时把底面作为第一设计基准,所有孔位、凸台的尺寸都从这个基准出发标注,后续机加工的时候也能按照统一基准装夹,减少多次装夹带来的累积误差。基体的边角位置做了小倒角处理,一方面是避免机加工后留下的锋利边角划伤装配人员,另一方面也能在装配的时候起到导向作用,方便基座顺利放入安装位,

  不会因为边角的毛刺卡滞在安装槽里。这类基座一般会选用铝合金或者45号钢作为加工材料,要是用在有耐腐蚀需求的场景,也可以选用304不锈钢,不同材料对应的加工工艺参数会有区别,但结构设计的核心逻辑是一致的,都是在保证安装定位精度的前提下,尽可能简化加工工序,降低制造成本。做三维建模的时候,要注意各个孔位的拔模斜度设置,要是采用铸造毛坯再精加工的工艺,毛坯阶段的非加工面要留出合适的拔模角度,精加工面要预留足够的加工余量,避免后续加工不到位导致零件报废。另外还要考虑装配时的工艺性,比如法兰边上的安装孔,要留出足够的扳手操作空间,不能让螺栓锁紧的时候扳手和基体侧壁发生干涉,中心通孔的孔径要和上方配合的轴径保持合理的公差配合,根据使用场景选择间隙配合、过渡配合或者过盈配合,要是需要经常拆装的场景就选间隙配合,要是需要永久定位的场景就选过渡配合加销钉锁紧。
