气动驱动装置爆炸结构展示

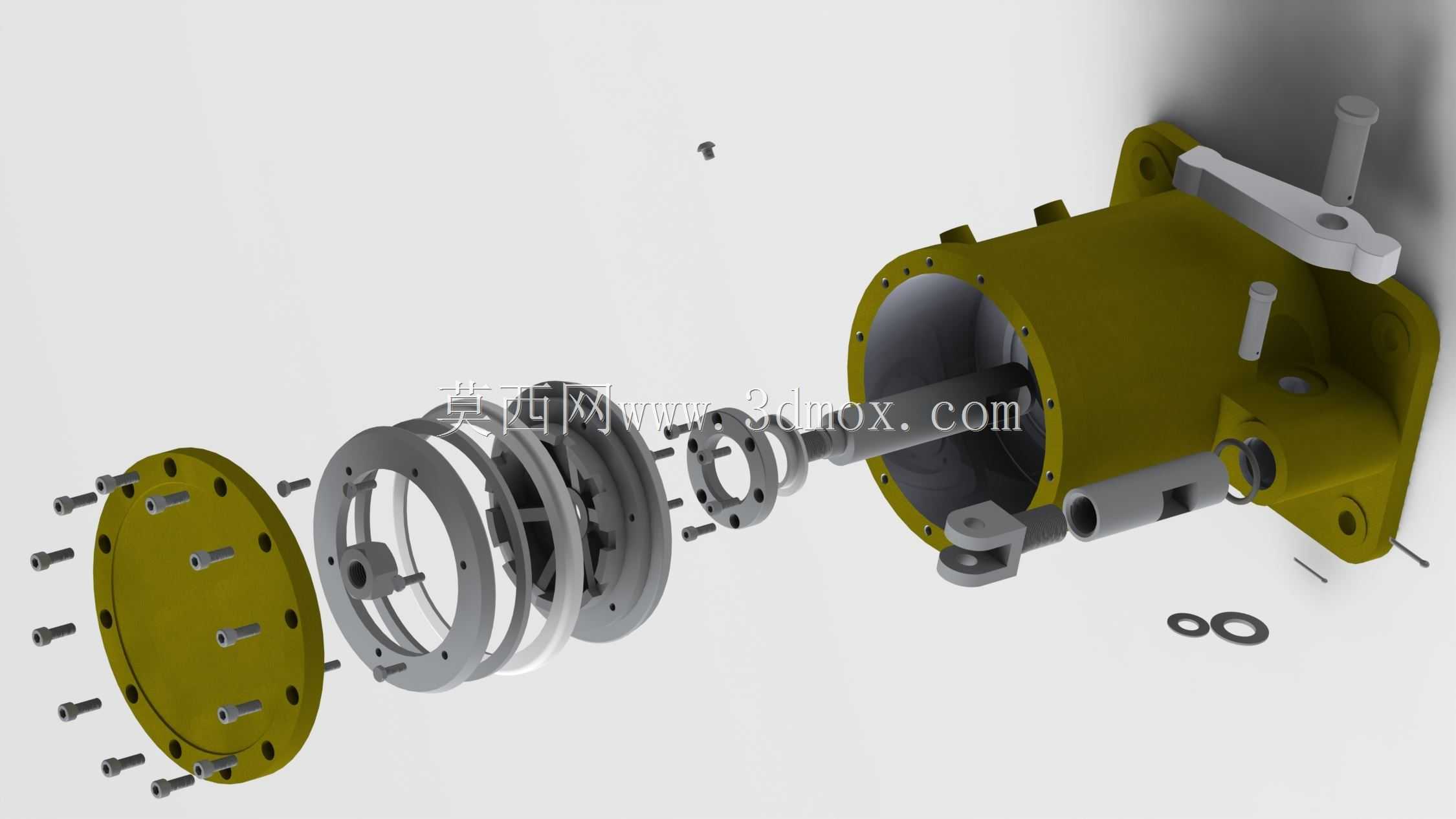

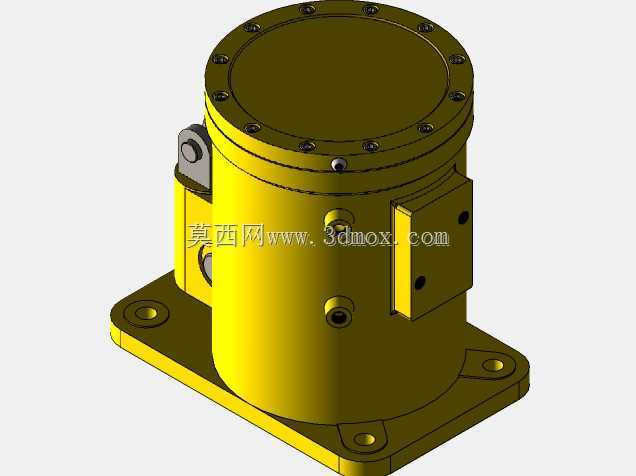

这套气动驱动结构的拆解视图，把缸体、端盖、密封组件、传动杆件和紧固件的装配层级完全摊开，能直观看到每一个零件在整机里的位置与配合关系。在轻工自动化生产线、气动夹具系统、小型物料推送工位里，这类结构承担着把压缩空气的压力能转化为直线往复机械动作的核心作用，相比电动推杆，它在高频往复、快速响应的工况里更有优势，也能在易燃易爆的作业环境里规避电火花风险。从设计逻辑来看，缸体作为核心承载件，内壁的加工精度直接决定活塞的运动平顺性与密封寿命，端盖通过周向均布的螺栓完成锁紧，既保证腔体的密封压力，也给内部运动件提供轴向定位。图中拆分出的多层环形件包含导向环与密封组件，导向环用来约束活塞的径向窜动，避免运动过程中出现偏磨，密封件则负责隔绝腔体两侧的气压，防止内泄影响输出推力。伸出的传动杆末端带连接耳座，能够和外部负载的铰接结构直接对接，侧部预留的阀件安装位可以集成气路控制元件，缩短气路路径，提升动作响应速度。做结构选型时，要先确认缸体内径对应的理论输出推力，匹配工位所需的负载力，还要结合安装空间确认整机的轴向与径向边界，端盖的螺栓分布圆、侧部耳座的安装孔位都要和配套机架的开孔尺寸对齐，避免现场装配出现干涉。传动杆的伸出长度需要匹配工位的行程需求，同时要预留足够的缓冲行程，避免活塞运动到行程末端时直接撞击端盖。这类结构的三维建模过程里，要重点核对各配合面的公差：缸体内壁与活塞的配合采用间隙配合，保证运动顺畅的同时控制间隙量，避免密封件被挤入间隙造成损坏；端盖与缸体的结合面要保证平面度，防止密封失效；螺栓的预紧力要按照规范施加，避免周向预紧不均导致端盖变形。从爆炸视图里还能看到零散的密封垫片与紧固件，这些小零件的选型同样关键，紧固件的强度等级要匹配腔体的工作压力，密封垫片的材质要适配现场的气源条件，若气源含有少量油污或水分，要选用耐油耐老化的材质，延长整机的维护周期。实际产线应用中，这类气动驱动结构常搭配磁性开关使用，在缸体外部的对应槽位安装传感器，就能实时反馈活塞的位置信号，给整线的控制系统提供动作触发依据。侧部伸出的手动操作杆可以在断气状态下完成手动调试，方便设备初期安装与后期故障排查。
