双电机驱动2球变速传动机构结构

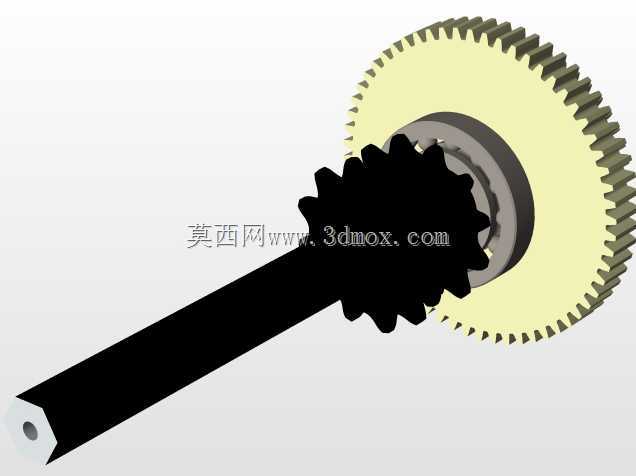

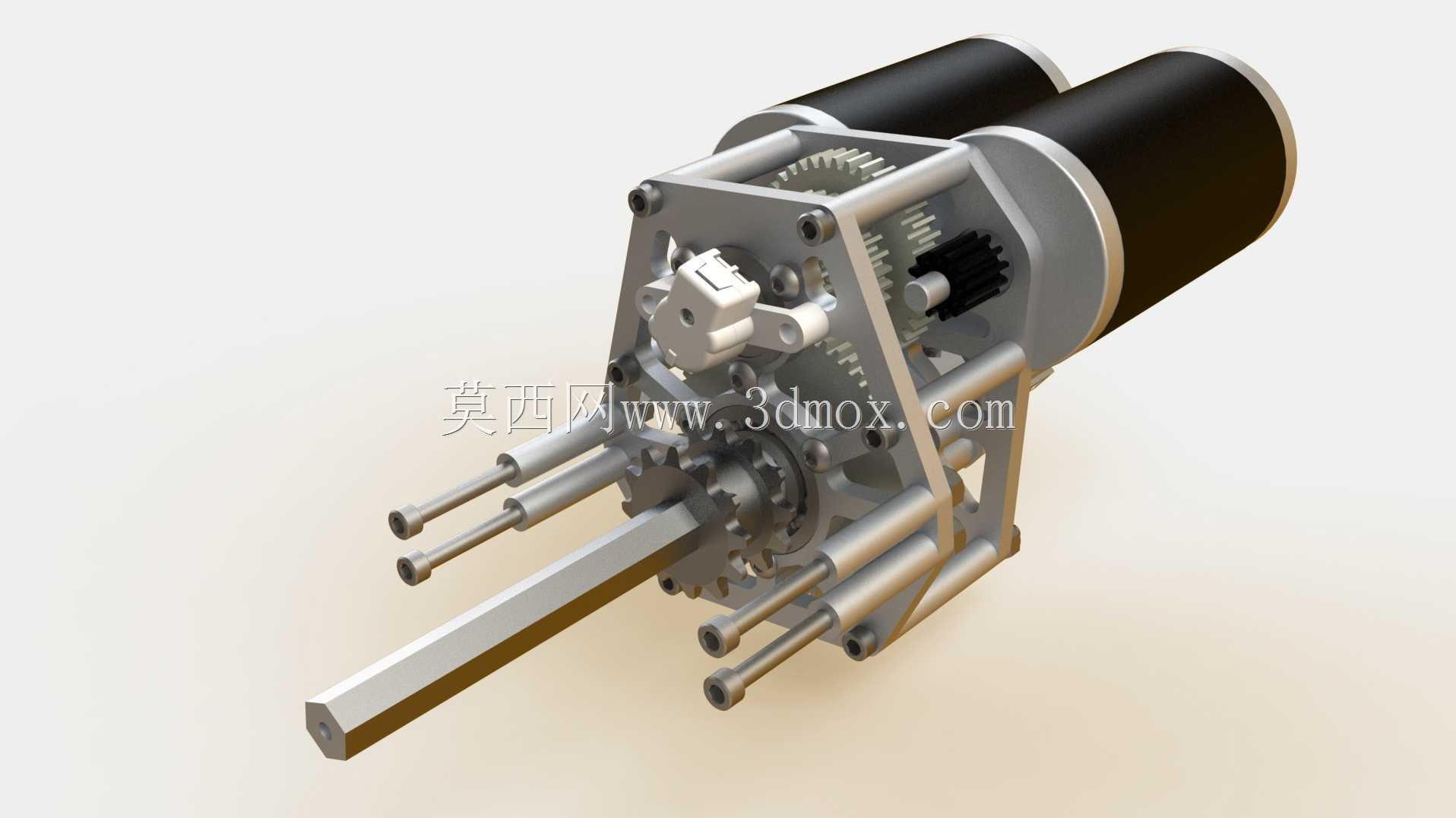

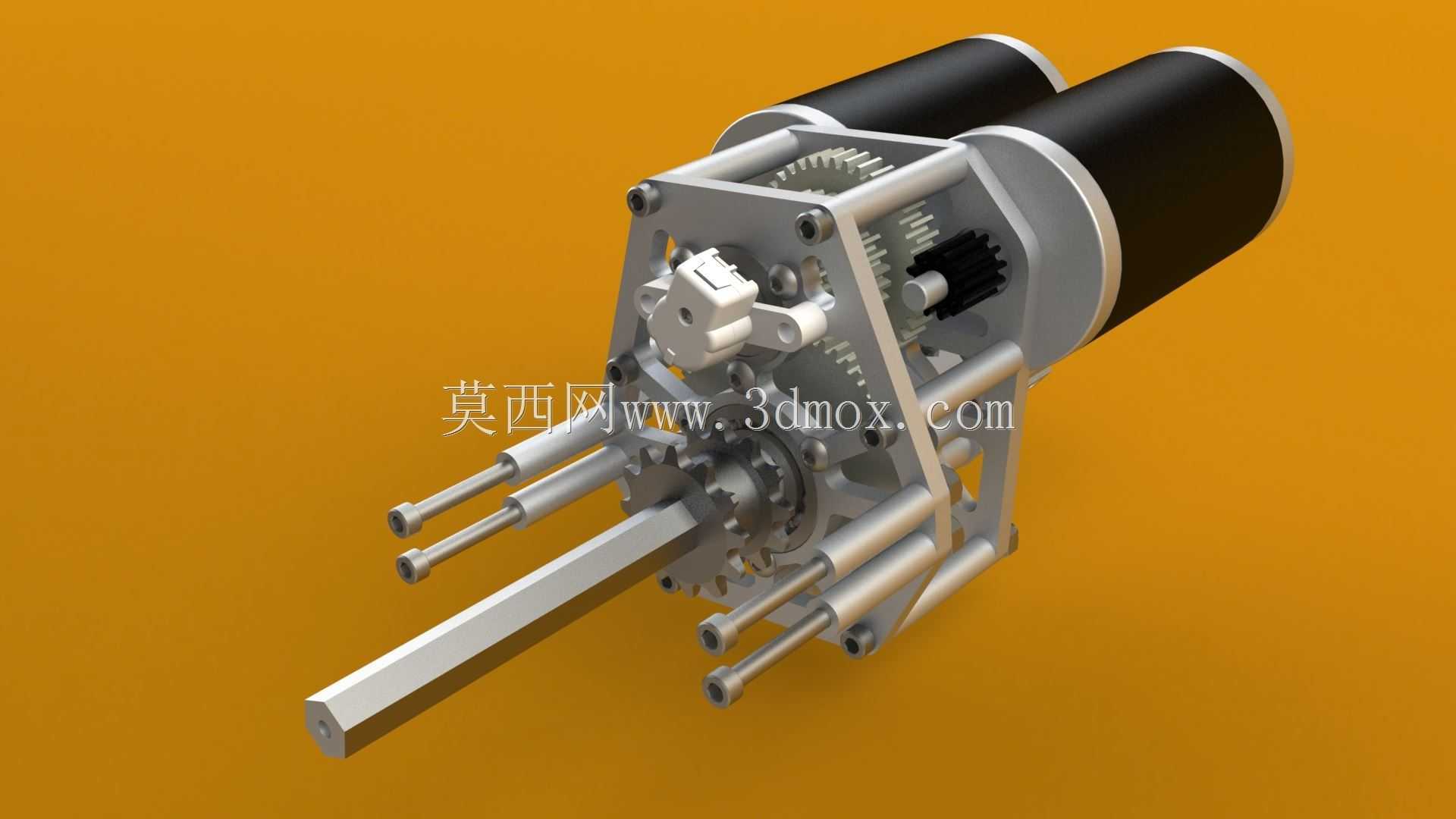

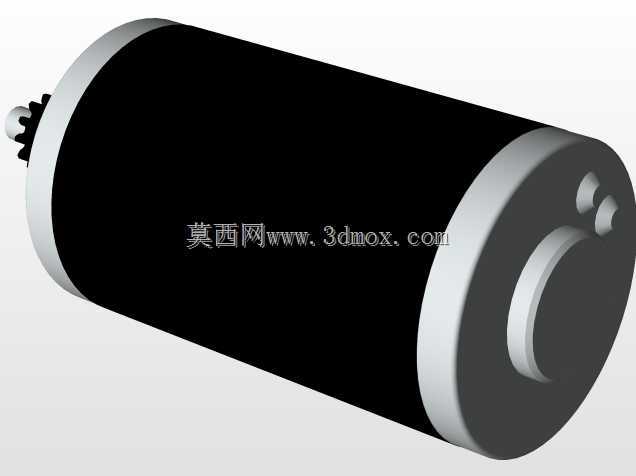

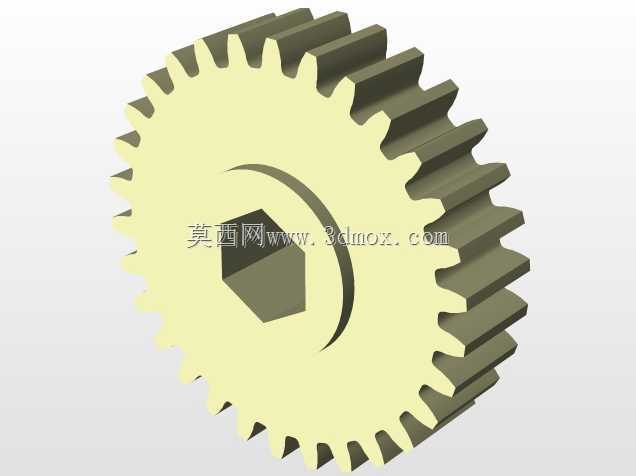

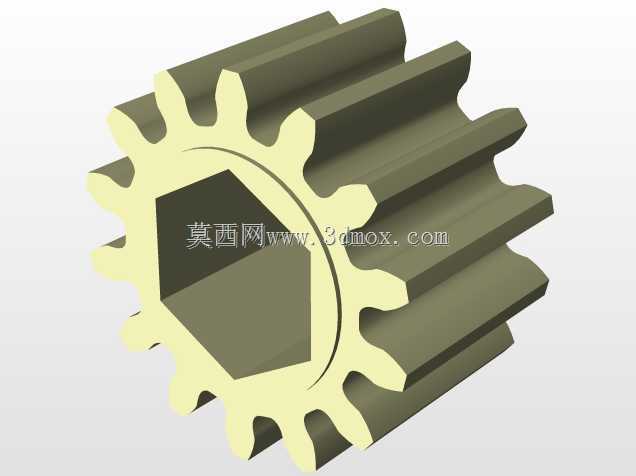

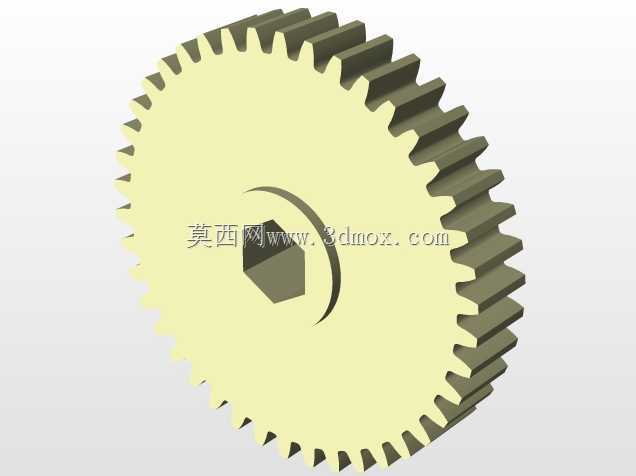

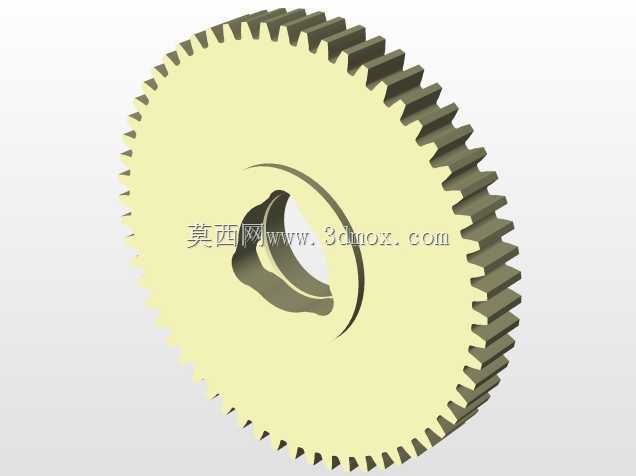

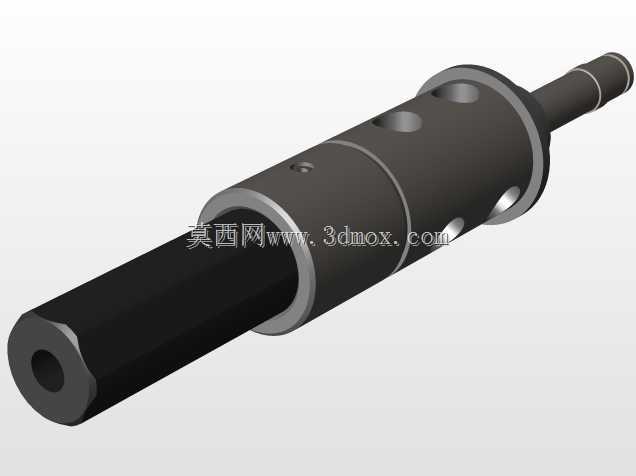

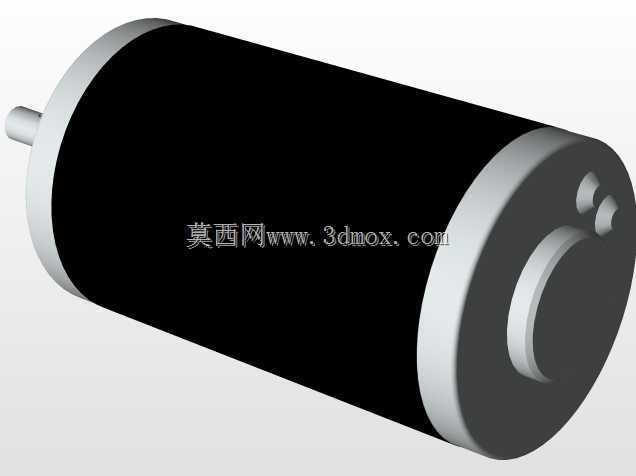

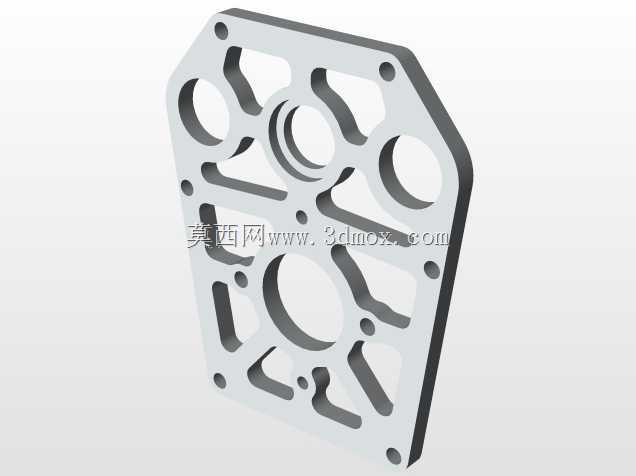

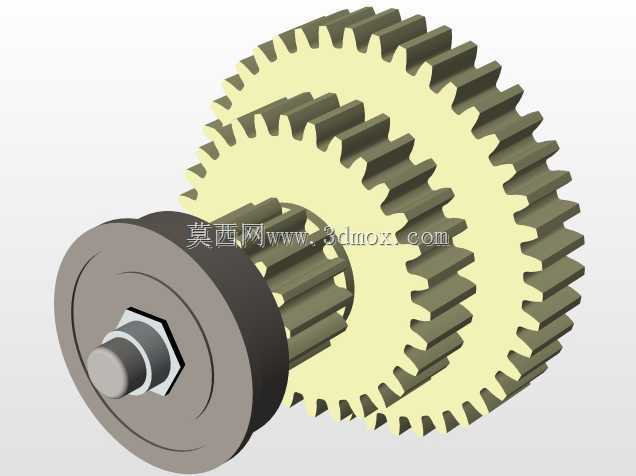

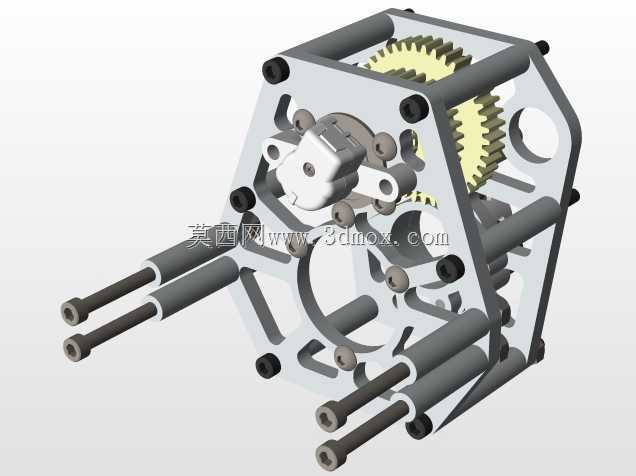

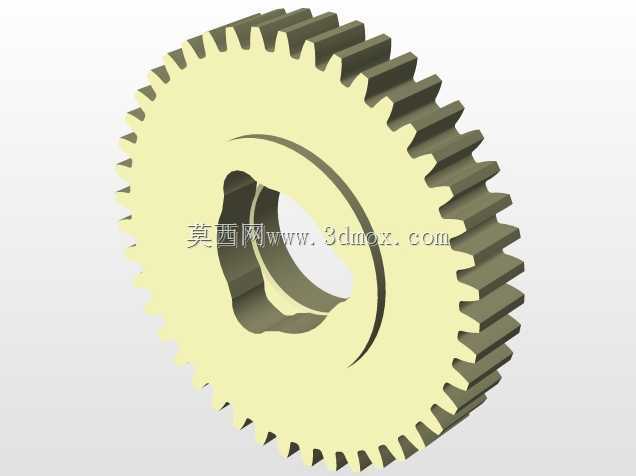

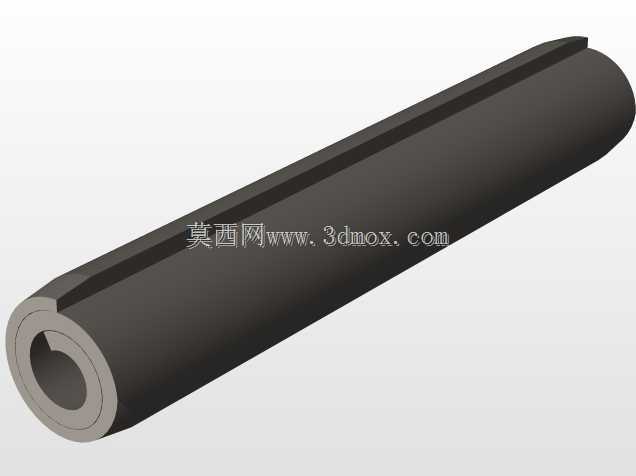

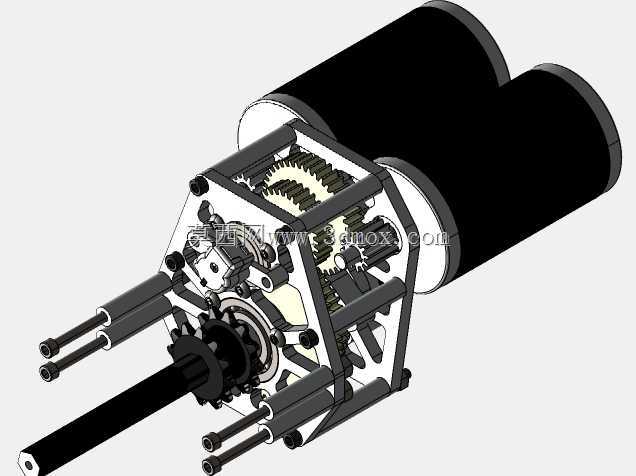

该变速传动结构主要面向小型动力传输场景的变速需求，可适配小功率双动力输入的设备传动链路，常见于小型实验装置、定制化小型输送设备、教学演示教具等需要多档位转速切换的应用场景，核心作用是将双路电机的输入动力经过内部齿轮组的耦合、变速后，从输出轴端传递出不同转速、扭矩的动力，匹配后端负载的不同工况运行要求。从结构设计思路来看，该方案采用双电机并行输入的布局，将两组驱动电机固定在框架式安装基座同侧，内部通过多层直齿轮、啮合传动组件构建动力传递路径，通过不同齿轮副的啮合切换实现转速比的调整，框架式的壳体结构采用多根支撑柱连接前后安装板，既为内部齿轮、轴系提供稳定的安装定位基准，也能在传动过程中承受齿轮啮合产生的径向、轴向载荷，减少轴系变形带来的传动卡顿问题。在安装边界层面，该结构的输出轴从前端安装板中心位置伸出，轴端做了扁位结构设计，可直接与带键槽的负载连接件配合传递扭矩，避免传动过程中出现轴与连接件打滑的问题；电机安装位预留了标准的螺栓固定孔位，可直接适配常规小功率直流电机的安装尺寸，不需要额外制作转接板即可完成电机装配。从功能特性上看，该结构的多轴输出布局可同时为多个小负载提供动力输出，适配需要同步驱动多个执行件的小型设备场景，内部齿轮组采用外露框架式布局，在教学演示场景下可直观观察到不同档位下齿轮的啮合状态、动力传递路径，方便学习者理解变速传动的核心原理。需要注意的是，该结构整体径向尺寸偏大，在安装空间受限的紧凑设备中适配性较差，且框架式结构没有封闭壳体，无法在多粉尘、有油污飞溅的工业生产场景下长期使用，内部齿轮啮合处没有集成润滑储油结构，长时间高负载运行下容易出现齿轮磨损加剧、传动噪音增大的问题，更适合低负载、短时间运行的演示类、实验类场景使用，若要应用在连续运行的工业设备上，需要额外增加封闭壳体、润滑结构，并对轴系的支撑强度做进一步优化，提升结构的运行稳定性与使用寿命。
