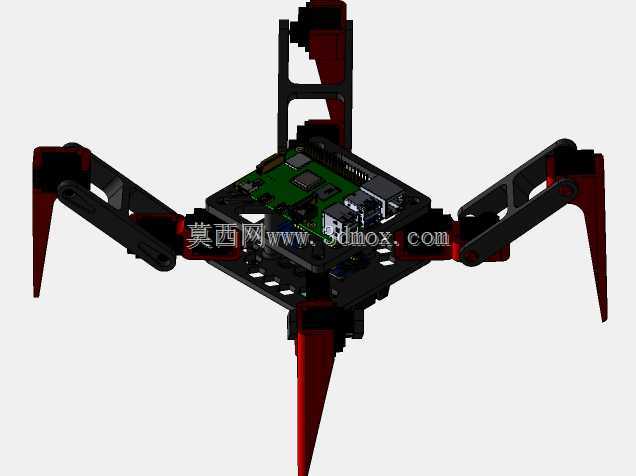

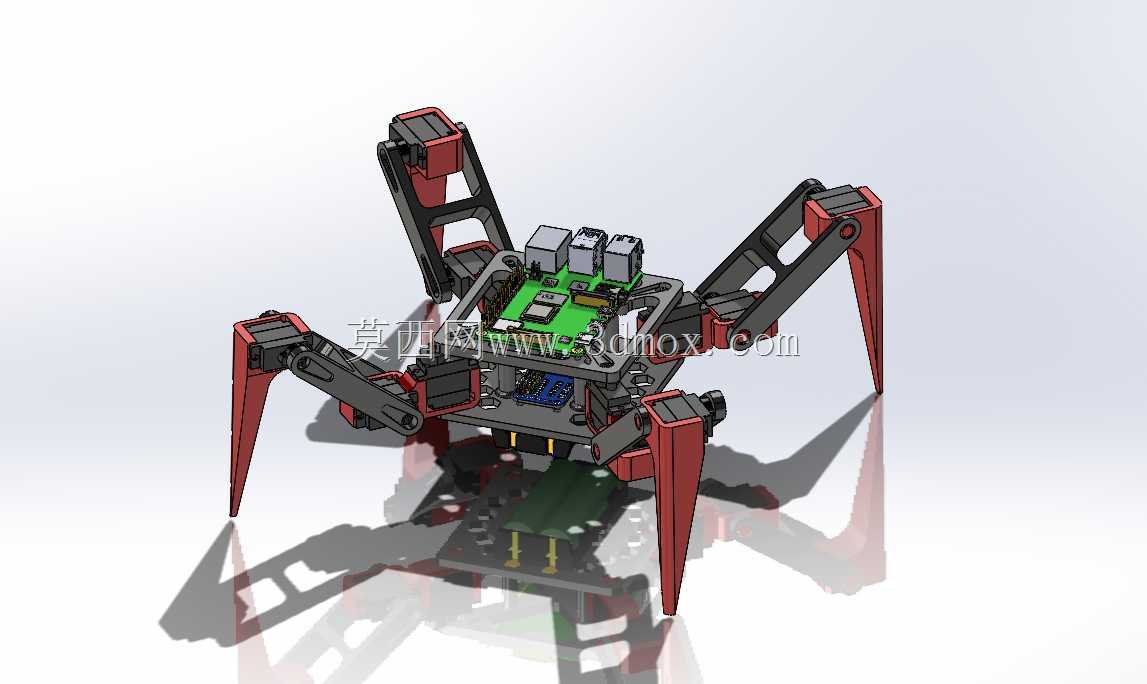

12自由度四足仿生蜘蛛机械结构

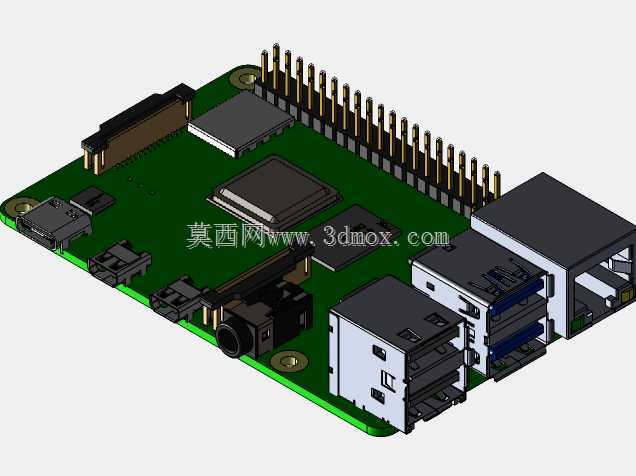

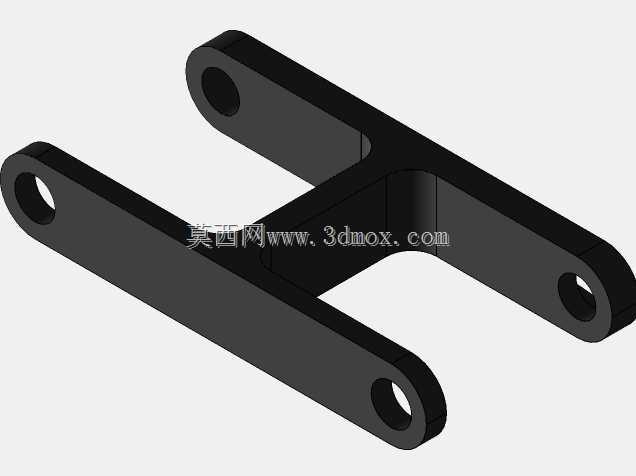

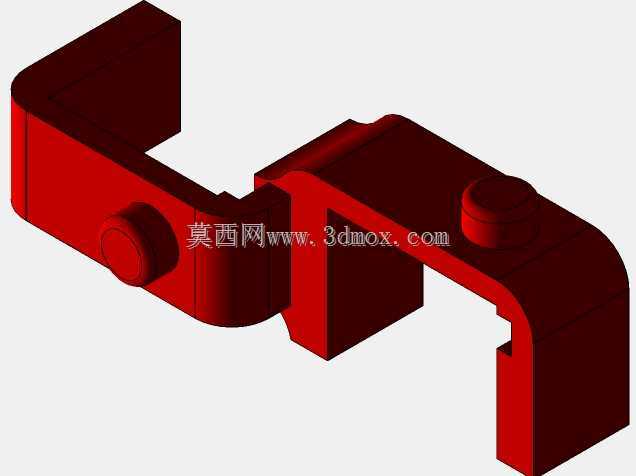

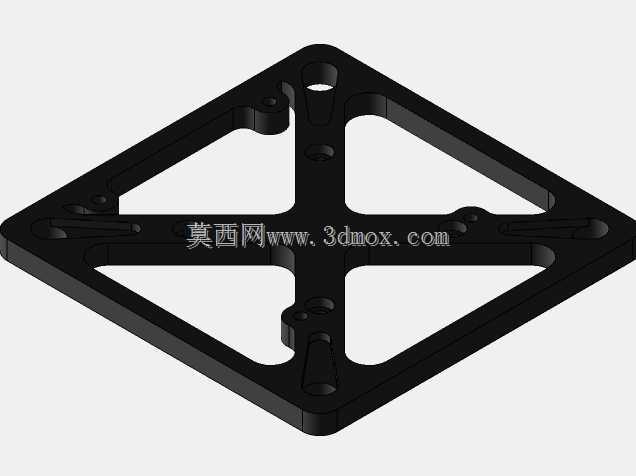

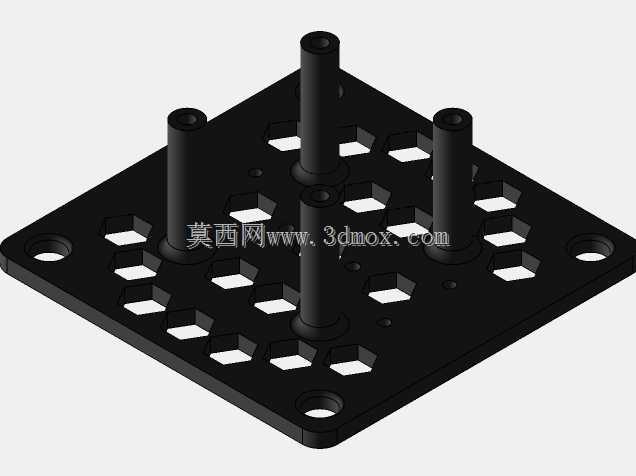

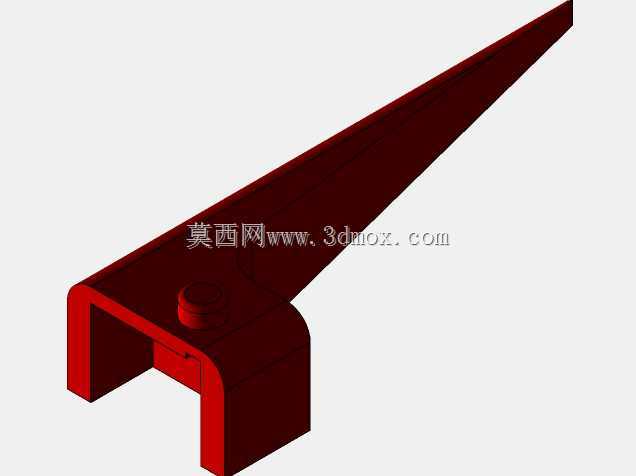

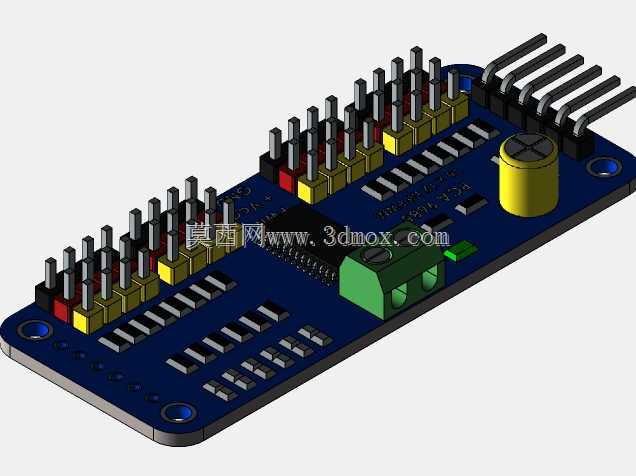

这款四足仿生机械结构采用蜘蛛式多足布局，单腿设置3个转动自由度，整机合计12个主动驱动关节，可实现多地形自适应行走、姿态调整与定点驻停功能，主要面向仿生机器人教学验证、小型巡检作业场景、多足运动算法实机测试领域使用。结构设计阶段优先考虑足端工作空间与机身稳定性的平衡，腿部采用连杆式串联构型，将驱动舵机集中布置在靠近机身的关节位置，有效降低腿部运动惯量，提升步态切换时的响应速度，足端采用尖点式接触设计，可在不平整地面、窄缝边缘、小幅坡度场景下获得稳定支撑点，避免轮式、履带式移动机构在复杂非结构化地形的通过性短板。机身主体采用分层堆叠式安装布局，底层预留舵机走线槽与供电模块安装位，中层设置主控板固定支座，可直接搭载树莓派类嵌入式控制板，上层预留扩展接口，可根据使用需求加装视觉传感器、环境检测模块等外设，各层板件之间采用铜柱支撑固定，既保证整体结构刚性，又预留充足的散热间隙与布线空间，避免运动过程中线路与活动杆件发生干涉。单腿的三个转动关节分别负责根节侧摆、股节俯仰、胫节俯仰，关节处采用轴承配合销轴的连接方式，减小转动阻尼同时消除关节间隙，避免长时间运行后出现的松旷问题，舵机输出盘与杆件之间采用抱紧式连接结构，可承受足端触地时的反向冲击载荷，防止传动连接部位打滑失效。设计过程中对腿部运动行程做了硬限位处理，在关节转动极限位置设置凸台挡边，即使控制程序出现跑飞问题，也不会出现关节过转导致的结构损坏、线路扯断故障。整机安装边界紧凑，机身主体长宽控制在小型嵌入式开发板适配尺寸范围内，腿部完全收拢时整体外轮廓尺寸可满足桌面级测试、小型收纳的需求，足端完全展开时的支撑跨距可保证机身在30度侧倾坡面下不发生倾覆。结构件多采用轻量化板材加工，在非受力区域做镂空减重处理，在关节受力点、舵机安装位做局部加厚加强，兼顾整体重量与结构强度，供电模块安装位靠近机身重心位置，避免整机重心偏移导致的步态控制难度提升，所有外接线路均沿杆件内侧走线槽布置，外部无冗余飞线，防止运动过程中线路剐蹭外部障碍物。
