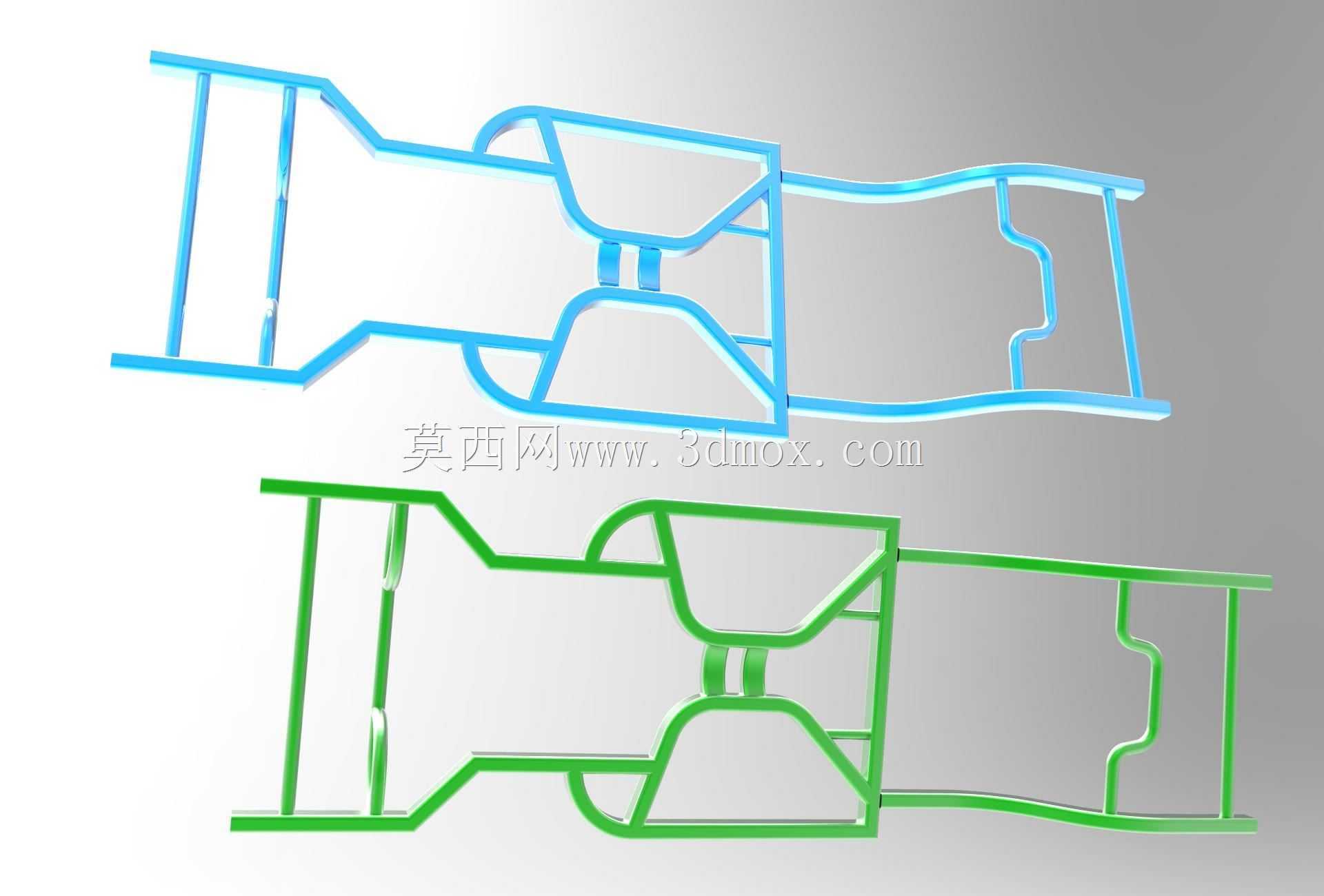

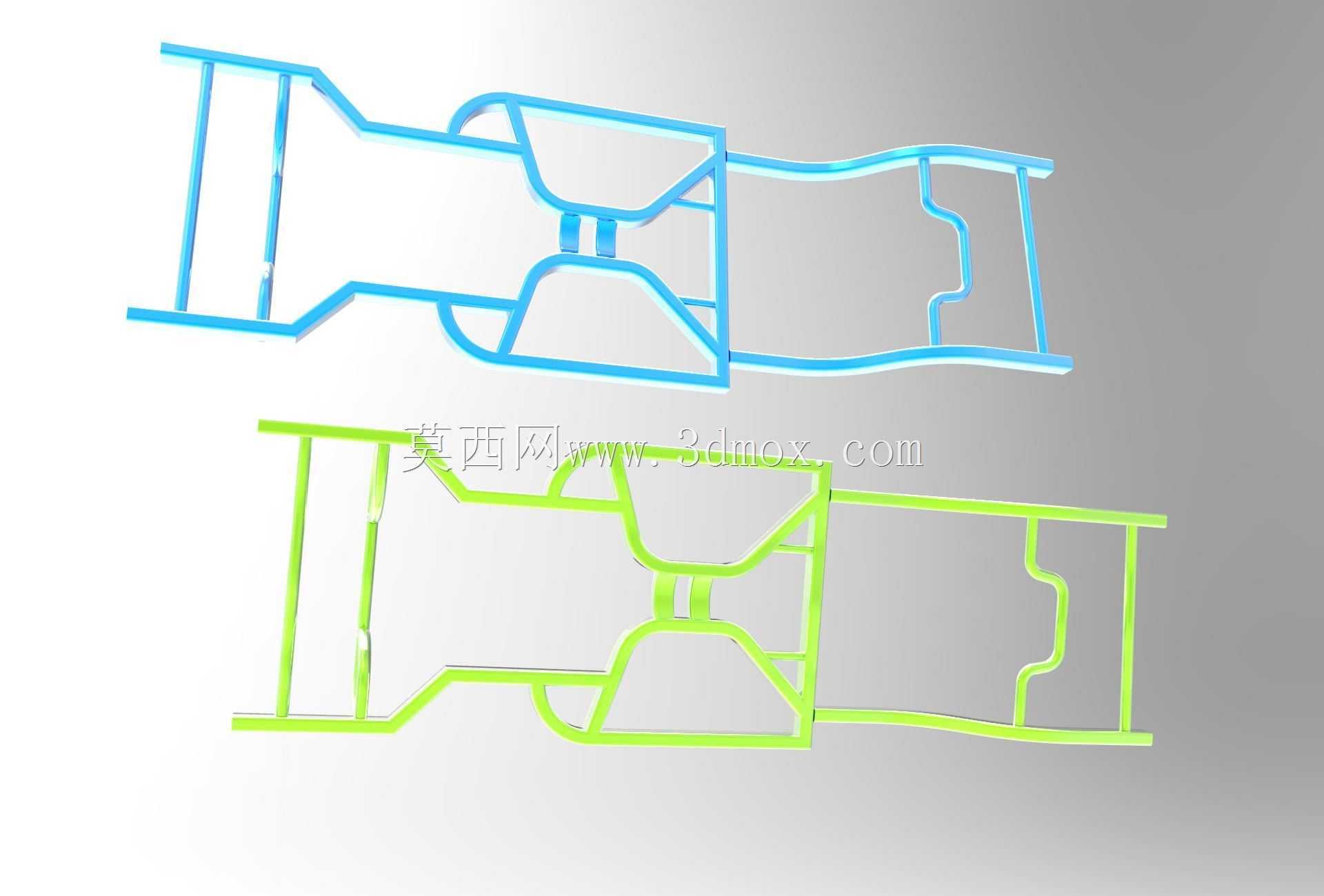

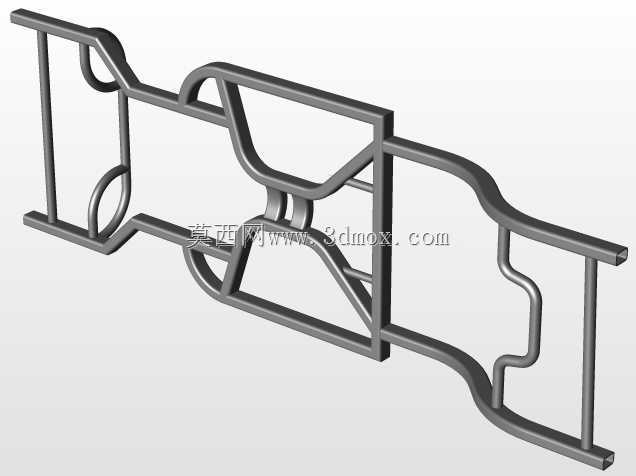

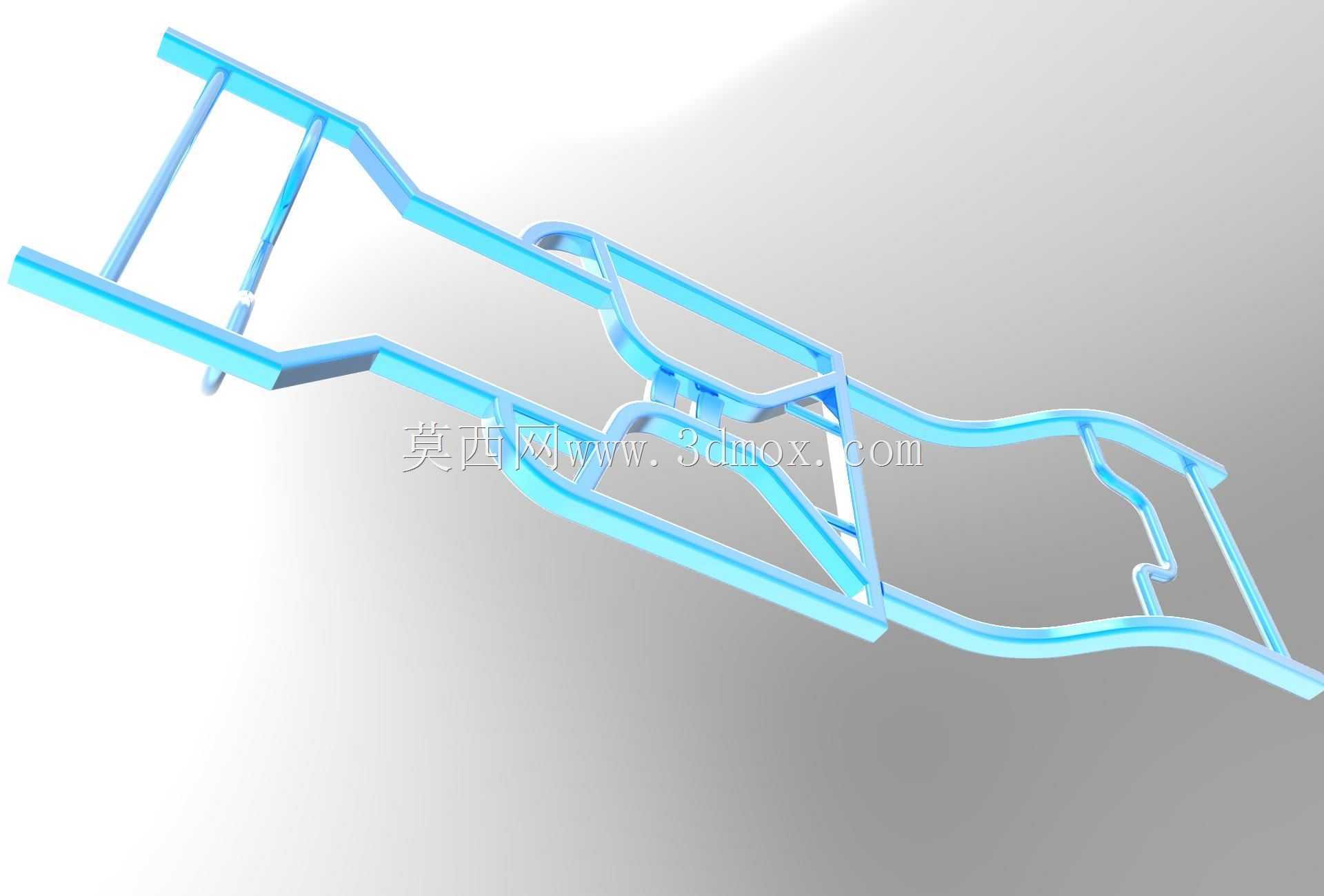

管式承载车架结构三维数模

该管式车架结构主要应用于非道路小型作业车辆、改装特种通勤车辆的底盘承载系统，作为整车核心承载基体，承担动力总成、行走机构、驾乘舱、作业附属装置的全部载荷传递任务，同时在车辆行驶过程中缓冲路面冲击、抵消加减速与转向工况下的扭转、弯曲交变应力，保障整车结构刚度与运行可靠性。设计阶段优先采用冷拔无缝钢管弯制拼焊的结构形式，区别于传统冲压焊接式车架，管式结构在同等自重下可获得更高的扭转刚度，尤其适配非铺装路面行驶时的大扭转变形工况，避免车架焊缝处出现应力集中开裂问题。整体框架沿整车纵向布置主承载纵梁，纵梁截面根据载荷分布做变径匹配，驾乘舱安装区域纵梁截面尺寸加大，对应动力总成悬置安装位预留焊接固定支座，前后端分别设置转向机构、行走桥体的安装接口，所有安装面均预留标准螺栓过孔与定位销孔，安装边界严格匹配常规小型车辆的底盘布置尺寸，可直接适配对应规格的悬架、转向机、制动管路排布。横向连接管采用空间桁架式排布，并非简单垂直于纵梁焊接，而是根据受力路径做斜向支撑布置，在驾乘舱下方、动力舱区域形成多组三角形稳定结构，大幅提升框架抗扭能力，同时在人员上下、货物装载的对应位置预留踩踏、货箱固定的安装点位，不需要额外加装附属支撑件。弯管工序的曲率半径根据钢管直径做匹配设计，避免弯制过程中出现管壁褶皱、截面失圆问题，所有焊缝连接处均做圆弧过渡处理，减少应力集中点，框架整体做电泳防腐处理的结构预留，不需要额外增加防腐工艺的安装空间。该结构可直接作为整车底盘开发的基础数模，设计人员可在此基础上调整轴距、安装点位，适配不同用途的改装车型，数模中所有管件的连接节点、安装面位置均做参数化可调整设置，方便后续根据载荷需求变更钢管壁厚、管径参数，不需要重新搭建整体框架。
