奥尔戈变构型起重作业设备结构设计

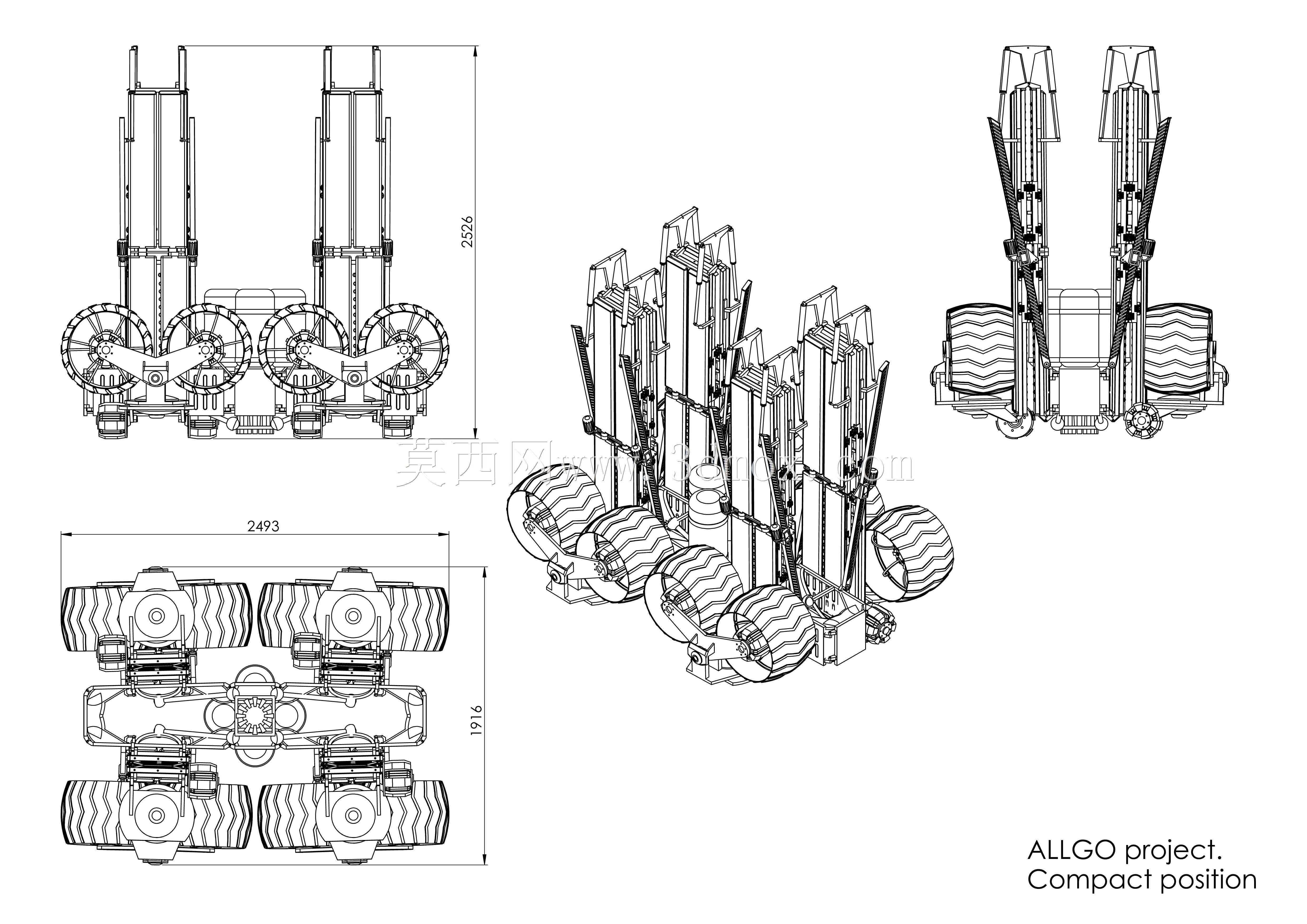

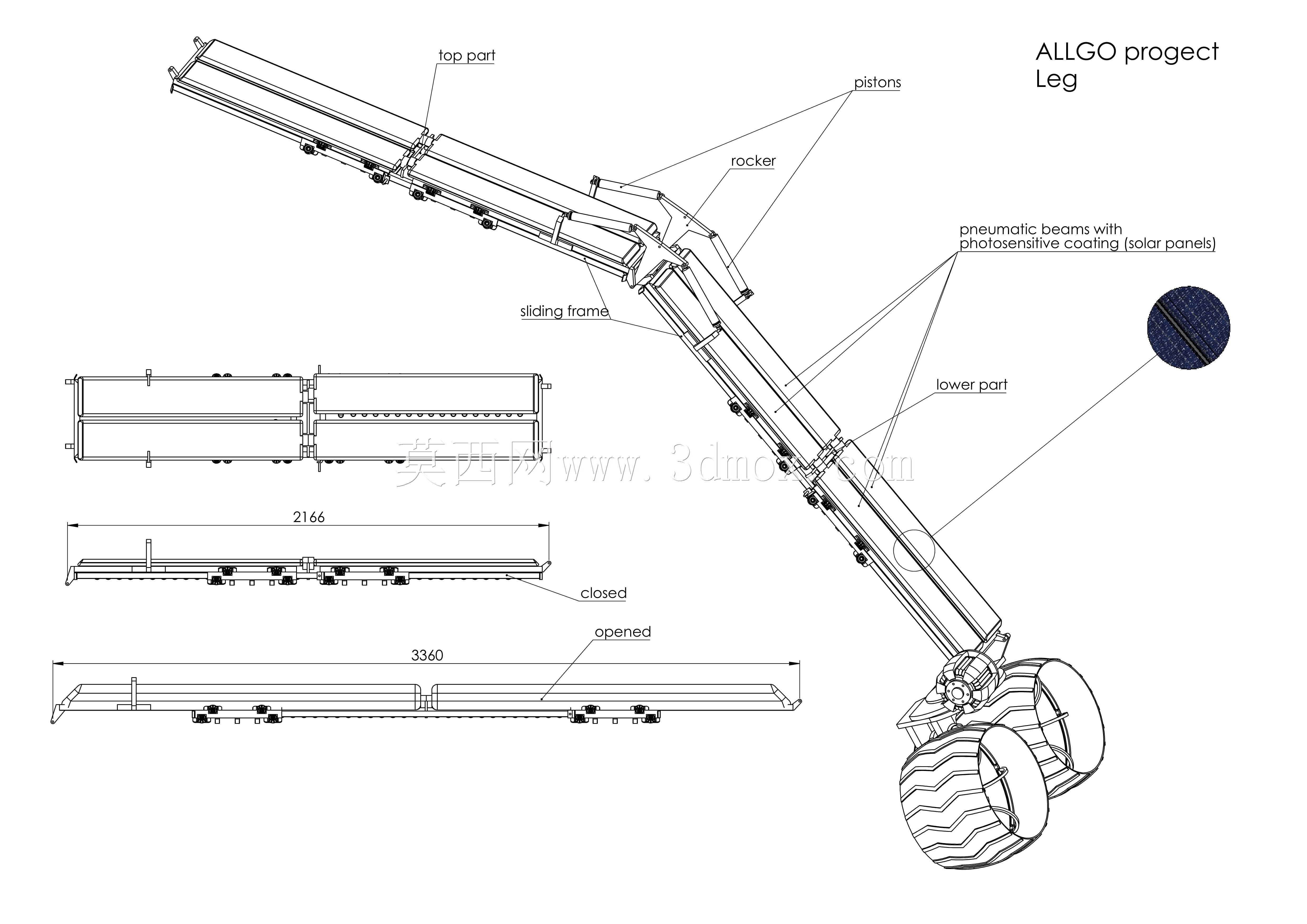

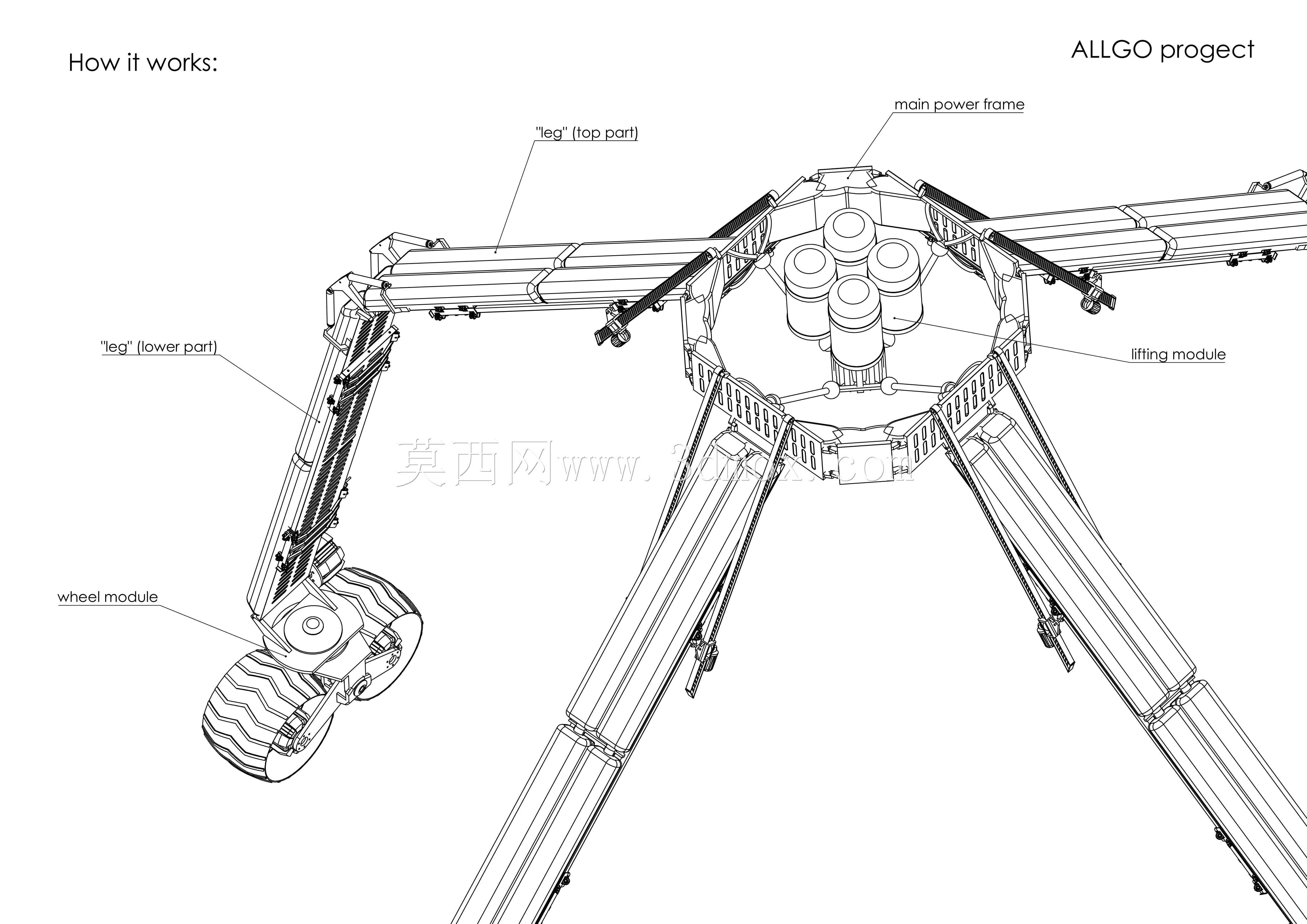

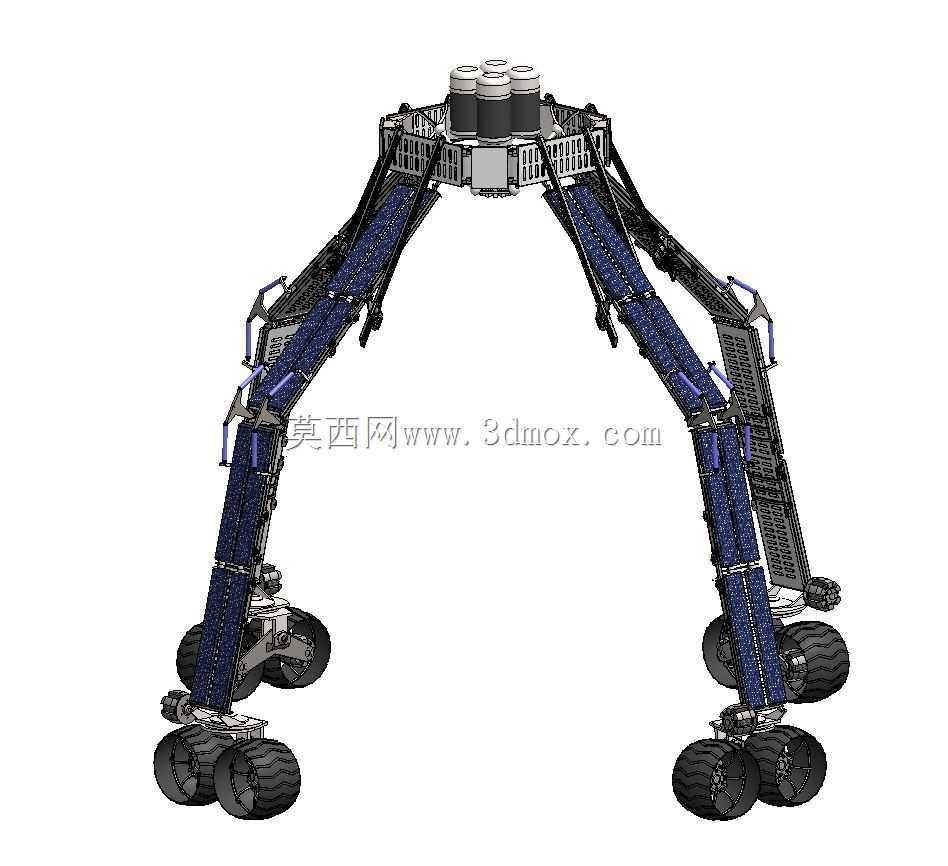

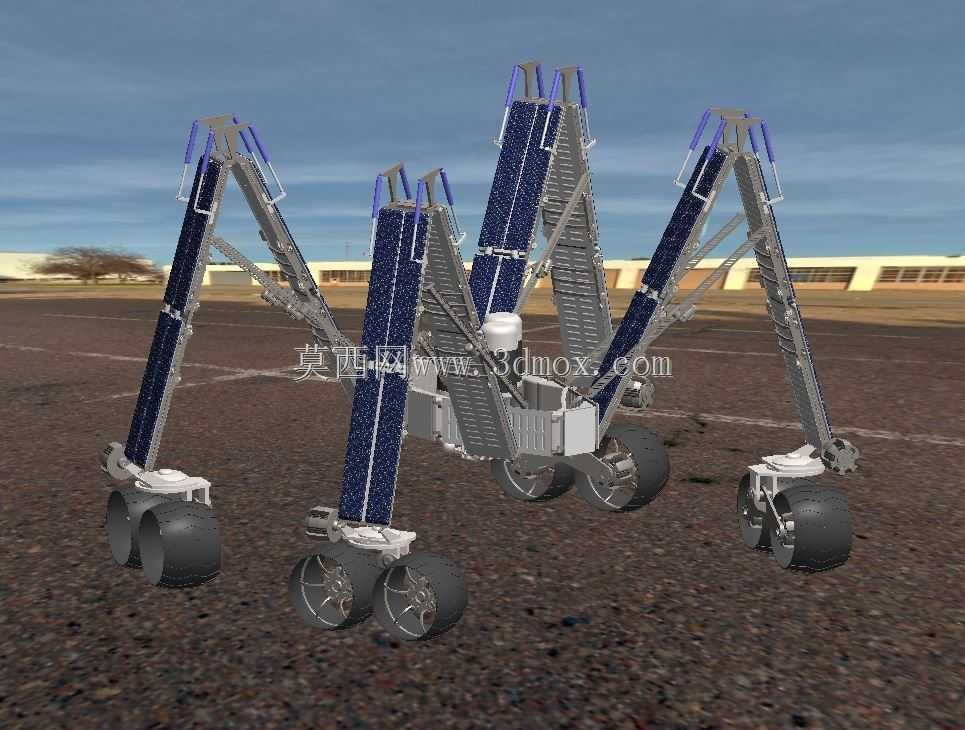

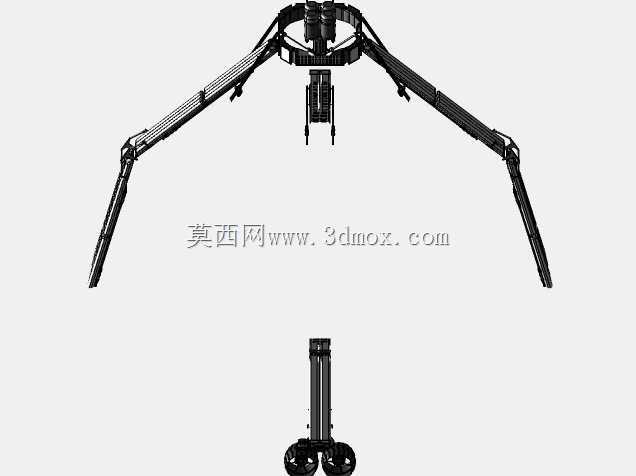

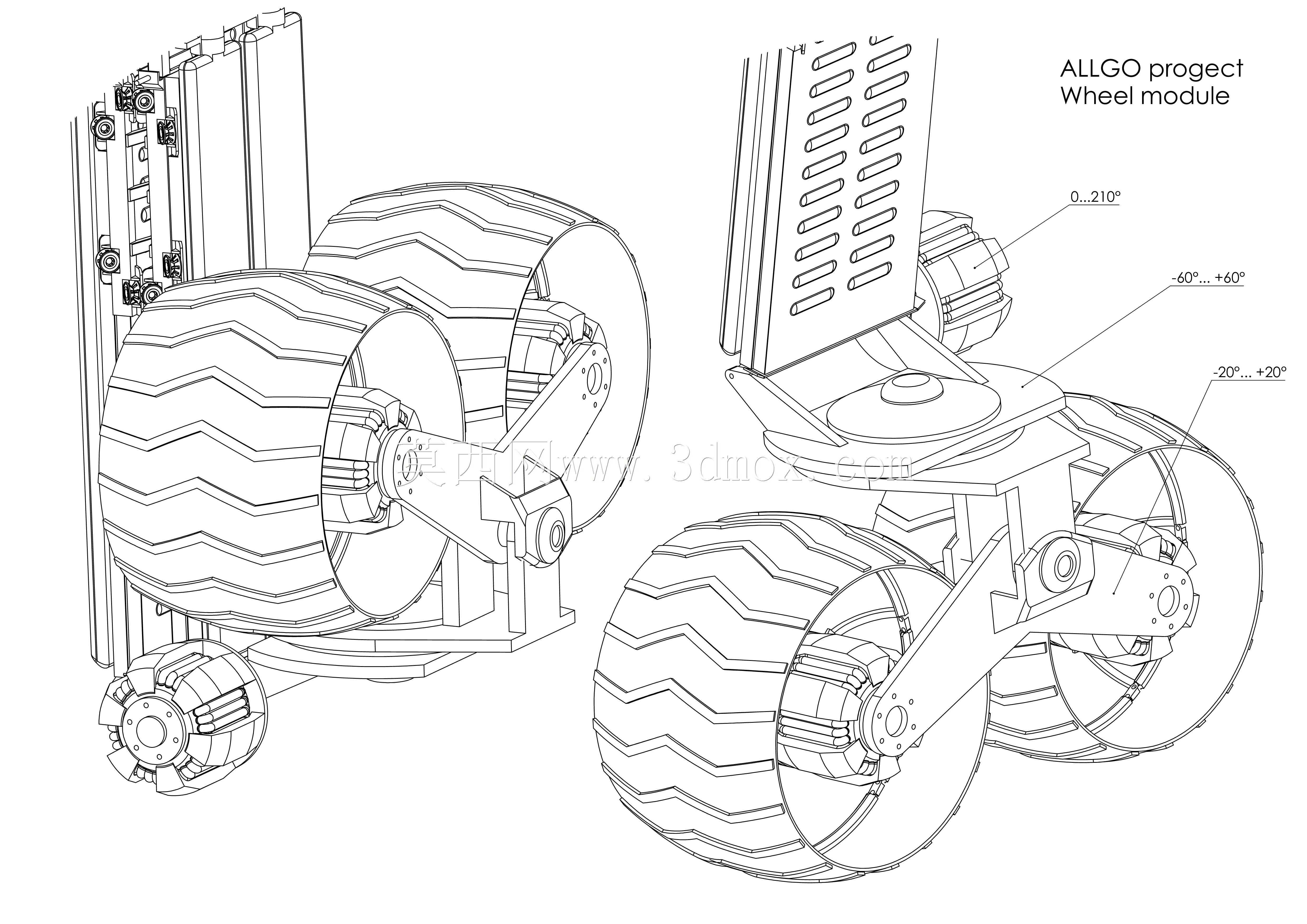

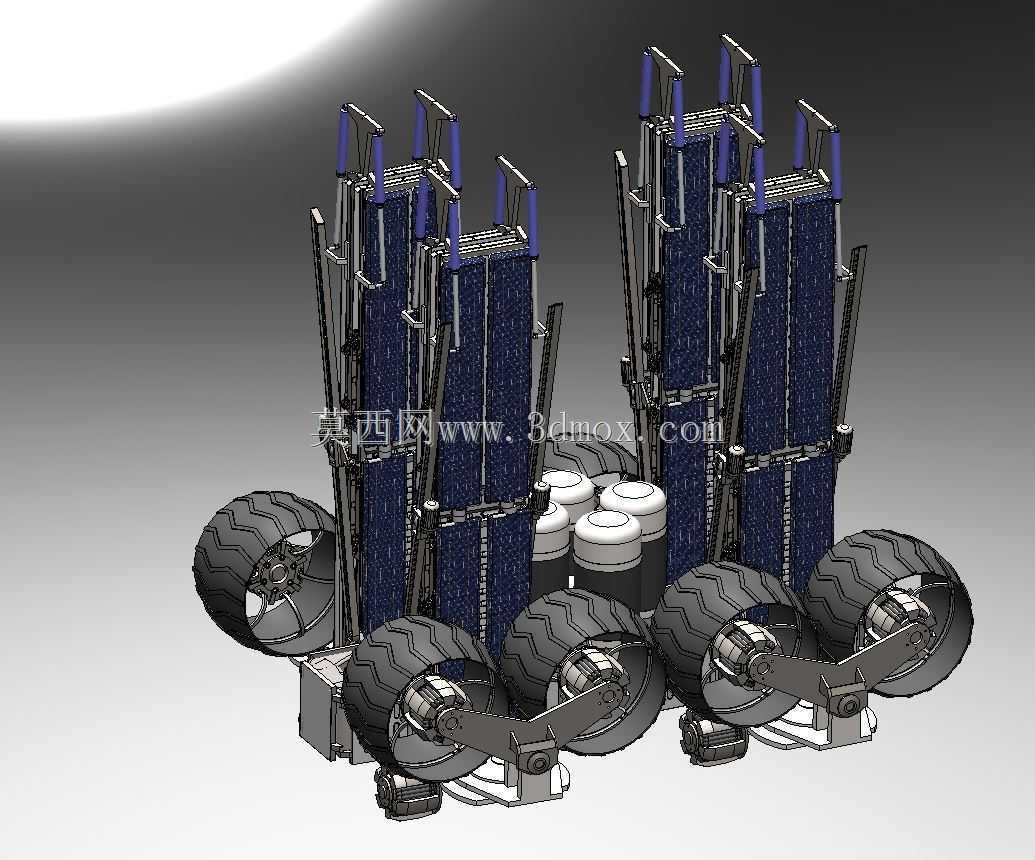

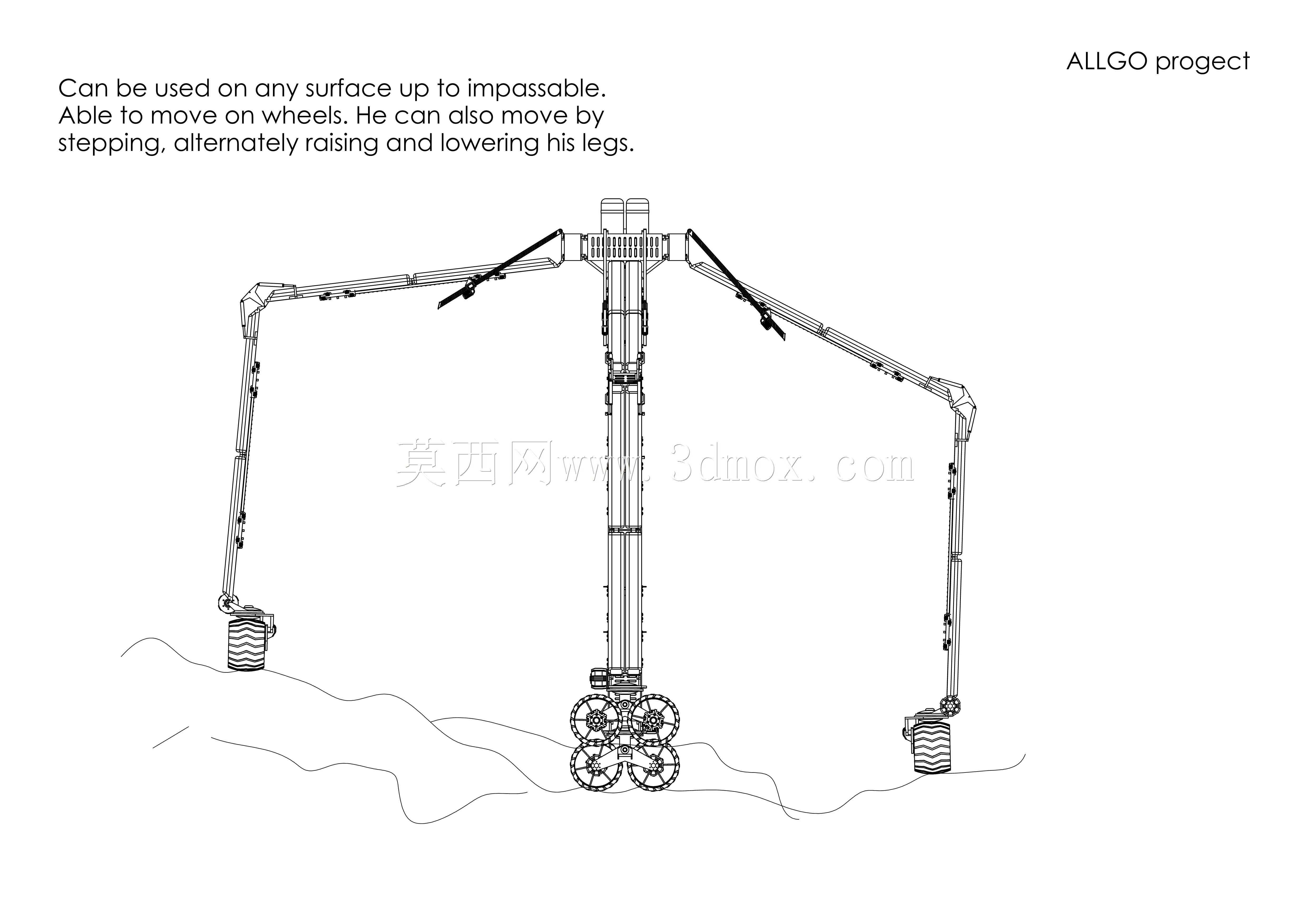

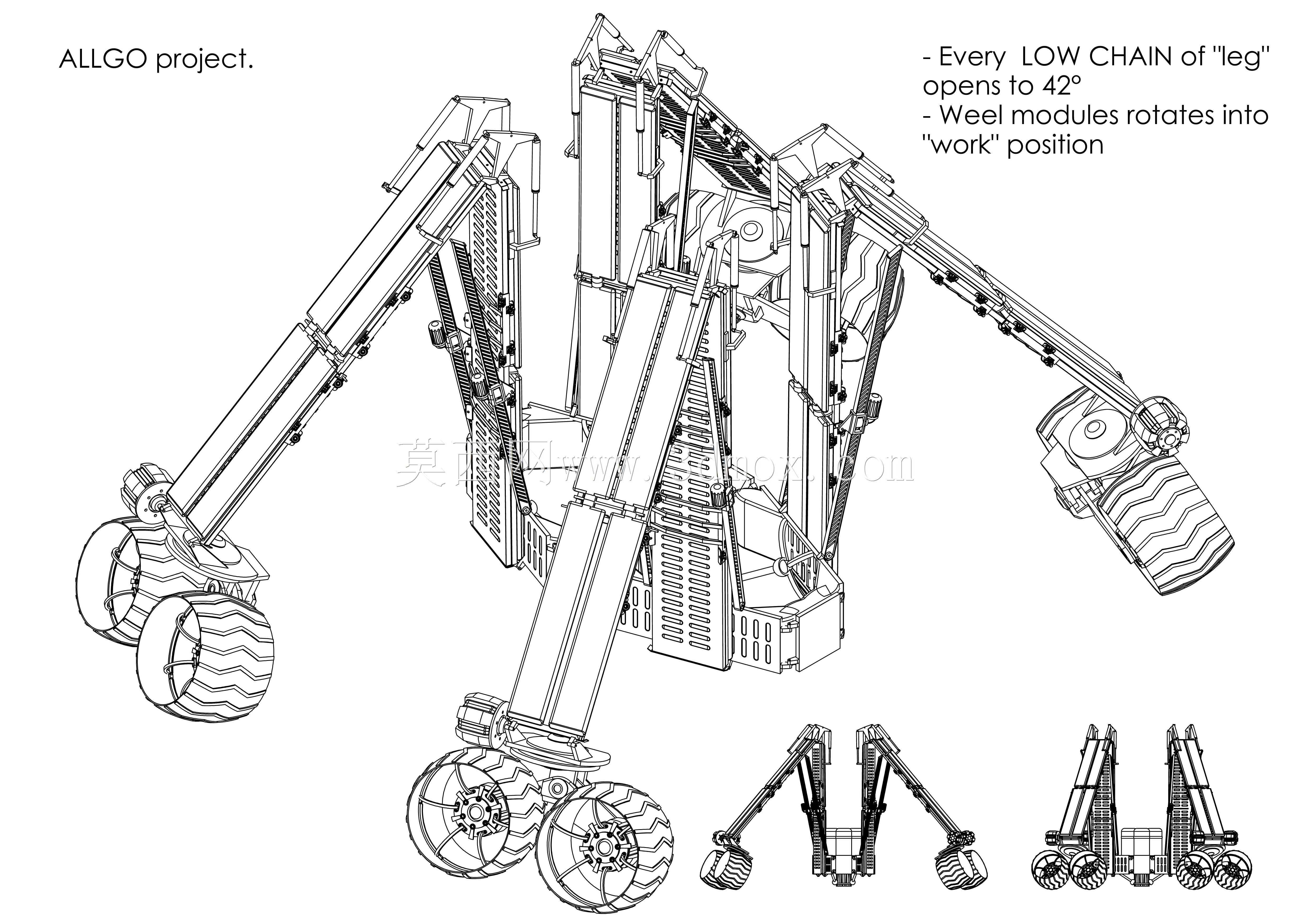

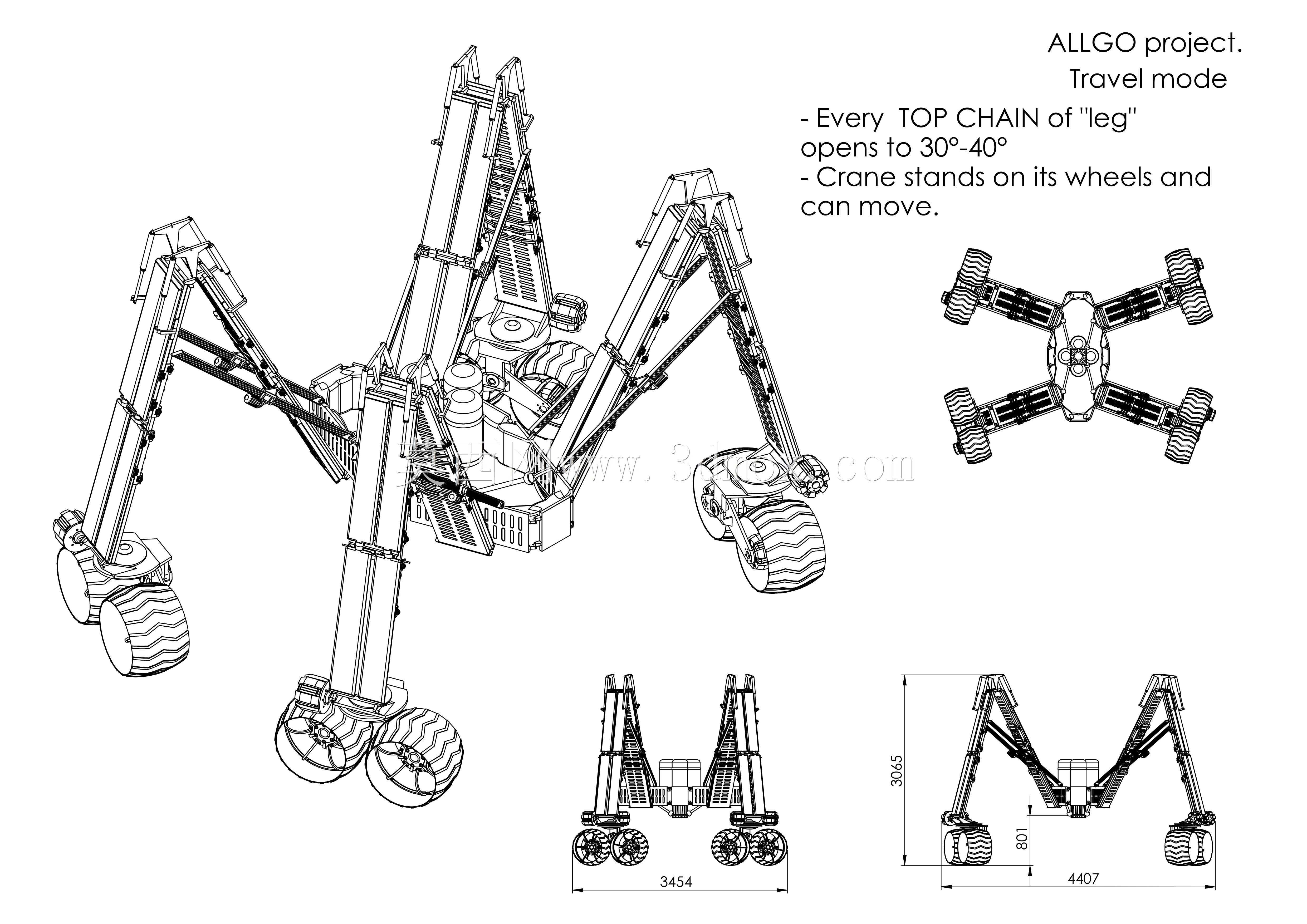

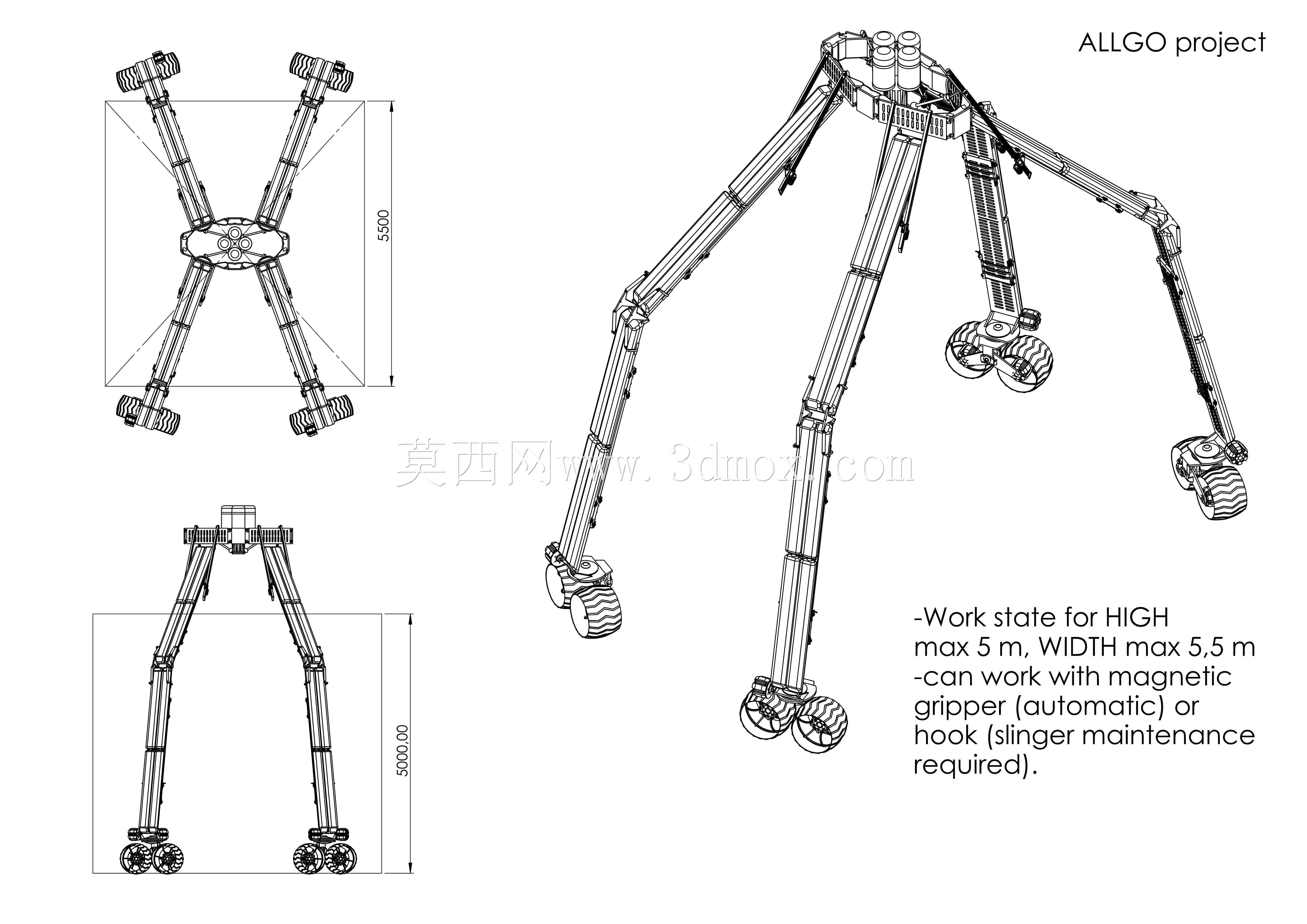

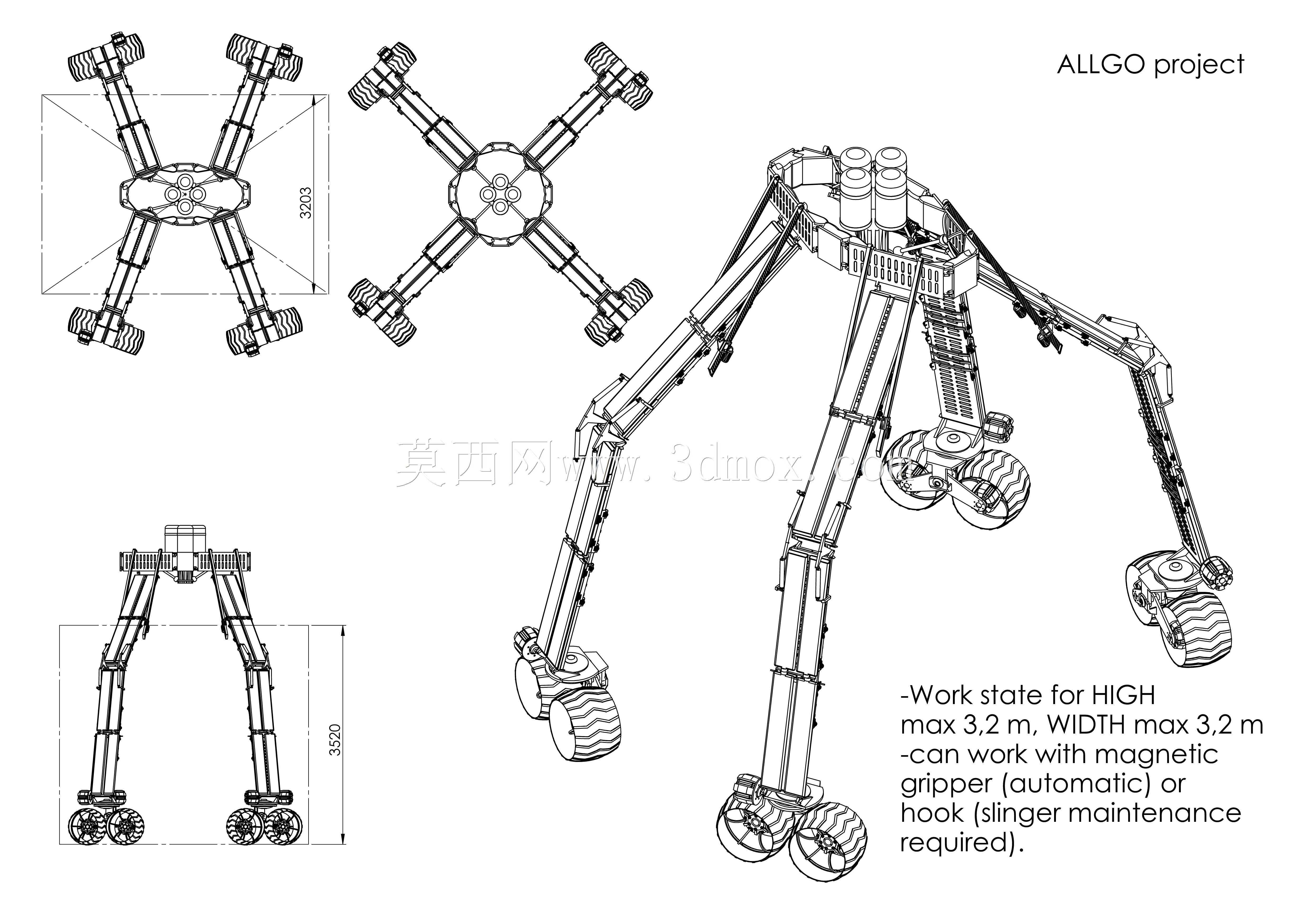

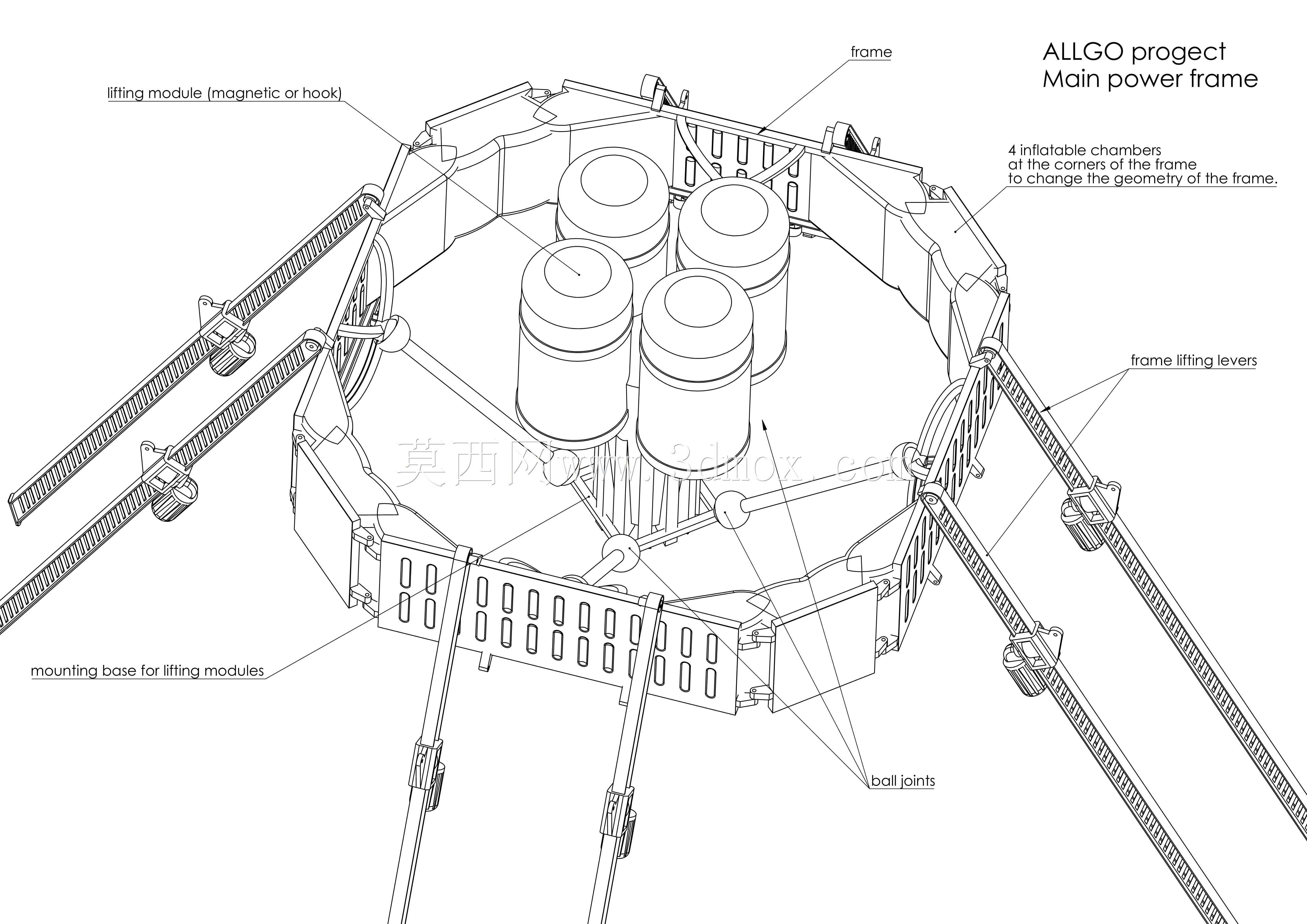

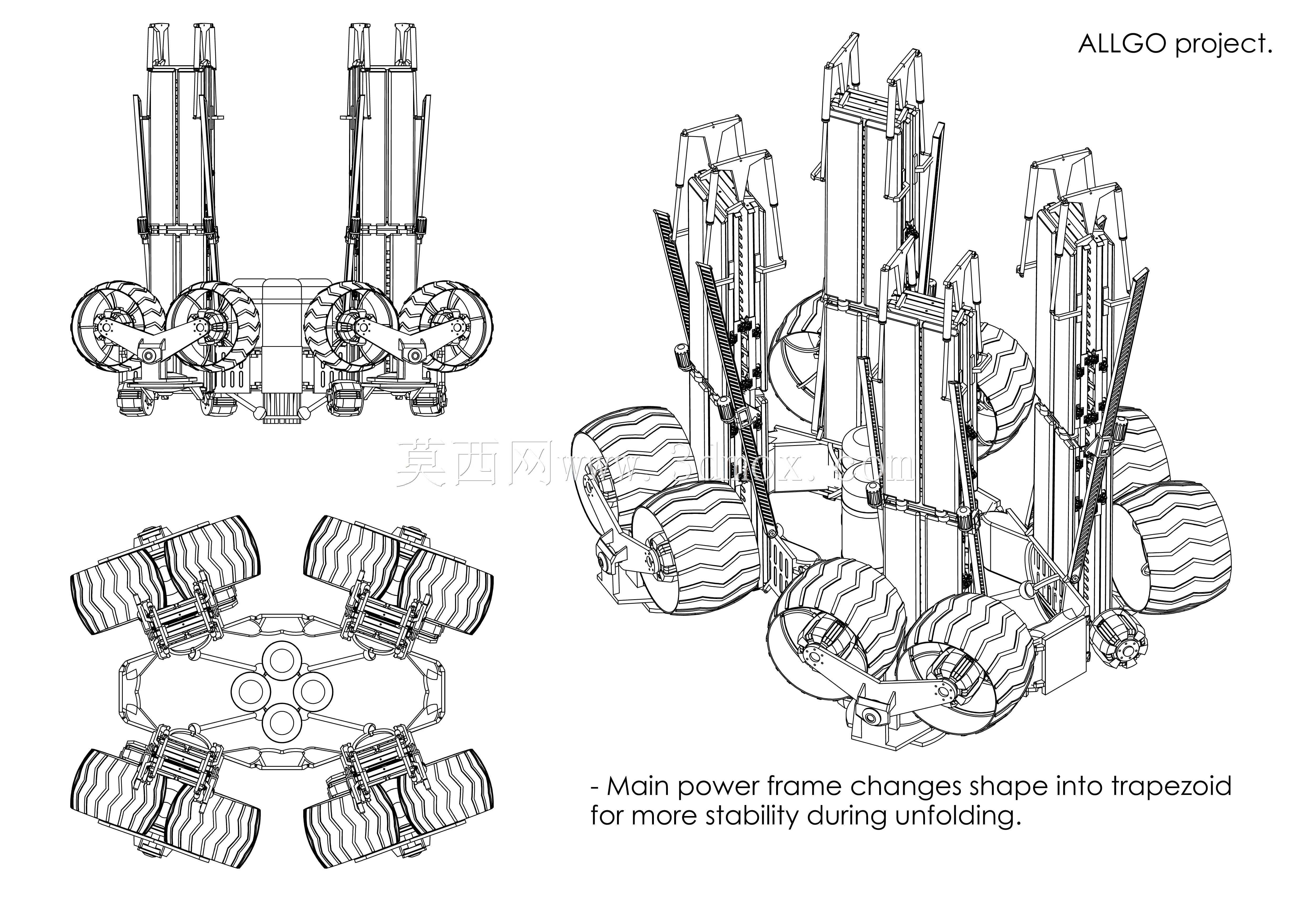

这款起重设备的设计核心围绕非固定作业场景的适配需求展开，区别于传统轮式起重机的固定支腿结构，其主承力框架可在作业状态下变形为梯形构型，展开过程中通过框架形态的变化逐步扩大支撑跨距，从结构力学层面提升整机作业时的抗倾覆稳定性，无需额外搭配独立的外伸支腿结构，能有效减少作业前的场地准备工序。从结构布局来看，设备采用多组大纹路越野轮组作为行走与支撑部件，轮组分布在框架的多个承力端点，既可以满足平整硬化场地的快速转场需求，也能在未硬化的松散地面、货场模块顶部等非传统作业平面完成部署，轮组的大接触面设计能分散设备自重与起吊载荷带来的地面压强，降低对作业场地的地面承载力要求。设备的动力与连接接口采用通用化设计思路，预留的标准电源接口、压缩气体连接端口可适配作业现场常见的动力供给源，无需单独配置专属的动力配套单元，能快速接入现有作业场景的动力网络完成部署。从结构细节来看，设备的起升导向立柱采用多组并行布置的形式，配合框架的梯形变形结构，可在展开后形成覆盖更大范围的作业半径，同时多立柱的并行布局能均匀分担起吊载荷，减少单根立柱的受力弯矩，提升起升过程的结构刚性。设备的整体自重估算在800-1400公斤区间，当前设计阶段聚焦于功能方案的可行性整合，将各类解决起重作业痛点的结构方案进行集成验证，可适配货场零散重物转运、模块化堆场的定点吊装、临时作业点的轻型起重需求，尤其适合作业空间受限、地面条件复杂、无法部署大型固定起重设备的场景。其可变形的框架结构在收纳状态下可缩小整体占用空间，便于短途转运与临时存放，展开过程无需额外的辅助吊装设备，依靠自身的结构联动即可完成作业状态的切换，能大幅缩短临时起重作业的准备周期。轮组的转向与支撑结构采用一体化设计，转场时可作为行走轮实现小范围移动，作业时可配合框架变形锁定位置，作为承力支点传递载荷，兼顾移动灵活性与作业稳定性。
