轻量化四旋翼航拍飞行器结构设计

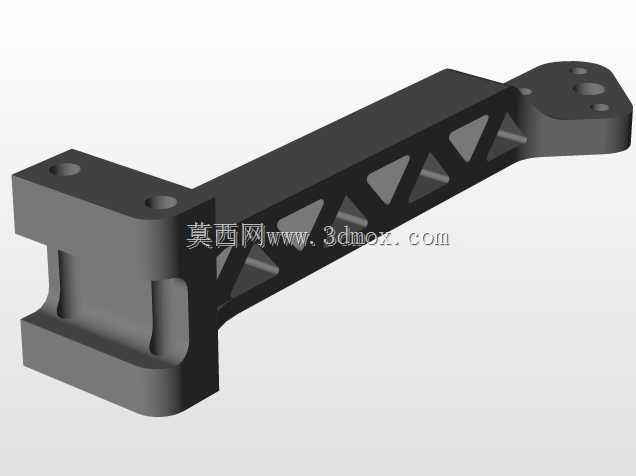

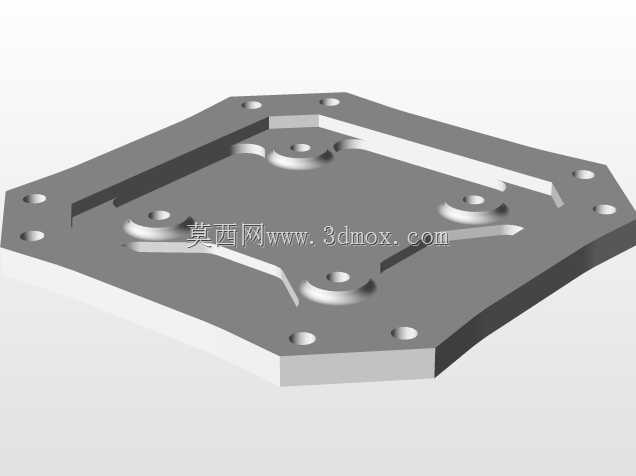

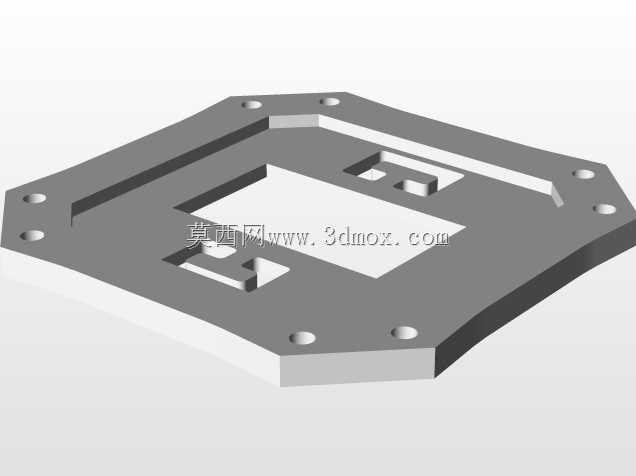

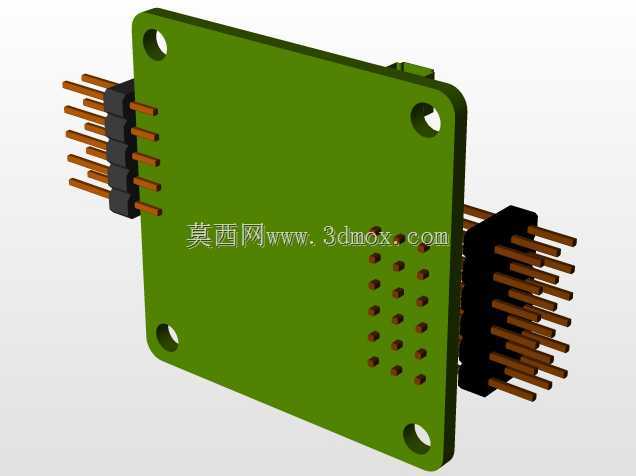

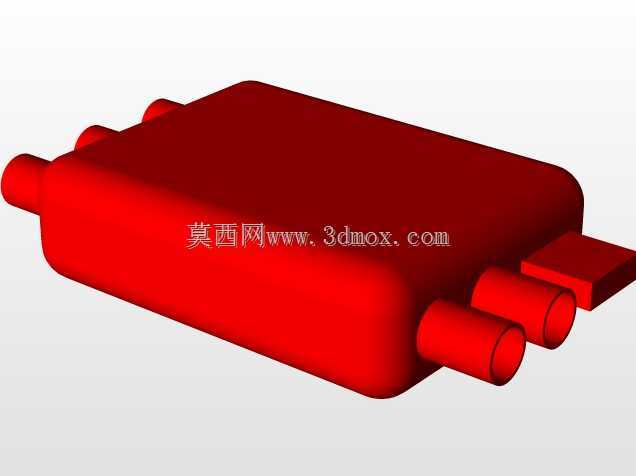

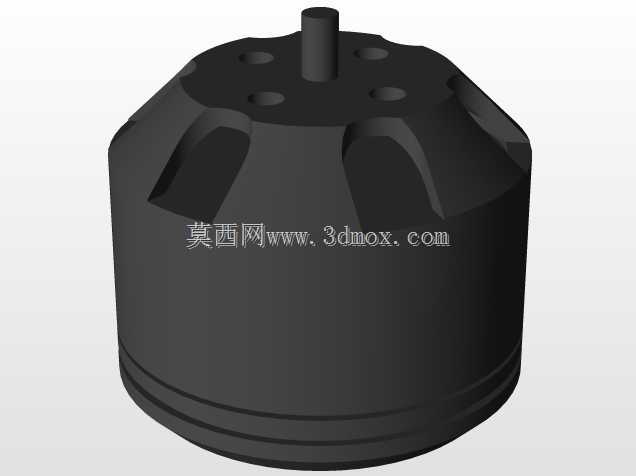

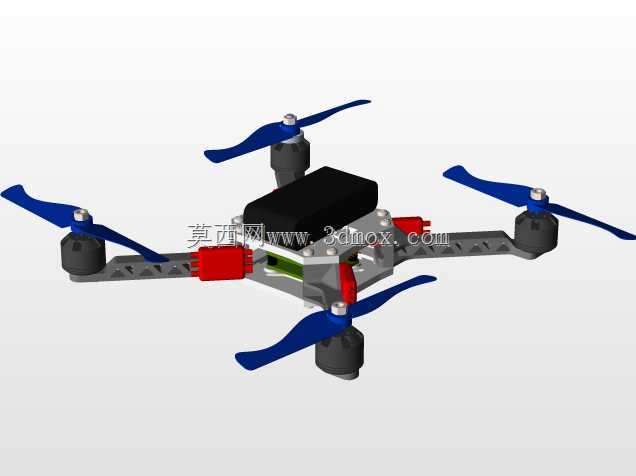

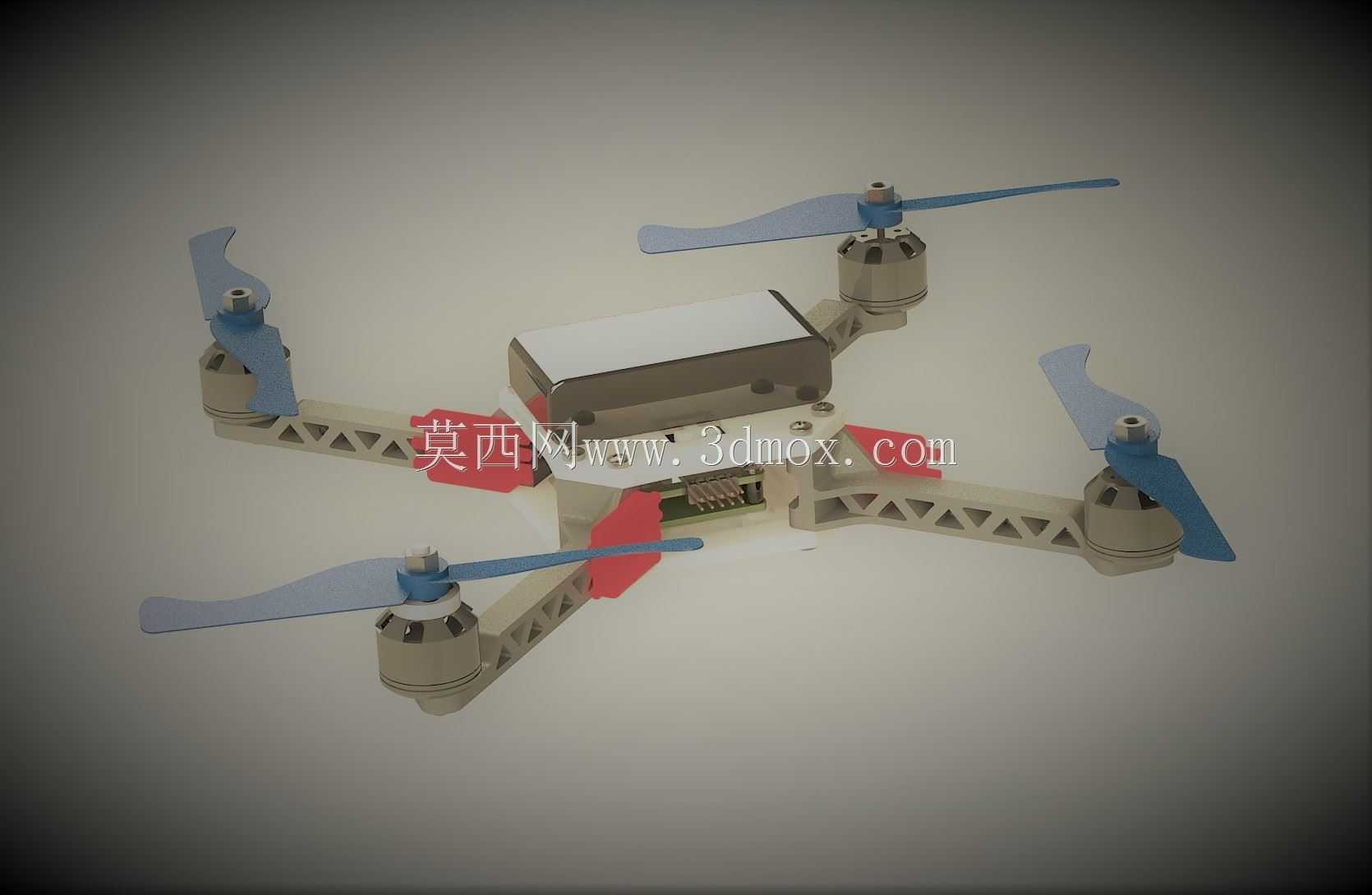

这款四旋翼飞行器的结构设计，核心围绕低空近景作业场景的实际需求展开，日常可用于小范围场地航拍巡检、户外航模实操、教学演示等场景，整体机架采用镂空桁架式机臂设计，在保证结构强度的前提下尽可能降低整机自重，减少飞行过程中的动力负载损耗。机臂与中心主机身采用快拆式衔接结构，日常收纳时可快速拆解机臂，缩小收纳体积，外出携带无需占用过多储物空间，安装时仅需对准定位卡扣即可完成装配，无需额外复杂调试即可保证四个机臂的安装同轴度，避免因机臂安装偏差导致飞行姿态不稳。中心机身区域预留了飞控板、电池、电调的安装位，各元器件安装位之间设置有走线槽，可将供电线、信号传输线规整收纳在槽内，避免飞行过程中线材晃动干扰螺旋桨转动，同时也能减少线材外露带来的信号干扰问题。四个机臂末端的电机安装座采用同轴定位设计，可适配常规规格的无刷电机，安装时电机轴与机臂端面保持垂直，保证螺旋桨转动时的动平衡精度，减少飞行过程中的机身震动。螺旋桨采用两叶式设计，桨叶翼型经过低速气动优化，在低转速下即可提供足够升力，同时降低转动过程中的气动噪音。机臂上的红色固定座用于定位电调位置，可将电调牢固绑定在机臂上，避免飞行过程中电调移位影响整机重心。整机的重心设计集中在中心机身的几何中心位置，电池安装位设置在中心机身下方，可根据电池重量微调安装位置，保证整机前后左右重量配平，降低飞控系统的姿态修正负载。机架的镂空结构同时兼顾了散热需求，飞行过程中气流可穿过机臂镂空区域，带走电调、电机工作产生的热量，避免长时间飞行时元器件过热降频。起落部分未设置额外独立起落架，依靠机臂末端的结构高度预留了底部设备的安装间隙，可在中心机身下方挂载小型运动相机或者其他轻量化作业载荷，挂载位设置有通用安装孔位，可适配常规的相机固定支架，无需额外打孔改装即可完成载荷安装。
