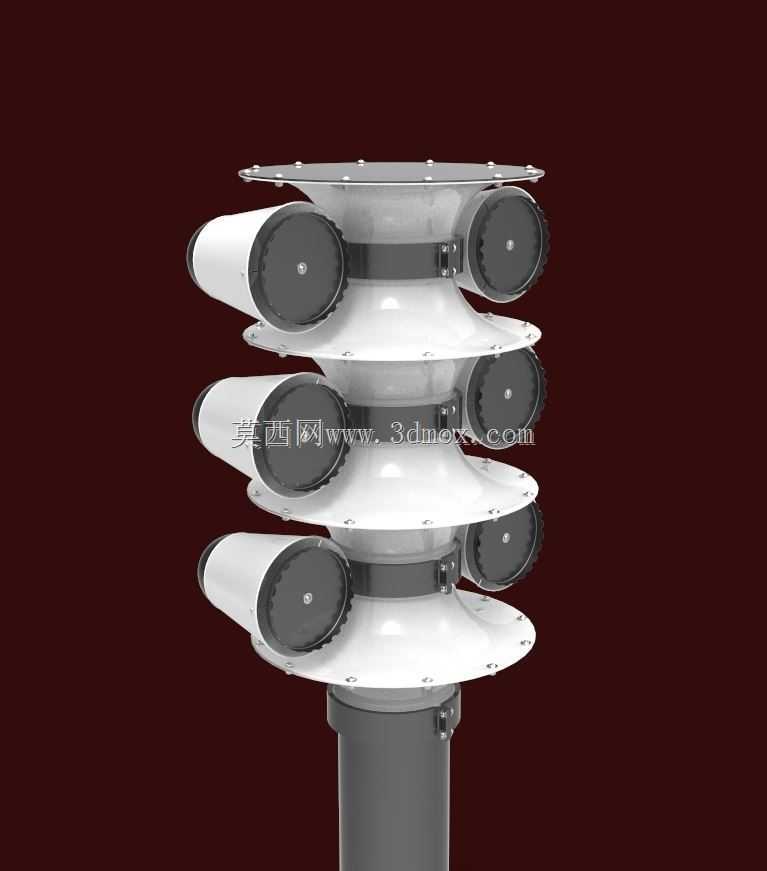

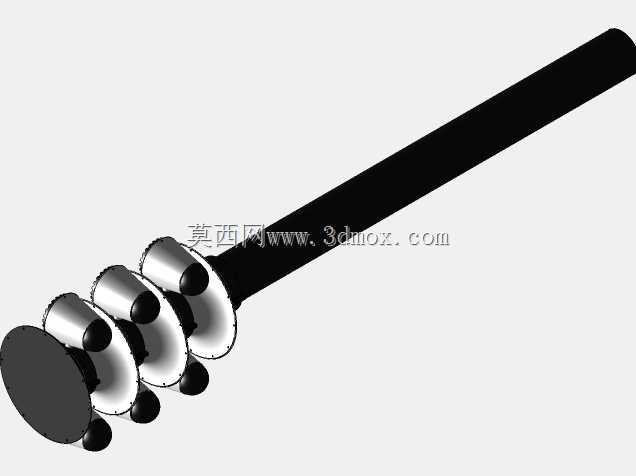

多层环形导流风能喷射塔结构设计

该喷射塔核心应用场景集中在低风速区域的风能增效利用、局部区域气流定向引导、小型通风系统的气流增压环节，可作为分布式风能收集装置的前端导流部件，也可适配特定工况下的环形气流喷射作业需求。设备实际运行过程中，依靠多层错位布置的喷射口配合旋转迎风面结构，可自动适配来流风向，无需额外加装风向追踪伺服机构，即可将不同方向的来流整合为沿塔体周向均匀分布的喷射气流，减少风向变动带来的气流损耗。从功能特性来看，三层环形排布的喷射单元采用对称式布局，每层喷射口的扩张角经过流道仿真优化，可降低气流在喷口处的湍流损耗，相邻层之间的碟形导流盘既起到层间气流隔离作用，也可引导上层喷口溢出的气流汇入下层流道，提升整体风能利用效率。设计阶段优先考虑了户外安装的维护便利性，所有喷口单元与中心立柱采用快拆式卡箍连接，导流盘边缘设置的密封压边可减少雨水、沙尘进入塔体内部，中心立柱采用等径圆管结构，可直接适配常规的户外设备安装基座，无需定制特殊连接法兰。外形尺寸方面，整体塔体采用立式同轴布局，最大外缘由最下层导流盘决定，安装时需预留周向不小于喷口长度两倍的无遮挡空间，避免周边构筑物阻挡来风；塔体底部安装法兰的螺栓孔位采用通用环形排布，可直接与直径匹配的标准立柱对接，安装基面的水平度偏差需控制在千分之二以内，防止长期运行中出现偏载导致的结构变形。建模过程中对喷口内部的导流曲面做了连续曲率处理，避免出现直角转折造成的流道阻力突增，每层喷口的安装角度经过多轮流场迭代调整，可保证不同风速下的喷射气流覆盖范围保持稳定，中心立柱内部预留了走线空腔，可适配后续加装风速检测、气流调节等附加组件的需求，整体结构无复杂异形加工件，大部分零部件可采用常规板材冲压、管材切割工艺完成加工，制造成本可控，适合小批量试制与场景化适配改造。
