航模外转电机机翼连接动力总成结构

这套结构主要面向小型电动航空模型的动力段装配场景，解决外转无刷电机与模型机翼的可靠连接问题，适配固定翼航模的前置拉进式动力布局，也可根据安装位置调整用于尾推式布局的动力输出端。从实际使用场景来看，这类结构多用于小比例电动固定翼航模、小型无人机验证机的动力段搭建，需要兼顾结构强度、重量控制与装配便利性，尤其是采用3D打印制作连接零件时，要平衡打印件的壁厚、填充率带来的强度变化与整机重量控制的矛盾。

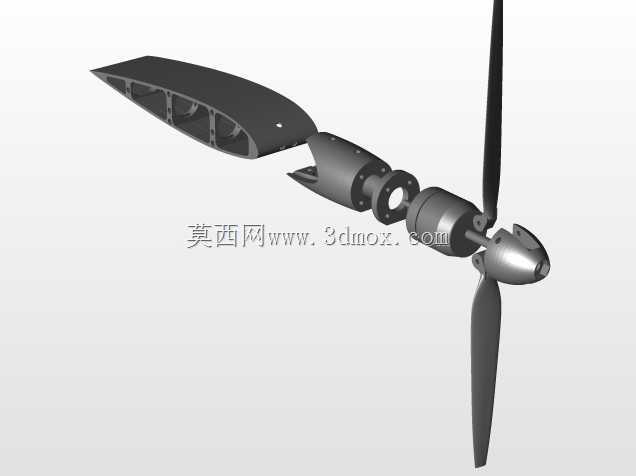

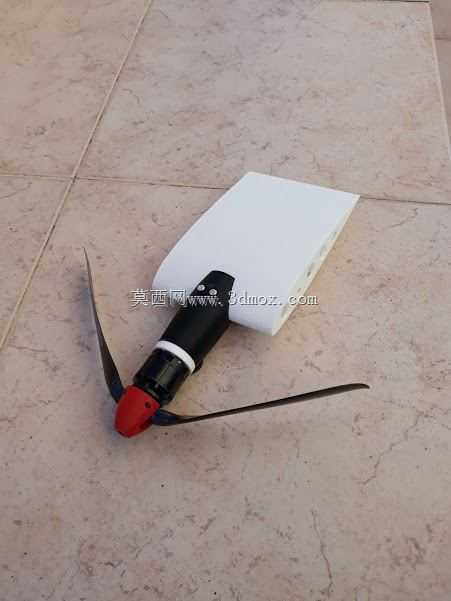

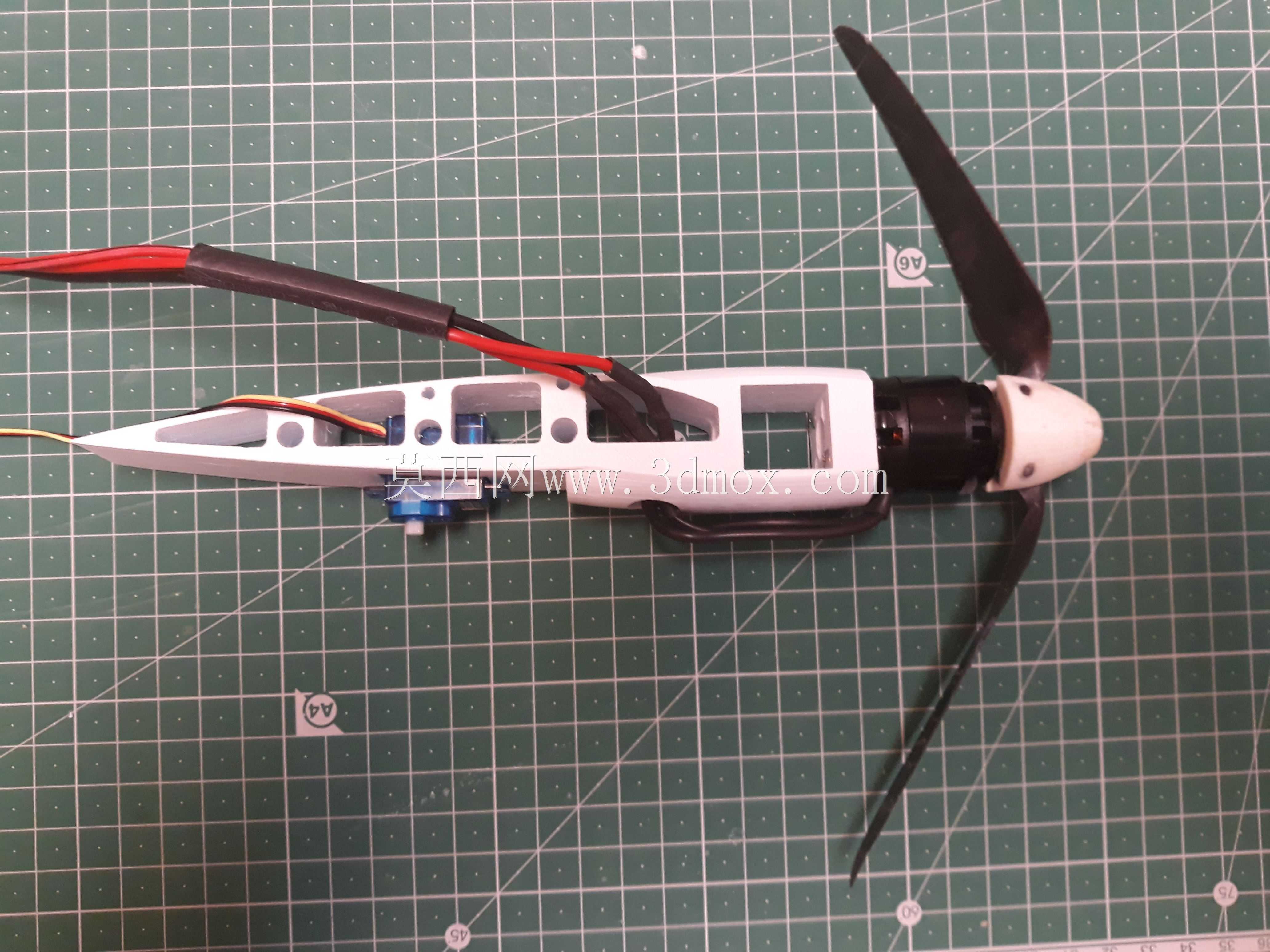

从功能特性上看，整个总成分为三个核心功能段：最外侧的螺旋桨段负责将电机的旋转扭矩转化为气动拉力，桨叶采用等比例缩比的高效翼型截面，在低转速下也能获得足够的静拉力，适配小型航模的起飞推力需求；中间段是动力安装座，用于固定外转式无刷电机，安装位预留了标准的电机安装孔位，同时做了周向的定位凸台，避免电机运转时出现周向窜动，座体内部预留了走线空间，电机的动力线可以从座体内部穿入机翼内部，避免线材外露带来的气动阻力与飞行过程中的线材剐蹭风险；靠近机翼的连接段是与机翼主体的对接结构，采用插接式的配合面，配合机翼内部的预埋加强碳杆，可以将动力段产生的拉力均匀传递到机翼主梁上，避免局部应力集中导致的翼根结构损坏。

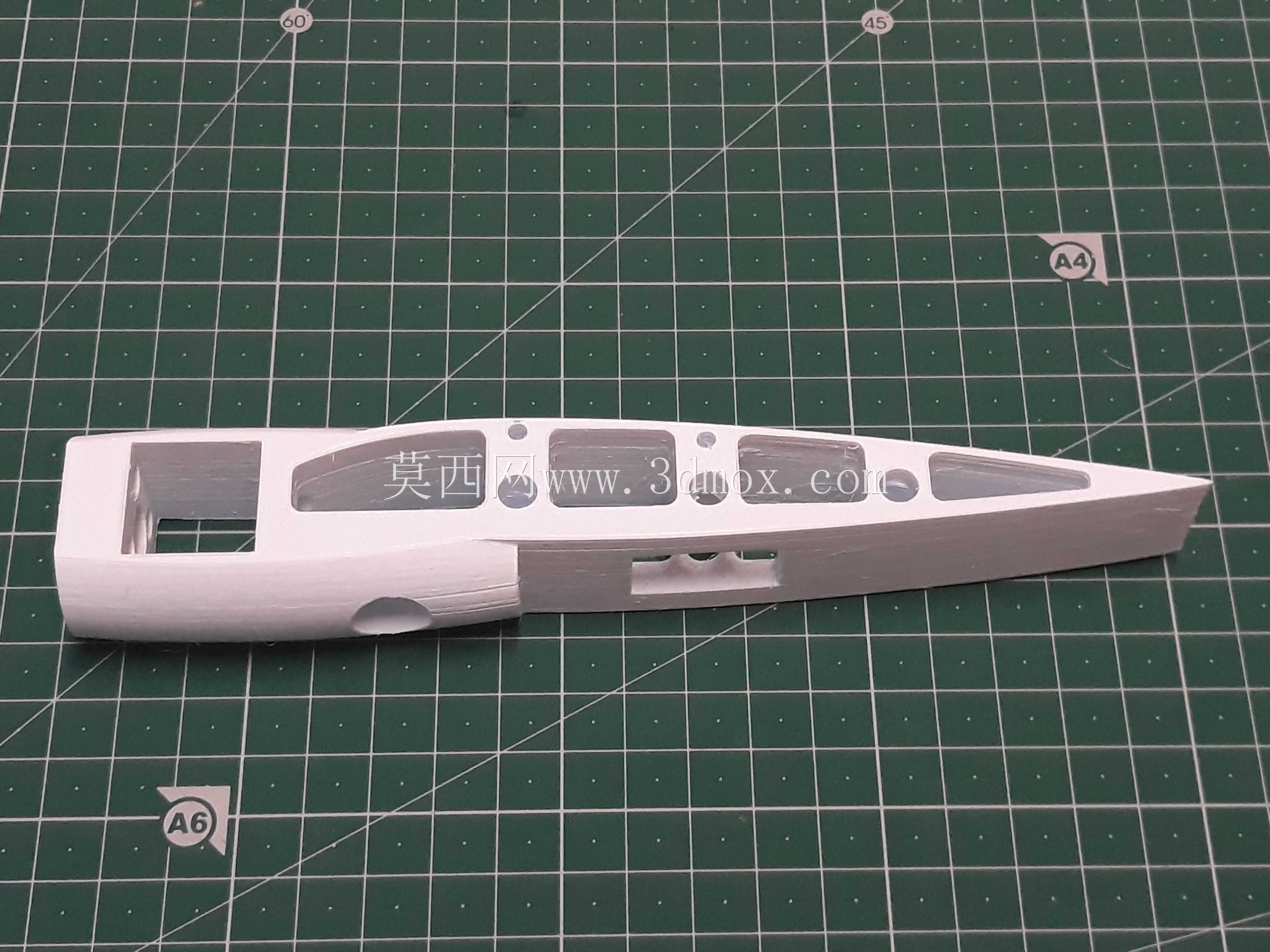

设计思路上优先考虑了3D打印工艺的成型特性，所有零件均无倒扣结构，不需要额外添加支撑即可完成FDM工艺打印，零件的壁厚统一设置为1.2-1.5mm，既保证打印过程中不会出现壁厚过薄导致的漏料问题，也能尽可能降低结构重量；连接部位的配合公差预留了0.2mm的间隙，适配普通FDM打印的精度误差，不需要二次打磨即可完成装配。安装边界方面，整个动力总成从桨尖到机翼对接面的轴向长度控制在120mm以内，最大径向尺寸为螺旋桨旋转直径300mm，对接机翼的翼型截面最大厚度为25mm，安装时只需要在机翼前缘开出对应尺寸的对接槽，涂覆少量环氧胶即可完成固定，不需要额外制作复杂的安装夹具；电机安装位适配22系列、28系列的标准外转无刷电机，可根据航模的起飞重量选择对应KV值的电机与匹配尺寸的螺旋桨，不需要修改连接座的主体结构。

实际装配过程中需要注意，螺旋桨与电机输出轴的配合面要加装防滑垫片，避免大油门工况下螺旋桨出现射桨风险；连接座与机翼的插接部位要根据机翼内部的加强结构调整粘接范围，保证拉力传递路径直接作用在机翼的承力主梁上，不要仅粘接在蒙皮结构上，避免飞行过程中动力段脱落。整个结构的受力路径经过优化，电机运转产生的反扭矩会通过连接座的插接面均匀分散到机翼的上下翼面，不会出现单侧受力导致的翼面变形。
