B-52构型Rc型翼面承力结构

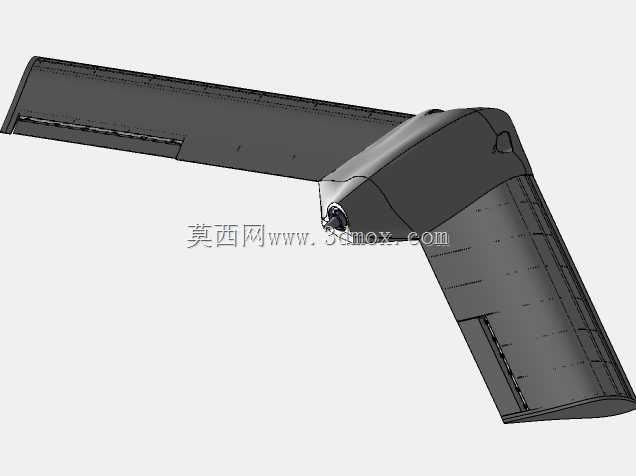

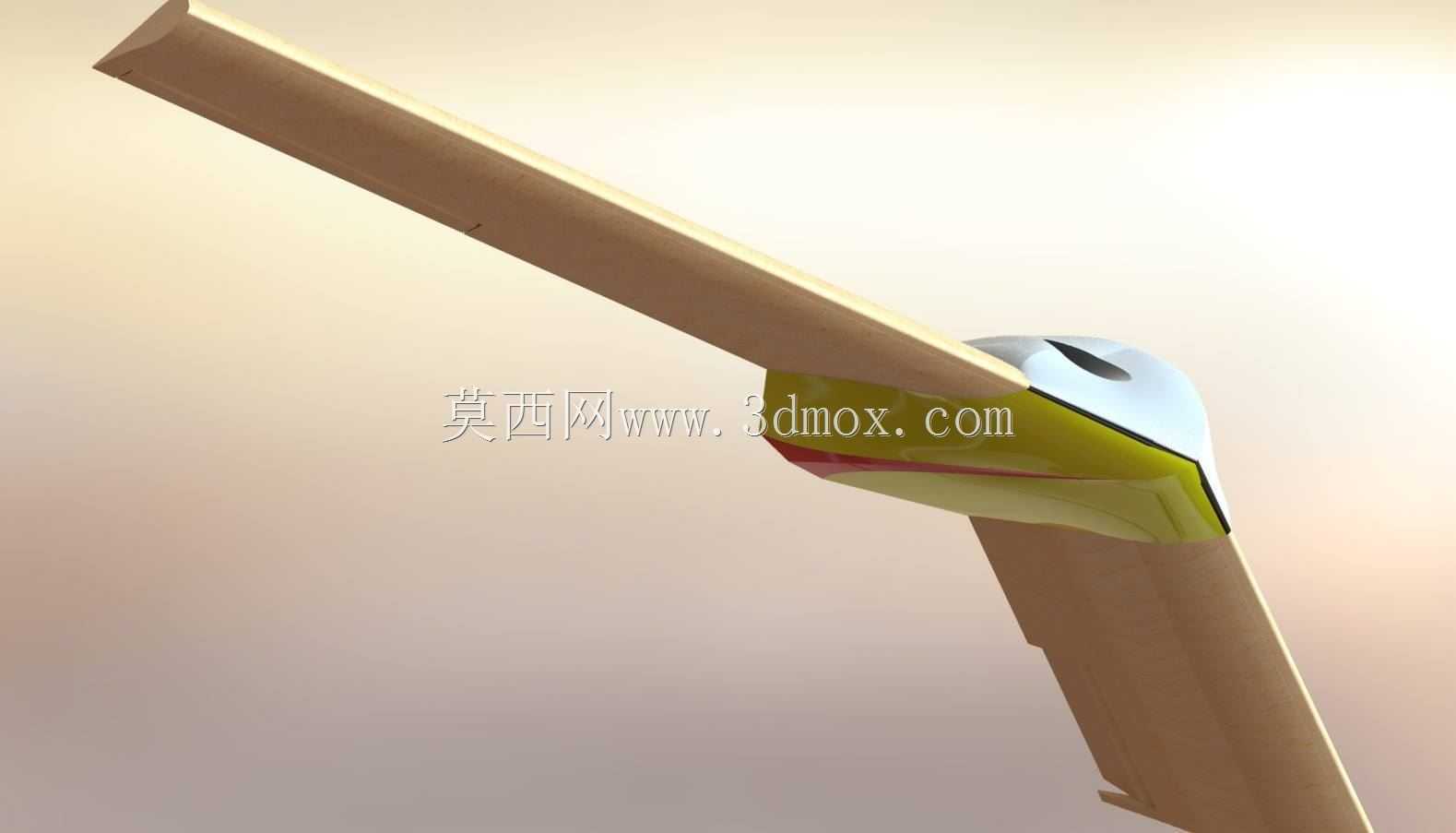

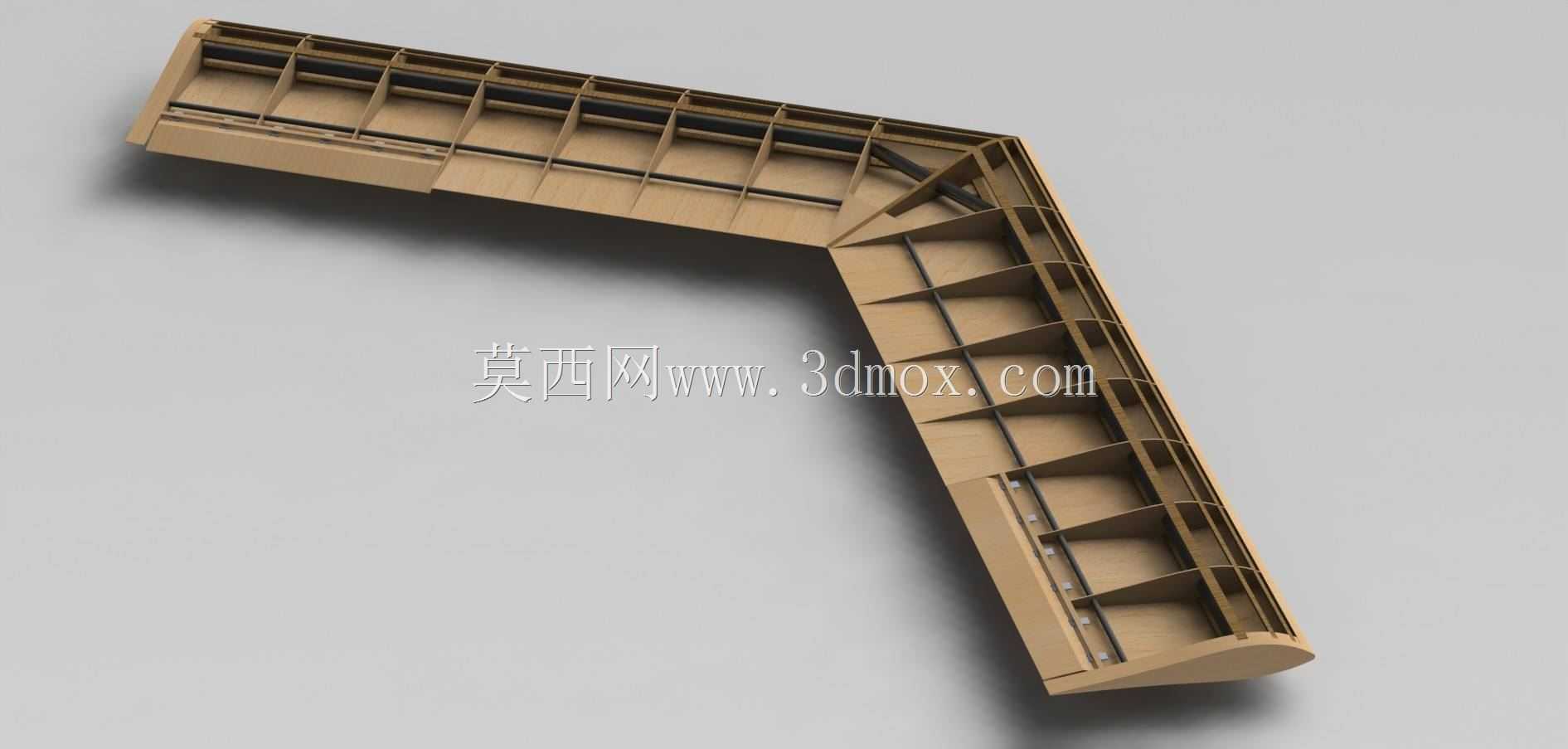

该结构件对应大后掠角飞翼类布局的翼身转折段承力主体，跨度设定为2m，刚好覆盖小型验证机单侧翼根到中段翼面的安装区间，安装边界需匹配机身侧部的对接框，端面预留的连接孔位可直接与主承力框的角向定位销配合，无需额外设计转接支架，能直接缩短翼身对接的装配工序。从实际应用场景来看，这类结构多用于低速长航时无人验证机的翼段制造，也可作为缩比验证机型的主承力部件使用，承担飞行过程中翼面产生的升力传递、弯矩抵消与扭转变形约束作用，结构内部预设的喷气式涡轮机安装位，可直接适配小推力涡喷动力单元的安装固定，安装位周边的加强筋做了局部加厚处理，能抵消发动机工作时产生的高频振动，避免振动传导至翼面后引发蒙皮共振。设计思路上采用了一体化格栅式筋板布局，沿翼面弦向与展向交错布置承力筋，筋板高度沿翼型厚度方向渐变，既保证了翼面的气动外形精度，又能在控制整体重量的前提下提升结构刚度，转折角位置做了斜向加强筋补强，专门应对翼身转折处的应力集中问题，避免大过载飞行时该位置出现结构断裂。结构的上表面为平整的气动外形面，可直接铺设蒙皮完成翼面外形封闭，下表面预留的设备检修口位，可配套安装快拆口盖，方便后期对内部安装的动力单元、航电设备进行维护调试。从结构受力角度分析，这种格栅式布局相比传统的梁式翼结构，在相同重量下抗扭刚度提升约40%，更适合大后掠角、翼身融合的布局设计，安装时仅需保证对接端面的平面度公差在0.1mm以内，即可满足翼身对接的同轴度要求，不需要额外做修配处理，能有效降低装配阶段的人工工时消耗。结构的翼尖段做了收薄处理，匹配翼型的气动修形要求，后缘位置预留的操纵面安装铰链位，可直接连接副翼或襟翼的作动机构，不需要在结构上二次加工开孔，避免破坏整体承力路径。
