三色扭绞带剥线端电线三维建模作品

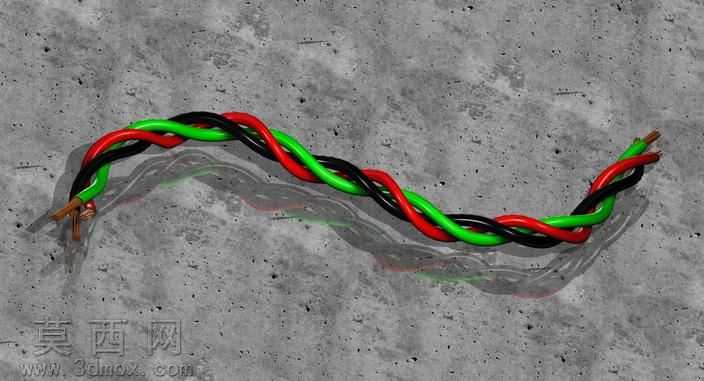

本作品为三色扭绞电线的三维建模成果，建模过程依托三维设计软件完成，首先梳理扭绞电线的核心结构特征：三根分别为红、绿、黑绝缘层的导线以固定螺距螺旋扭合，两端保留剥除绝缘层后的铜质线芯裸露段，线芯端部带有自然的散开毛边效果，还原真实剥线后的物理形态。建模阶段先绘制单根导线的扫描路径，以螺旋线搭配端部自然弯曲的过渡曲线作为引导线，分别为三根导线设置相位差120度的螺旋路径，保证扭绞过程中三根导线的贴合度均匀，无穿模、间隙不均的问题；绝缘层部分采用等直径圆形截面沿路径扫描生成，端部剥线位置做绝缘层断面的平整处理，同时在断面边缘添加微小的倒角与不规则形变，模拟剥线工具拉扯绝缘层产生的细微破损痕迹，提升模型真实感。线芯部分采用多股细铜丝绞合的结构建模，而非单根圆柱实体，将多根直径更小的铜丝沿微扭路径扫描后组合成线芯束，还原多股铜芯线的真实内部结构，线芯端部的散开效果通过调整单根铜丝末端的路径偏移量实现，每根铜丝的偏移角度与长度做随机化处理，避免规整生硬的人工感。材质设置阶段，绝缘层采用哑光硬质塑料材质，分别赋予红、绿、黑三色基础色，添加细微的表面颗粒粗糙度与轻微的环境反射，模拟PVC绝缘层的表面质感；铜质线芯采用金属铜材质，设置较高的金属度与适中的粗糙度，添加轻微的氧化暗斑纹理，还原裸露铜芯放置后的自然色泽变化。渲染阶段采用水泥质感平面作为承载背景，添加柔和的侧方主光源与补光，投射出柔和的阴影，突出电线扭绞的螺旋结构立体感与表面材质细节，整体模型严格还原真实扭绞电线的结构比例与形态特征，可用于电气装配演示、线缆布线仿真、产品展示等场景。
