英伟达Jetson纳米开发板结构设计

这款嵌入式开发板的三维结构设计，完整还原了硬件的装配逻辑与空间布局，在边缘计算硬件的结构适配场景中，能够为嵌入式设备集成、二次开发外壳设计、配套载板开发提供精准的三维参照。从实际用途来看，该开发板主要面向低功耗边缘AI推理场景，可部署在智能摄像头、小型机器人、边缘网关等设备中承担算力输出，结构设计的合理性直接影响硬件的散热效率、接口适配性与安装兼容性。

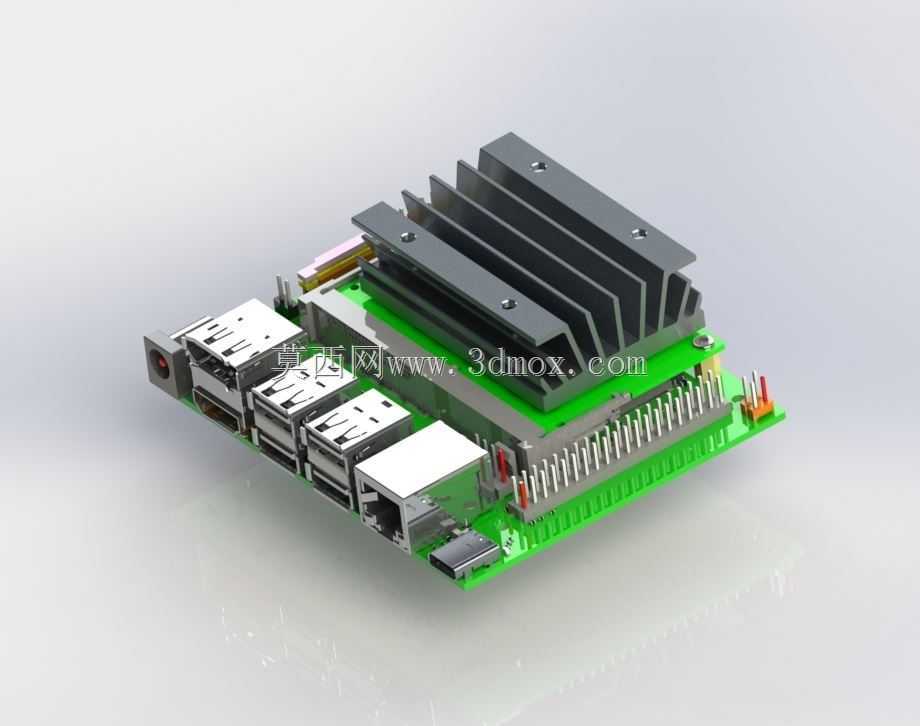

设计过程中优先考虑了PCB板的层叠空间与元器件排布，将PCB主体做绿色着色处理，能够清晰区分板基与表面贴装元件，方便结构工程师核对元器件高度边界，避免后续外壳设计出现干涉。板载的四个USB接口、以太网口、HDMI接口以及GPIO排针的位置都严格按照实物尺寸还原，每个接口的插拔预留空间都做了边界标注，比如USB接口前方预留了12mm的插拔操作空间，GPIO排针的高度方向预留了接插件插装后的余量，能够满足常规杜邦线、扩展模块的装配需求。

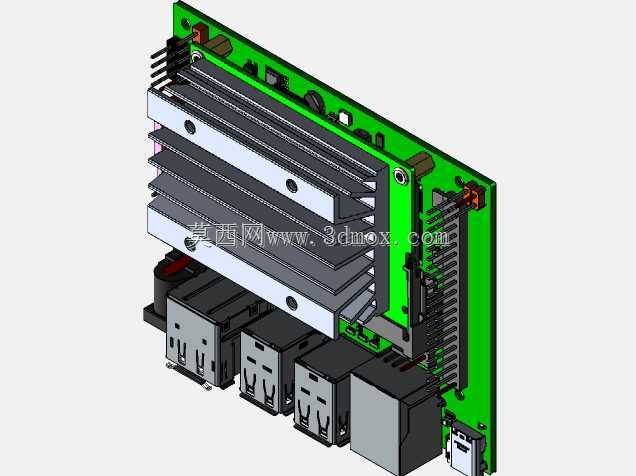

散热模组的设计是这款开发板结构的核心部分，顶部的铝制散热鳍片通过固定螺丝锁附在核心芯片上方，鳍片的间距、高度都经过尺寸校核，既保证了自然对流下的散热风道通畅，也控制了整体高度不超过28mm，满足紧凑型嵌入式设备的安装高度限制。散热片与PCB之间的支撑柱位置精准对应板上的安装孔位，不会与周边的电容、接插件产生空间冲突。

从安装边界来看，开发板整体长宽尺寸控制在70mm*45mm范围内，板上预留的四个M2安装孔位置与通用嵌入式载板的孔位兼容，可直接固定在标准的工业设备安装位上。板侧的电源接口、复位按键的位置都避开了安装固定区域，不会出现安装后按键无法按压、接口被遮挡的问题。在做配套结构设计时，工程师可以直接调用该模型核对各个接口的开孔位置、散热开孔的对应区域，不需要反复测量实物尺寸，能够大幅缩短嵌入式硬件配套结构的开发周期，也能提前排查装配干涉问题，减少打样迭代次数。对于做嵌入式设备集成的工程师来说，该模型还可以直接导入装配体中，模拟开发板在设备内部的走线空间、与其他模块的间距，确保整体设备内部布局合理，不会出现元器件挤压、走线弯折半径不足的问题。
