RC直升机螺旋桨3D打印注塑模具结构

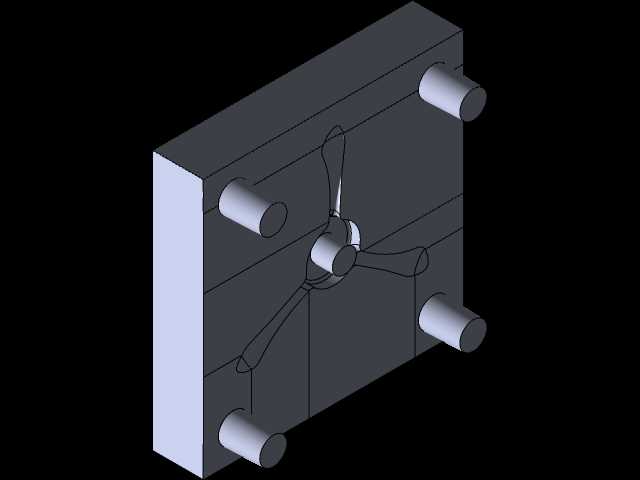

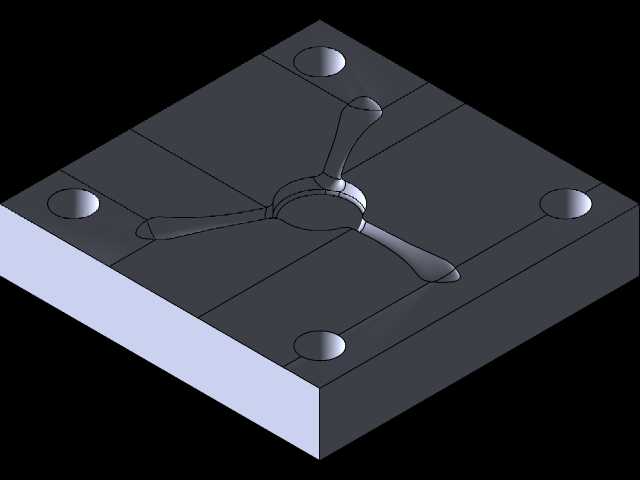

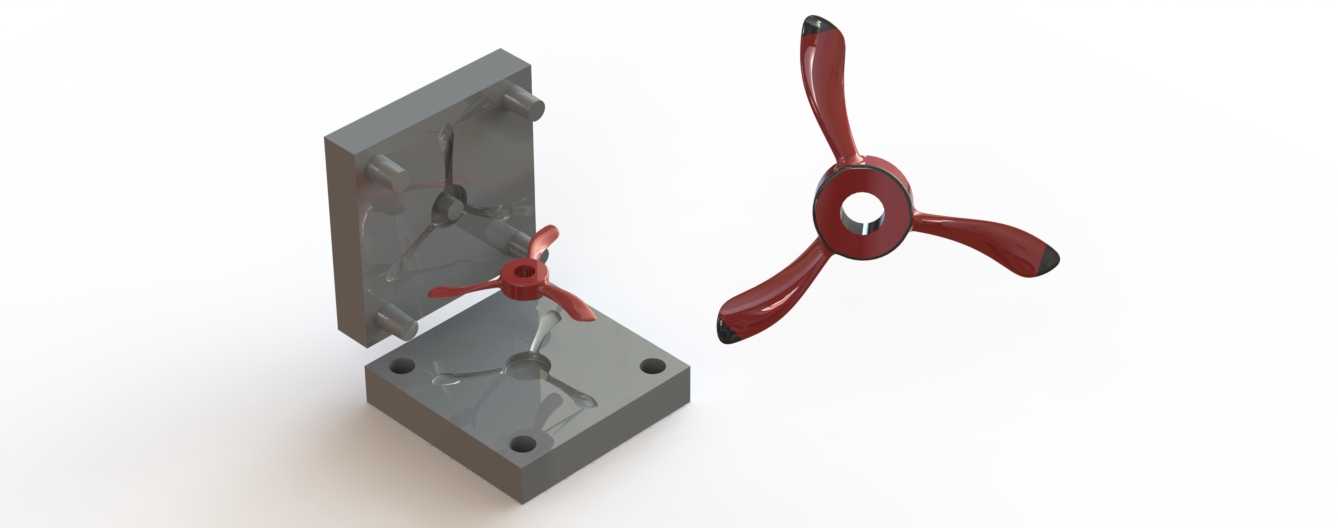

这套模具针对RC遥控直升机的三叶螺旋桨塑件开发，适配桌面级3D打印制模的小批量试制场景，主要服务于航模爱好者圈层的定制化配件生产需求，解决小批量非标航模配件开模成本高、迭代周期长的实际问题。整套模具采用上下对开的两板模结构，分型面沿螺旋桨桨叶的最大轮廓面设置，开模后塑件留于动模侧，依靠顶出机构即可完成脱模，无需复杂的侧抽芯结构，适配3D打印模具的加工精度特性，避免过多精细结构导致的打印失败、模具强度不足问题。模具的型腔完全复刻三叶螺旋桨的完整外形，包含中心安装孔的成型柱、三片桨叶的曲面型腔，以及桨叶端部的配重结构成型位，合模后型腔的密封间隙控制在0.02mm以内，可有效减少注塑时的飞边产生，降低后续塑件的修边工作量。从安装边界来看，模具整体为方正的块式结构，四个角位设置有定位导柱孔，合模时依靠导柱完成精准对位，避免上下模错位导致的桨叶形位公差超差；模具的安装面为标准平面，可直接固定在小型桌面注塑机的模架上，无需额外加工转接工装，适配多数入门级小型注塑设备的装夹尺寸范围。设计过程中充分考虑了3D打印模具的材料特性，在型腔壁厚、模具整体强度上做了针对性优化，模体壁厚预留足够的强度余量，避免注塑时的模腔压力导致模具变形，同时在进料口位置选择了中心直浇道设计，熔融塑料从螺旋桨中心位置注入型腔，可均匀流向三片桨叶的末端，减少填充不均、缺料、熔接痕等成型缺陷，保证桨叶的动平衡精度满足RC直升机的高速旋转使用要求。成型后的螺旋桨塑件可直接安装在对应型号的RC直升机旋翼头上，中心孔的尺寸精度控制在H7公差范围内，与旋翼轴的配合间隙合理，无需二次打磨即可完成装配，三片桨叶的重量差控制在0.05g以内，可减少高速旋转时的振动问题，提升航模飞行的稳定性。这套模具的结构设计简化了传统注塑模的复杂流道、冷却系统，针对小批量试制场景做了适配，既满足3D打印制模的加工可行性，又能保证成型塑件的使用性能，适合航模定制、小批量配件生产场景使用。
