3D打印连接器耦合器注塑模具结构

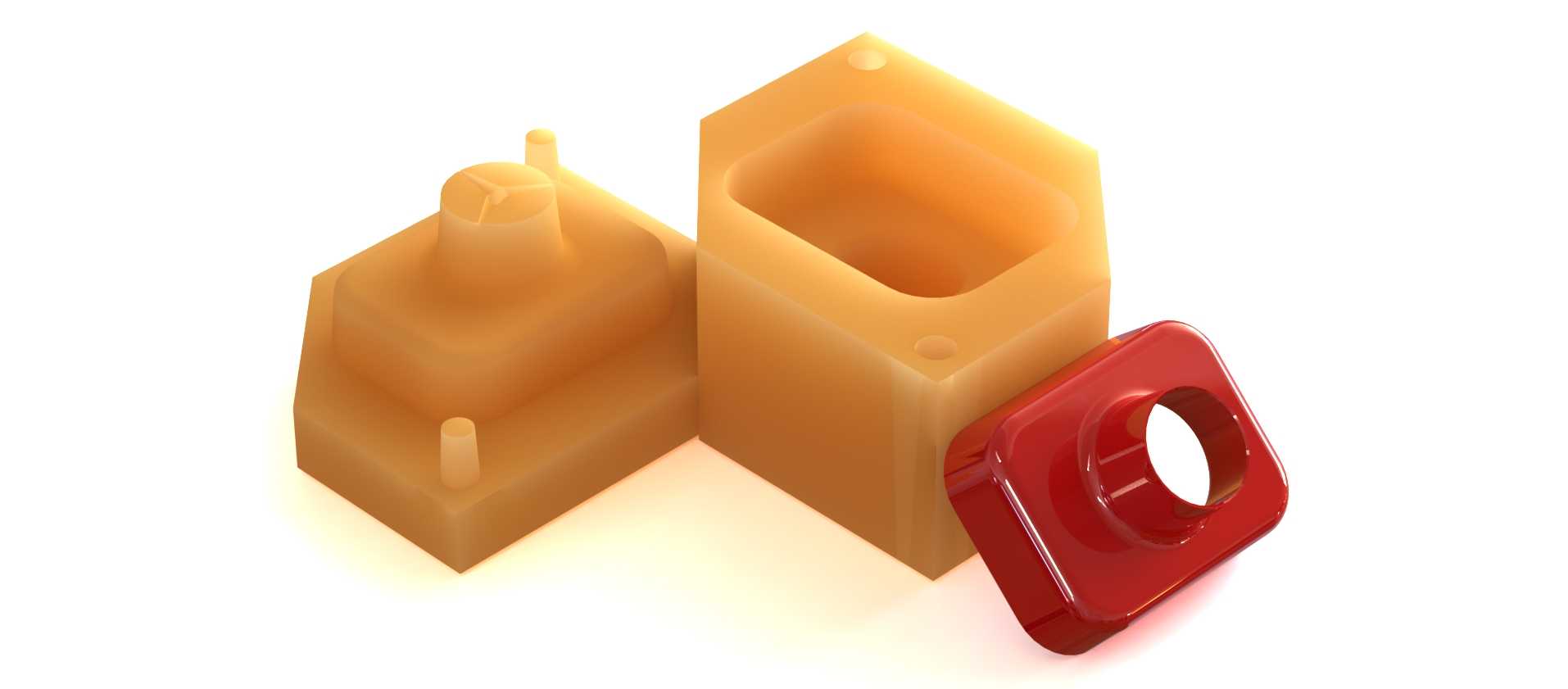

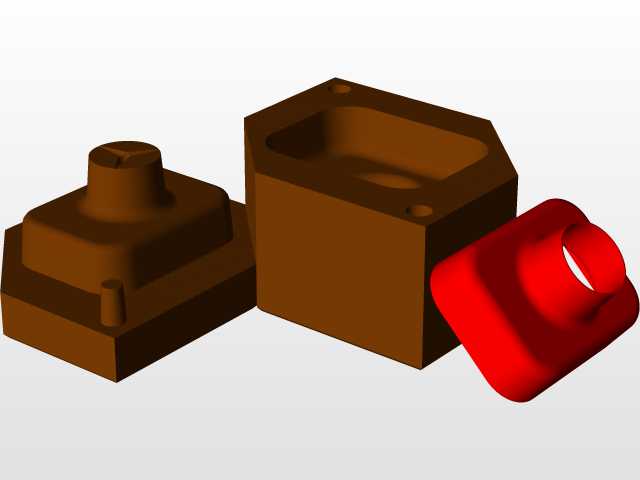

这套耦合器成型模具主要面向小批量连接器生产场景，适配桌面级3D打印加工工艺，可直接用于快速试制阶段的样件生产，无需传统钢模开模的长周期投入，适合研发阶段的结构验证与小批量交付场景。模具整体分为三个核心组成部分：公模成型块、母模腔体以及侧方的定位压盖，各部件的配合面均做了0.2mm的间隙预留，适配3D打印工艺的成型精度，避免打印后出现装配卡滞的问题。母模腔体采用六边形外轮廓设计，侧壁预留了两个定位凸点，对应公模块上的定位凹孔，合模时可快速对准，无需额外的导向销结构，简化了模具的整体加工难度，同时腔体内部的成型面直接对应耦合器外壳的内腔结构，转角处均做了R1.5的圆角过渡，既避免3D打印过程中出现应力集中导致的翘曲变形，也能让成型后的塑料件脱模更加顺畅，不会出现边角卡滞拉伤的问题。公模成型块采用阶梯式结构，上层的凸台直接成型耦合器的对接内腔，凸台上的三个小圆柱凸台对应耦合器端面上的安装定位柱，凸台根部同样做了拔模斜度处理，单边斜度1.5度，保证注塑或者低压注胶成型后，公模可以顺利从工件上脱离，不会带坏成型的柱体结构。侧方的红色压盖为模具的锁紧定位部件，中心的通孔对应耦合器侧方的接线端口结构，压盖的内端面与母模腔体的侧端面贴合，合模后通过卡扣或者简易夹具即可完成锁紧，不需要复杂的模架结构，大幅降低了小批量生产的模具成本。在实际使用过程中，这套模具适配低熔点的注塑材料或者树脂浇注工艺，成型后的耦合器工件尺寸一致性可控制在0.15mm以内，完全满足连接器类产品的装配公差要求，模具的整体外形尺寸控制在120mm*80mm*100mm范围内，可适配多数桌面级FDM或者光固化3D打印机的成型仓尺寸，不需要额外拆分打印，打印完成后仅需去除支撑、简单打磨配合面即可投入使用。设计过程中充分考虑了3D打印工艺的成型限制，所有悬空结构均添加了可轻松去除的支撑位，避免打印过程中出现塌陷，同时模具的所有棱边均做了倒角处理，避免操作过程中划伤操作人员，也减少了打印过程中出现的边角崩缺问题。这套模具的结构设计摒弃了传统注塑模具复杂的流道、顶出系统，针对小批量试制的场景做了极致简化，在保证成型精度的前提下，将模具的加工周期压缩到几个小时即可完成，非常适合产品研发阶段的快速迭代，不需要等待数周的钢模加工周期，可有效缩短连接器类产品的研发验证周期，降低前期的开模投入风险，对于小批量定制化的耦合器生产场景，这套模具结构也可直接用于短期的量产作业，配合简易的注胶设备即可完成生产，不需要配套大型注塑设备，适配小型作坊或者实验室场景的生产需求。
