SR-71黑鸟高空高速侦察机外观结构建模

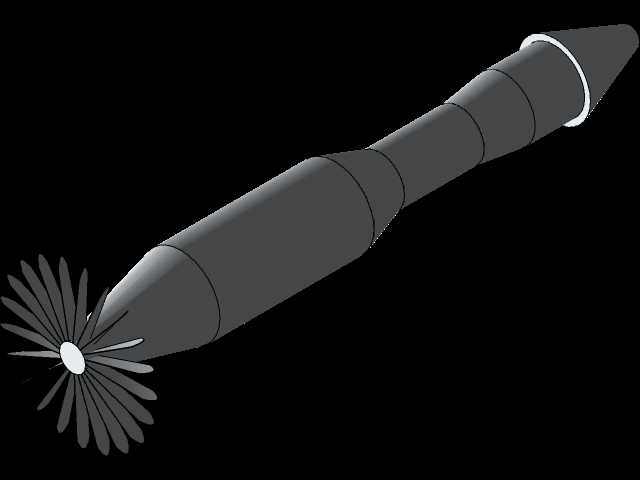

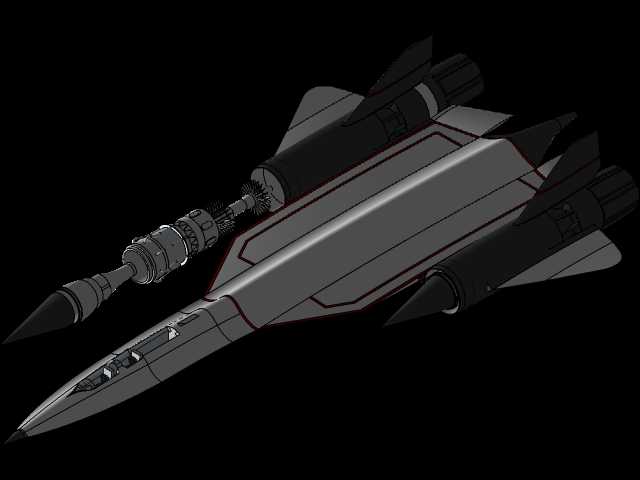

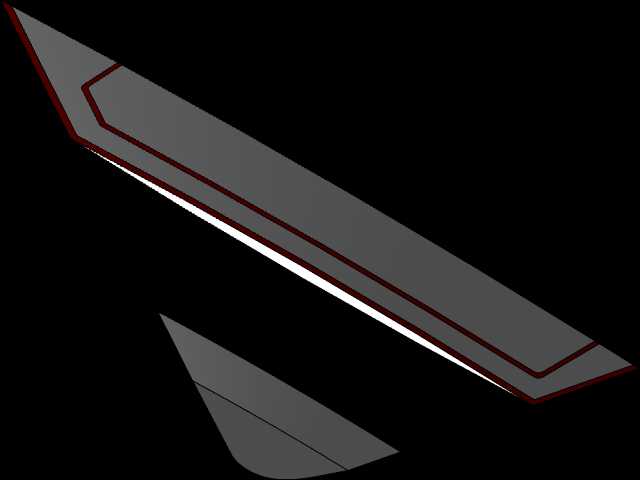

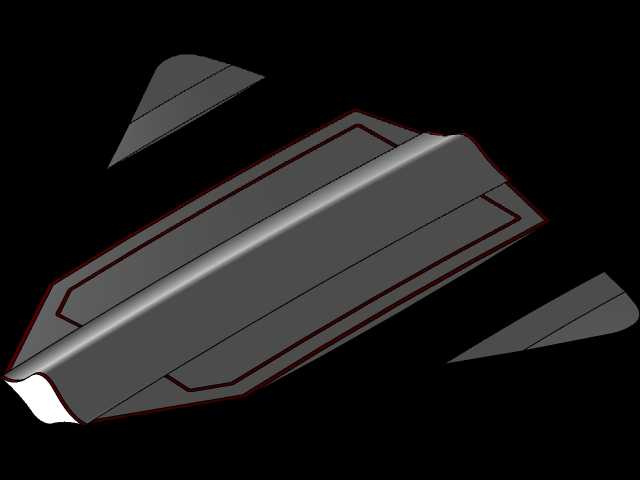

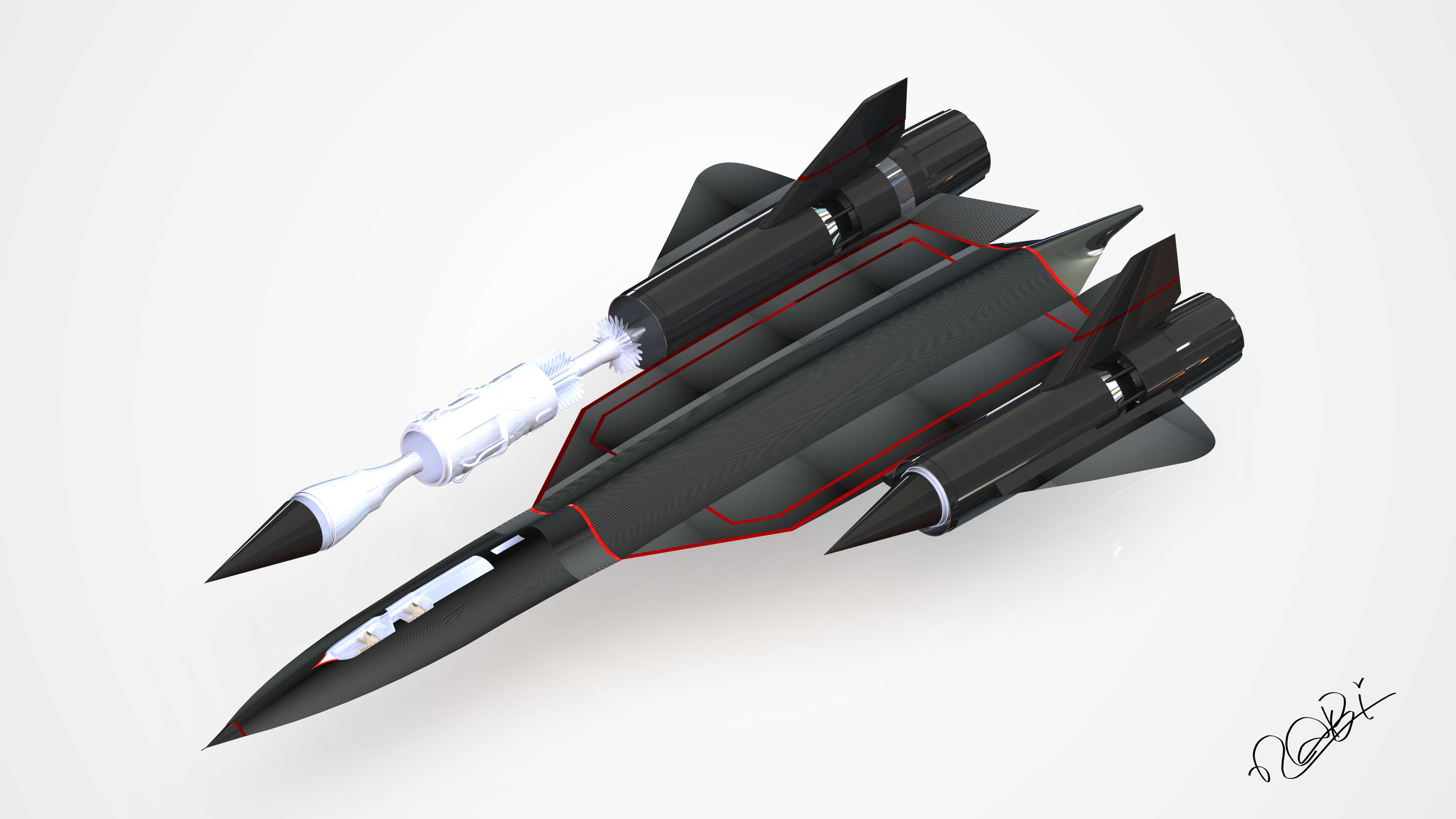

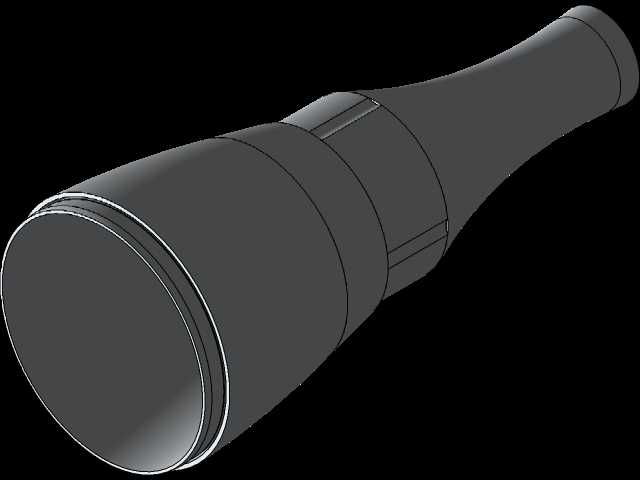

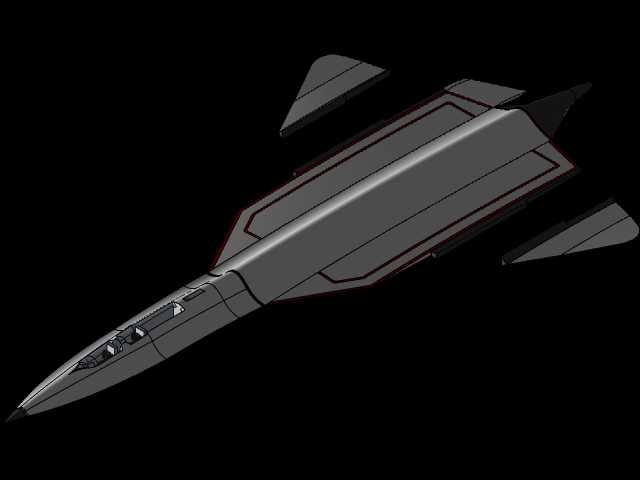

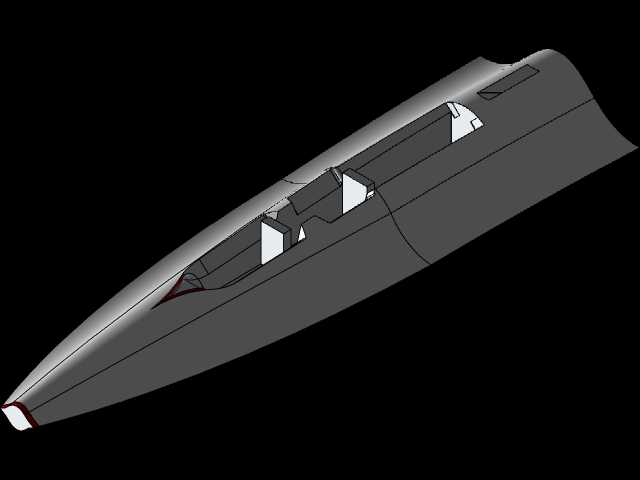

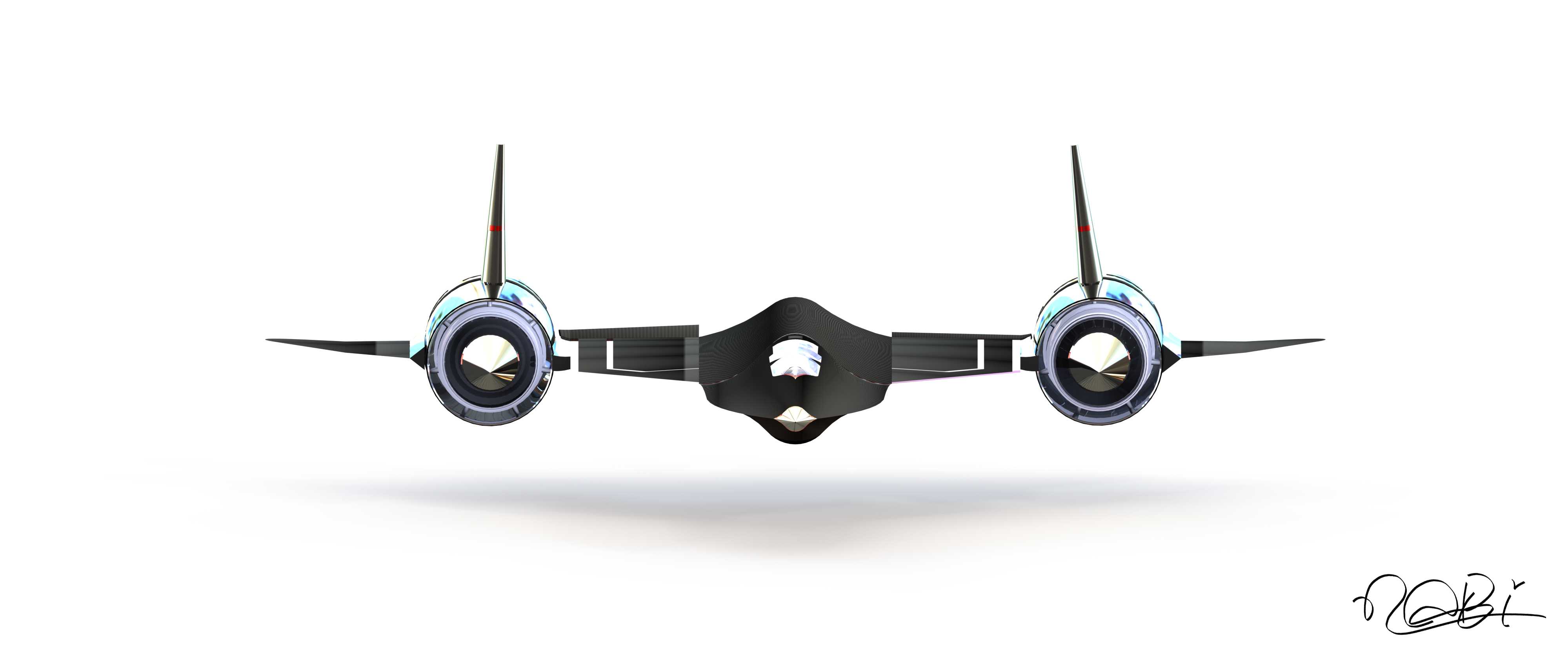

本次建模围绕SR-71黑鸟侦察机的实体结构展开，还原其作为高空高速战略侦察平台的核心外形与布局特征。从实际应用场景来看，该型飞行器的核心用途是在高空域执行长航程侦察任务，依托气动外形设计实现高速飞行下的结构稳定性，建模过程中优先还原了其翼身融合的整体布局，两侧并列布置的发动机舱与机身的衔接曲面做了连续过渡处理，保证气动外形的还原度符合实际装备的结构逻辑。设计思路上，首先梳理了整机的气动轮廓边界：尖锐的锥形机头逐步向后扩展，与三角翼主体平滑衔接，机身截面沿纵向呈现渐变收窄的形态，垂尾采用外倾双垂尾布局，兼顾高速飞行下的航向稳定性与侧向隐身相关的外形特征，发动机舱独立布置于机翼两侧，进气道采用可调激波锥的结构外形，还原了其适配高速进气需求的结构特点。建模过程中对整机的安装边界做了对应还原，机身长度方向的比例严格参照实机的尺寸关系，翼展与机身长度的比值符合实机的参数比例，机翼后掠角度、发动机舱的安装倾角、垂尾的外倾角度都做了对应约束，保证各部件的相对位置关系符合实机的装配逻辑。机身表面的红色轮廓线对应蒙皮的分块接缝位置，建模时预留了蒙皮分块的结构边界，可用于后续细化蒙皮连接结构、检修口盖等细节。挂载的模拟载荷部件还原了其侦察任务相关的外挂构型，载荷与机身挂点的连接位置做了贴合处理，保证安装接口的位置符合机身下部的结构布局。从结构设计角度看，该模型可用于航空装备结构教学、气动外形演示、影视道具建模等场景，各部件的分块逻辑清晰，机身主体、发动机舱、尾翼、机头、外挂载荷均为独立建模的实体部件，可单独拆分用于结构拆解演示，曲面部分采用G2连续过渡处理，避免了曲面褶皱、曲率突变的问题，符合工业级外观建模的精度要求。建模时充分考虑了高速飞行器的气动外形特点，所有外露棱边都做了符合实机的倒角与修形处理，没有出现尖锐直角等不符合实际装备加工逻辑的结构，发动机尾喷口的收敛扩张结构也做了外形还原，可直观展示其动力段的外形特征。
