大扭矩防水型航模舵机结构设计

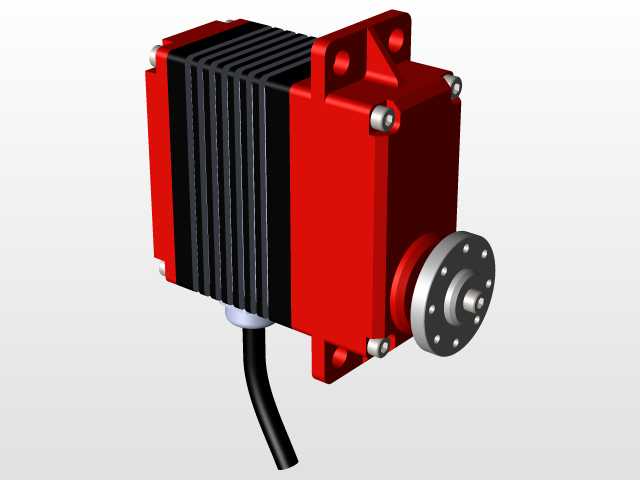

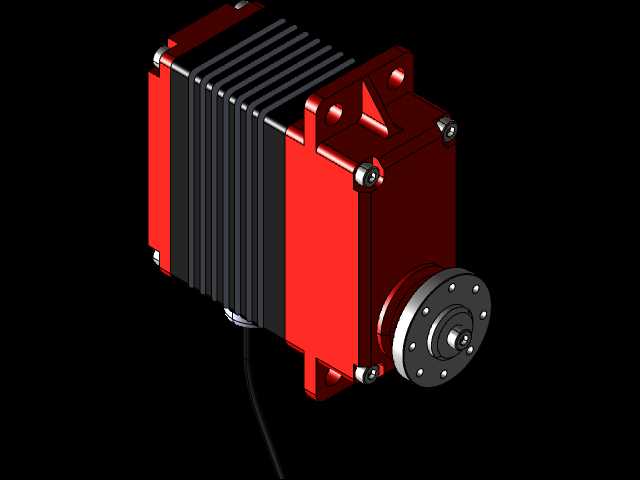

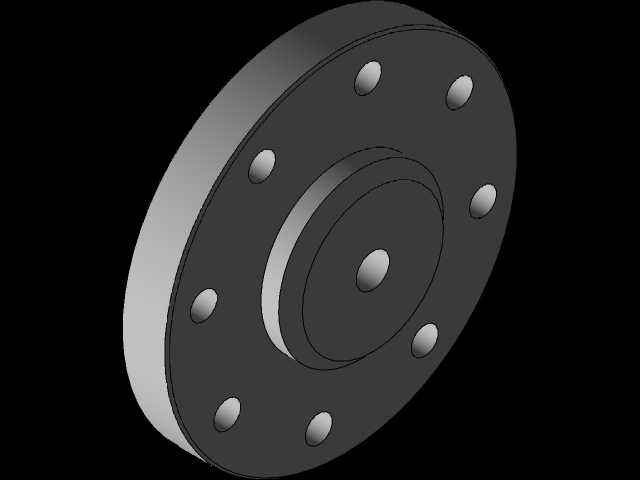

这款舵机的三维结构设计，最初是针对户外航模、工业巡检无人机的舵面驱动需求展开的，日常作业中这类设备常面临降雨、扬尘甚至短时涉水的工况，普通舵机的密封缺陷很容易导致内部电路短路、齿轮组卡滞，因此在结构设计阶段就把防护性能放在了核心位置。从结构布局来看，外壳采用多段拼接式设计，主体散热段布置了平行排布的散热鳍片，舵机持续输出大扭矩时，绕组和驱动板产生的热量可以通过鳍片快速散出，避免长时间工作出现过热退磁、扭矩衰减的问题；输出端采用带安装法兰的金属轴座，法兰盘上均匀布置了6个安装孔，适配市面上绝大多数标准航模舵机的安装孔位，不需要额外做转接件就能直接替换原有舵机，降低改装的结构适配成本。

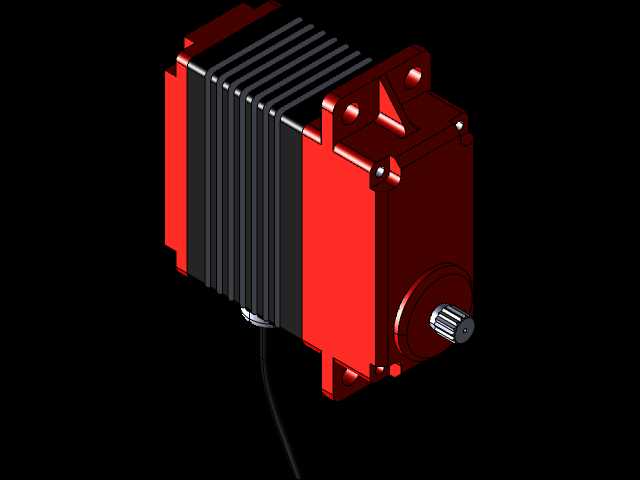

在安装边界的考量上，这款舵机的主体安装耳采用一体化凸台结构，上下两组安装孔的间距符合通用大扭矩舵机的安装规范，安装时只需要在设备机架上开出对应尺寸的定位孔，用标准螺丝就能完成固定，不需要额外设计定制安装支架；出线端采用了密封胶圈压合结构，线材从壳体侧面引出，接口位置做了下沉式设计，配合防水胶圈可以阻挡液态水、粉尘从出线缝隙进入壳体内部，满足户外复杂工况的使用要求。

从功能特性来说，这款舵机内部采用金属齿轮组传动，相比塑料齿轮的舵机，抗冲击负载能力更强，无人机做特技动作、航模遇到气流冲击时，舵面传递回来的反向冲击力不会轻易打坏齿轮；输出轴采用双轴承支撑结构，径向承载能力更强，长时间带负载运行也不会出现轴晃动、舵面虚位的问题，控制精度更稳定。实际应用场景中，除了航模无人机的舵面控制，这款舵机也可以用于小型自动化设备的角度执行、机器人关节的转动驱动，只要安装空间、扭矩参数匹配，就能直接作为标准执行元件集成到设备结构中。做三维建模的时候，每一处安装孔的位置公差、壳体拼接的止口尺寸、齿轮组的啮合间隙都做了对应约束，装配状态下不会出现干涉问题，结构工程师做选型验证时，可以直接调取模型做装配干涉检查，不需要重新测绘建模，能缩短设备开发阶段的结构验证周期。
