阳光天空X系列外转子无刷电机结构设计

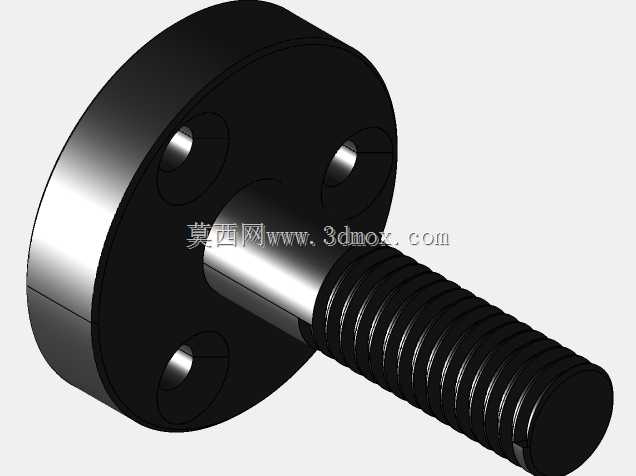

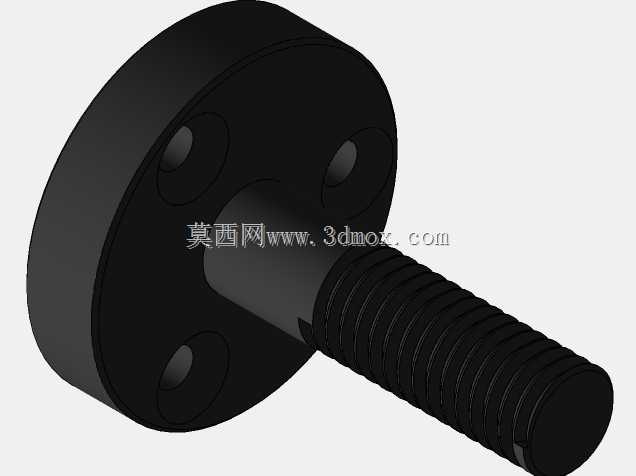

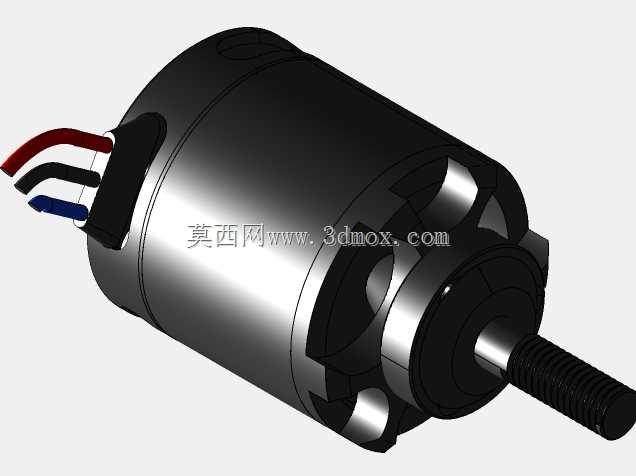

这款外转子无刷电机的三维结构设计，首先要考虑的是航模动力场景的实际安装约束，输出轴采用带外螺纹的轴伸设计，可直接适配螺旋桨的锁紧安装，不需要额外加装转接轴套，能减少动力输出端的传动间隙，降低高速运转时的动平衡偏差。从结构布局来看，定子绕组固定在中心基座位置，外转子壳体内嵌永磁体，转动时包裹定子做旋转运动，这种结构相比同尺寸内转子电机能获得更大的扭矩输出，适配固定翼航模、多旋翼无人机的巡航动力需求，也可用于小型桌面自动化设备的旋转驱动场景。

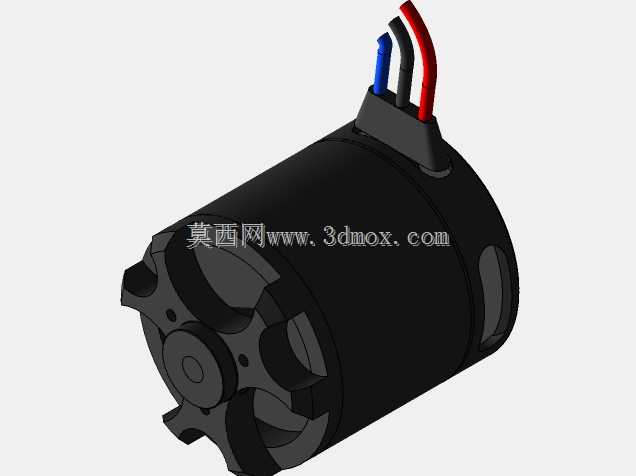

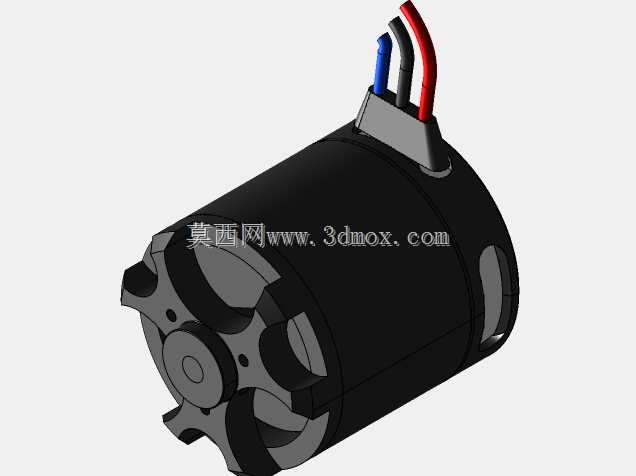

设计过程中，出线端采用三线分色排布，红黑蓝三色线分别对应三相绕组的接线端，出线位置做了橡胶护线套结构，避免装机走线时线材弯折断裂，同时在出线侧的端盖上做了定位凸台，可匹配安装座的卡槽实现快速定位，不需要反复调整同心度。外壳的散热槽沿圆周方向均匀分布，在转子高速旋转时能带动气流沿槽道流动，带走绕组工作产生的热量，避免长时间大负载运转出现退磁问题。

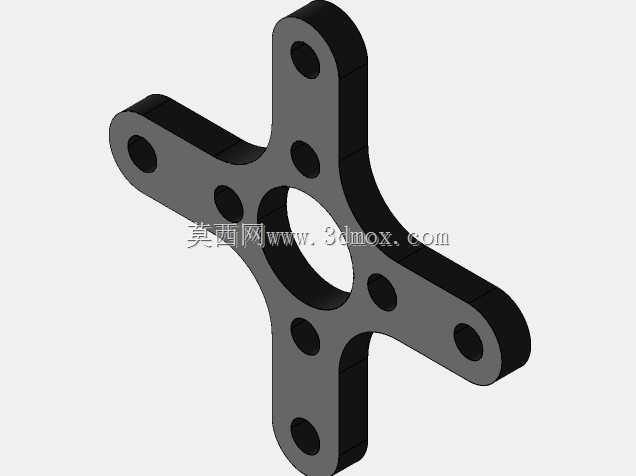

从安装边界来看，电机主体为圆柱型结构，安装孔位分布在出线端端盖的圆周方向，孔位间距适配主流航模电机安装座的标准尺寸，装机时不需要额外打孔修改安装架。输出轴的螺纹长度经过匹配计算，既可以满足常规螺旋桨的安装厚度需求，也预留了加装防松螺母的空间，避免飞行过程中螺旋桨松脱。转子外壳做了轻量化的切削减重设计，在保证壳体结构强度、避免高速旋转出现形变的前提下，尽可能降低转动惯量，提升电机的响应速度，在油门快速变化时能更快调整转速，适配航模飞行时的动态动力需求。

建模过程中对绕组的排布、永磁体的贴合位置都做了等比例还原，轴承位的配合公差按照小间隙配合设计，既保证转子转动顺畅，也能避免径向窜动，端盖与定子基座的配合采用止口定位，装配时可自动保证同轴度，减少装配调试的工作量。
