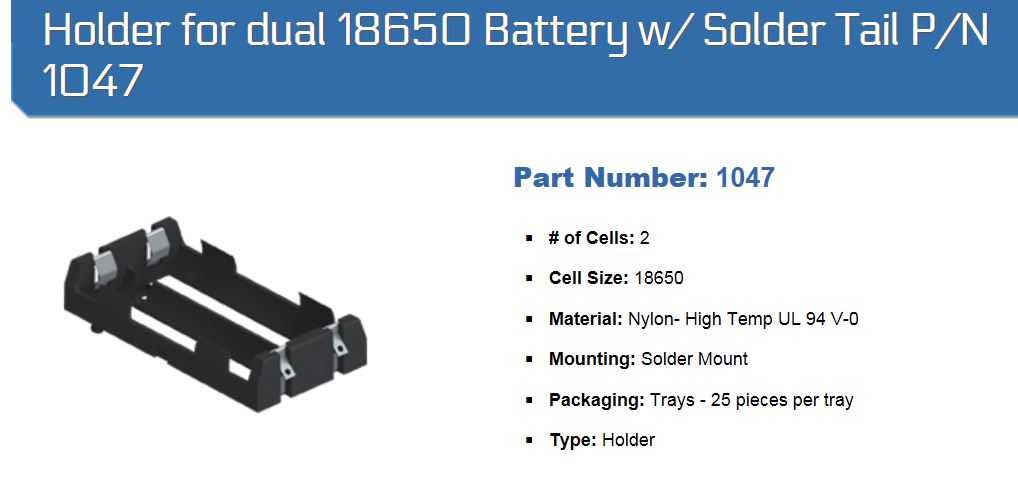

Keystone双槽18650焊片式电池固定支架

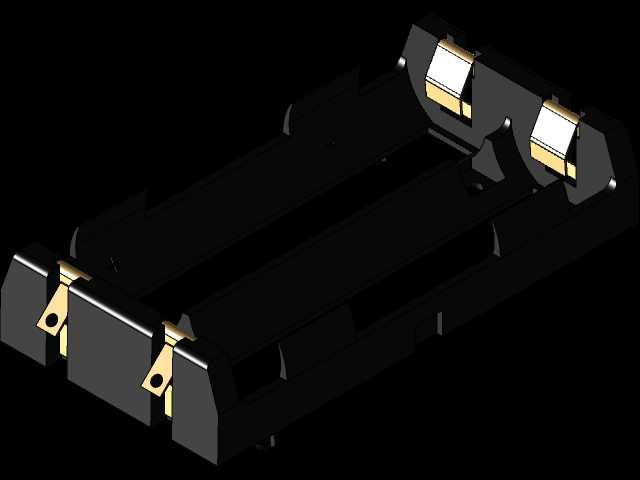

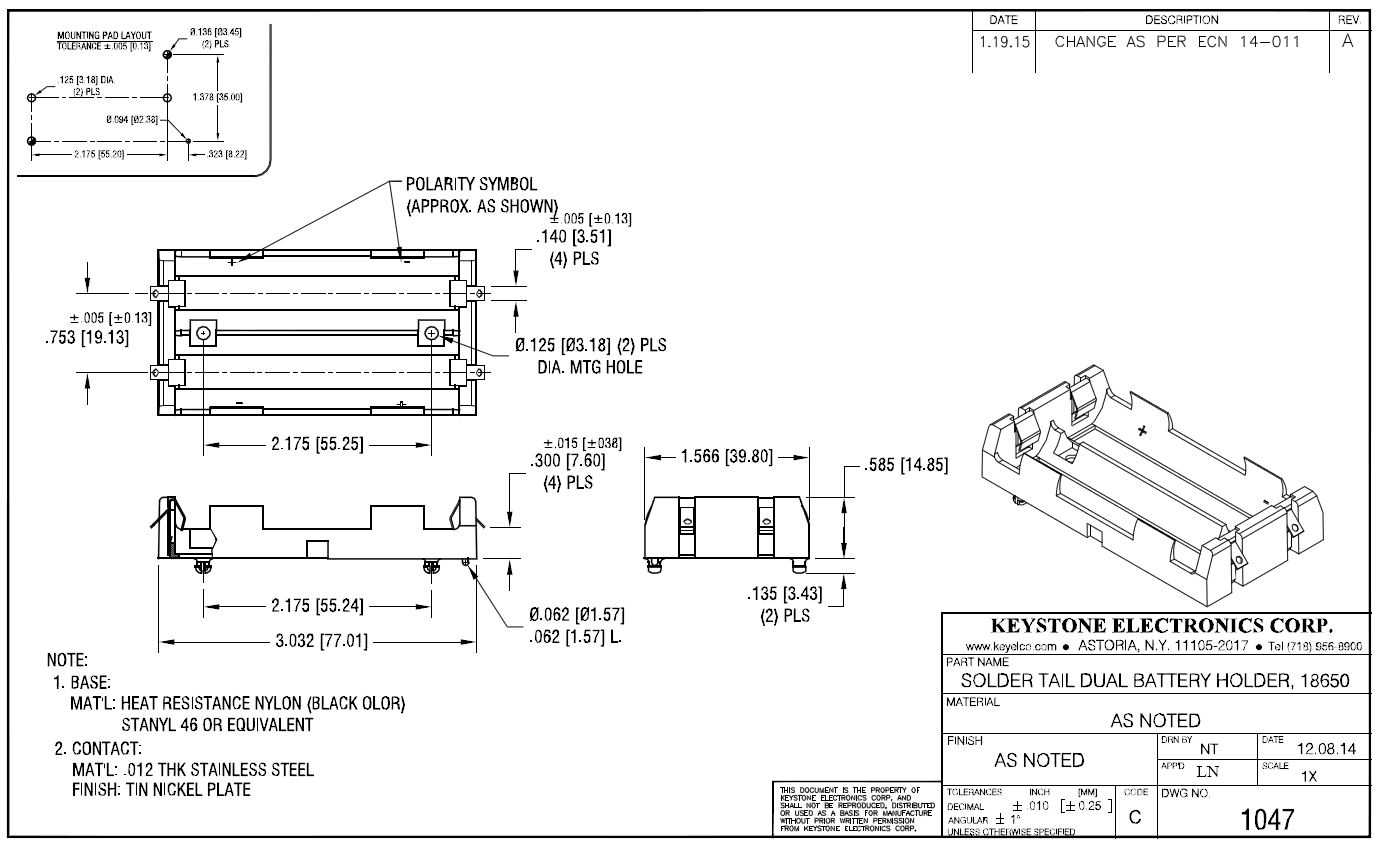

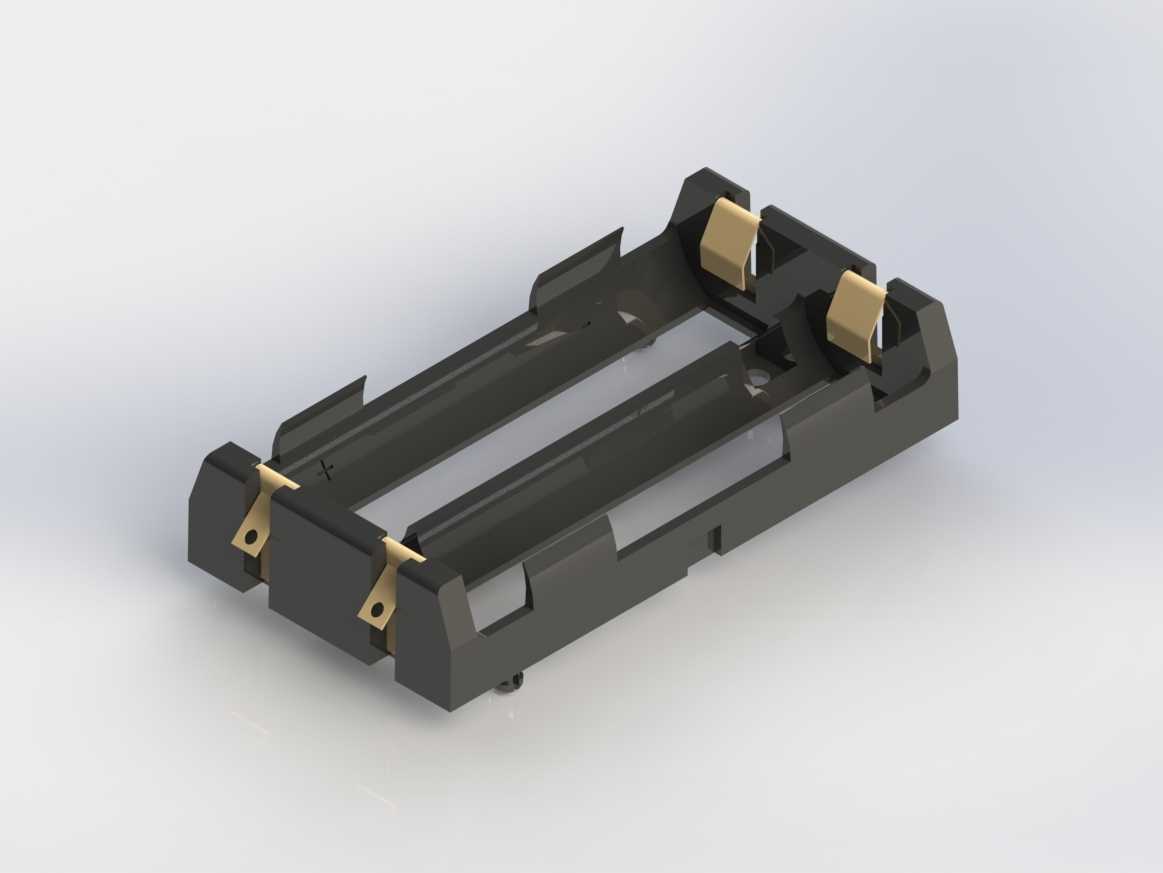

这款双位电池固定座，主要面向需要搭载两节18650规格圆柱电芯的电子设备、便携储能终端、小型工业控制板卡等场景做配套结构件使用，核心作用是为圆柱电芯提供稳定的机械限位与可靠的电气连接界面，避免设备在运输、使用过程中受振动、冲击载荷时电芯出现移位、触点松脱等失效问题。从结构设计逻辑来看，支架主体采用绝缘耐温的工程塑料注塑成型，整体为长条形槽式结构，槽体内腔做了适配18mm直径圆柱电芯的弧形贴合面，两个电芯安装位平行排布，单槽有效容纳长度匹配65mm标准长度的18650电芯，槽体侧壁设置了多道弹性卡扣凸筋，电芯压入后可依靠塑料自身的弹性形变实现径向卡紧，不需要额外粘接或捆扎就能限制电芯的径向窜动。支架两端的金属连接端子采用带焊尾的S型弹片结构，也就是常说的S-Tab焊料标签结构，弹片接触端做了弧形凸起设计，和电芯正负极端面接触时能保持稳定的接触压力，降低接触电阻，焊尾部分伸出支架本体之外，可直接穿过PCB板对应的安装孔做波峰焊或者手工焊接，不需要额外的导线转接，能大幅提升组装环节的作业效率。在安装边界设计上，支架底部设置了两个定位柱，可对应PCB板或者设备壳体上的定位孔做预装定位，底部平面和安装基面完全贴合，整体安装后的占用空间紧凑，不会额外挤占设备内部的布线空间；两端的焊片端子位置做了防呆设计，正负极对应的焊片外形有细微区分，可避免组装时出现极性接反的低级失误。实际选型使用时需要注意，该支架适配的是标准尺寸18650圆柱电芯，不支持带保护板的加长款电芯，安装时电芯需顺着槽体导向平推压入，不可斜向硬撬避免弹片变形或者塑料槽体开裂；焊接焊尾时需要控制焊接温度与时长，避免高温传导至塑料主体导致安装柱熔化变形，影响后续固定精度。这类支架在手持检测仪器、便携通讯设备、小型后备电源模块等产品的结构设计中应用十分广泛，相比导线焊接的固定方式，采用一体化支架的方案能让电芯排布更规整，设备内部空间利用率更高，同时批量组装时的一致性更好，能有效降低产品组装环节的人工成本，也能提升成品的抗振可靠性，避免长期使用后焊点松脱导致的供电中断问题。
