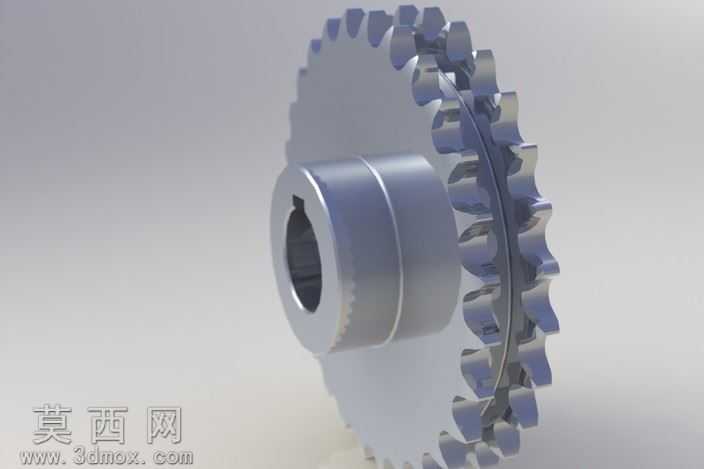

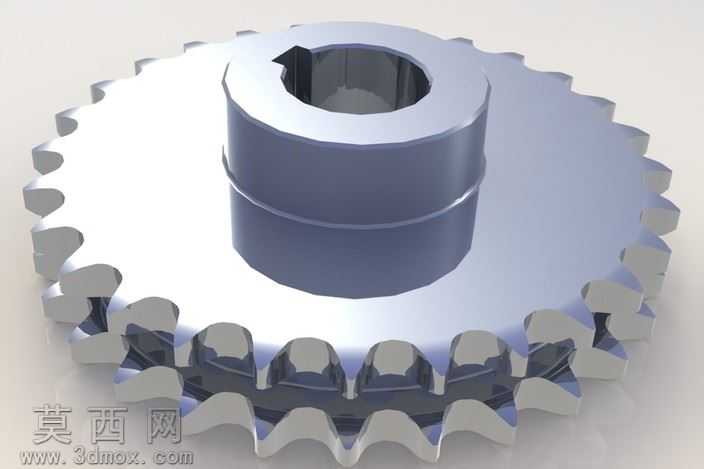

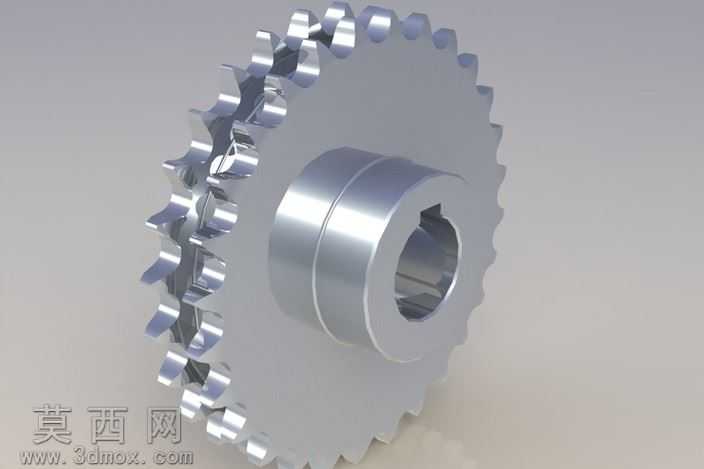

带键槽轮毂双排齿链轮三维结构设计

本链轮采用三维参数化建模方式完成整体结构设计，建模过程中先以齿形啮合标准为核心依据，先绘制链轮分度圆、齿顶圆、齿根圆的基准草图，严格匹配对应链条的节距、滚子直径参数，逐齿勾勒齿廓曲线，保证每一个齿的齿形角度、齿槽圆弧半径都符合链传动的啮合要求，避免传动过程中出现卡链、跳齿的问题。完成齿形部分建模后，针对轮毂结构进行细化设计，轮毂部分采用阶梯轴套式结构，中心开设适配传动轴的安装通孔，孔内加工标准键槽，用于实现链轮与传动轴的周向固定，保证扭矩传递过程中不会出现相对转动；轮毂与齿圈之间采用平滑过渡的辐板结构连接，在保证整体结构强度的前提下，尽可能降低零件的整体重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能。材质渲染阶段采用金属合金钢材质效果，对齿面、轮毂外圆、安装孔内壁分别设置不同的表面粗糙度参数，齿面部分设置较高的光洁度效果，模拟实际零件经过精加工后的表面状态，轮毂端面与辐板部分设置适度的磨砂金属质感，还原普通机加工后的表面纹理，同时添加真实的环境反射效果，让金属材质的冷硬质感得到充分呈现。整体结构设计充分考虑了实际加工与装配的工艺性，所有过渡圆角、倒角尺寸都符合机械加工的规范要求，没有出现无法加工的尖锐死角或者干涉结构，键槽的尺寸、位置公差都严格遵循键连接的国家标准，能够直接对接常规的传动轴安装需求，双排齿的结构设计相比单排链轮能够承受更大的传动载荷，适用于重载工况下的链传动场景，可用于输送设备、农业机械、通用机床等多种需要链传动的机械设备中，建模过程中保留了完整的参数化特征，后续可根据不同的传动比、载荷需求快速调整齿数、轮毂直径、键槽尺寸等参数，快速衍生出不同规格的链轮模型，大幅提升同系列零件的设计效率。
