ULA火箭硬件挑战者连接件结构设计

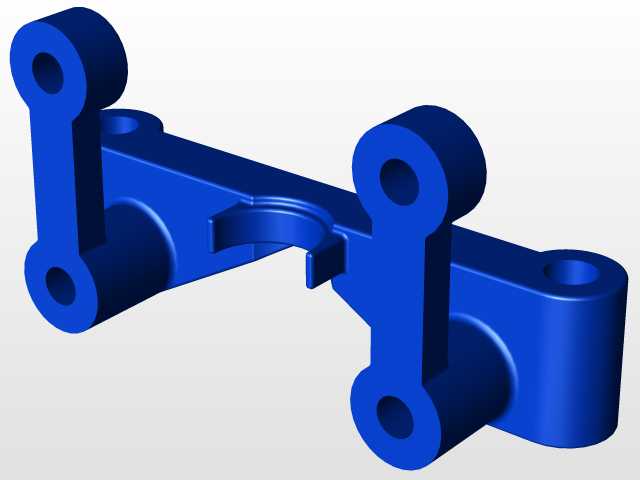

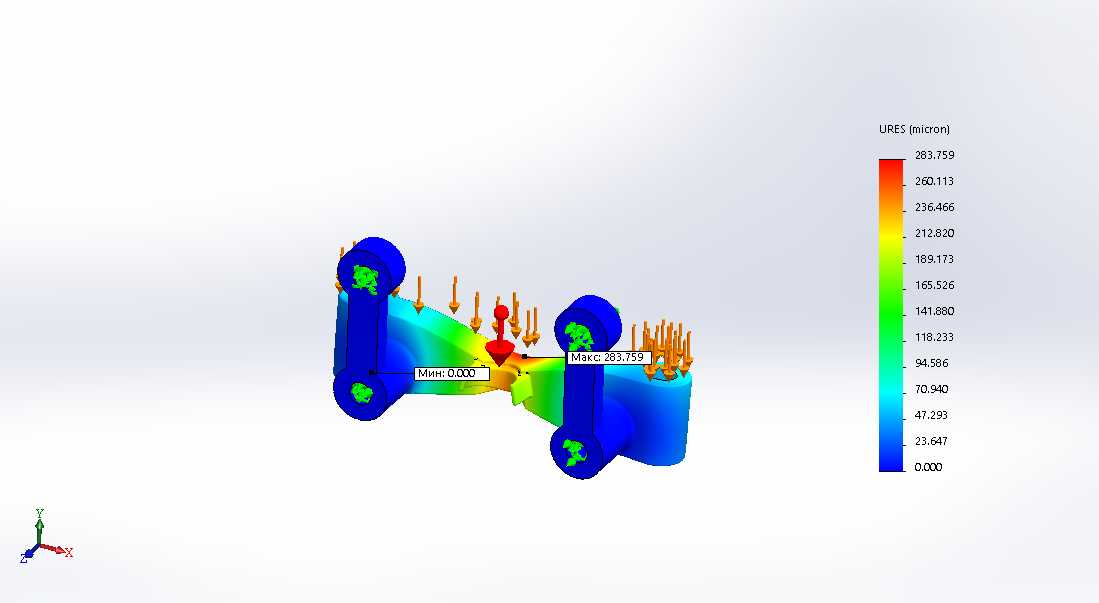

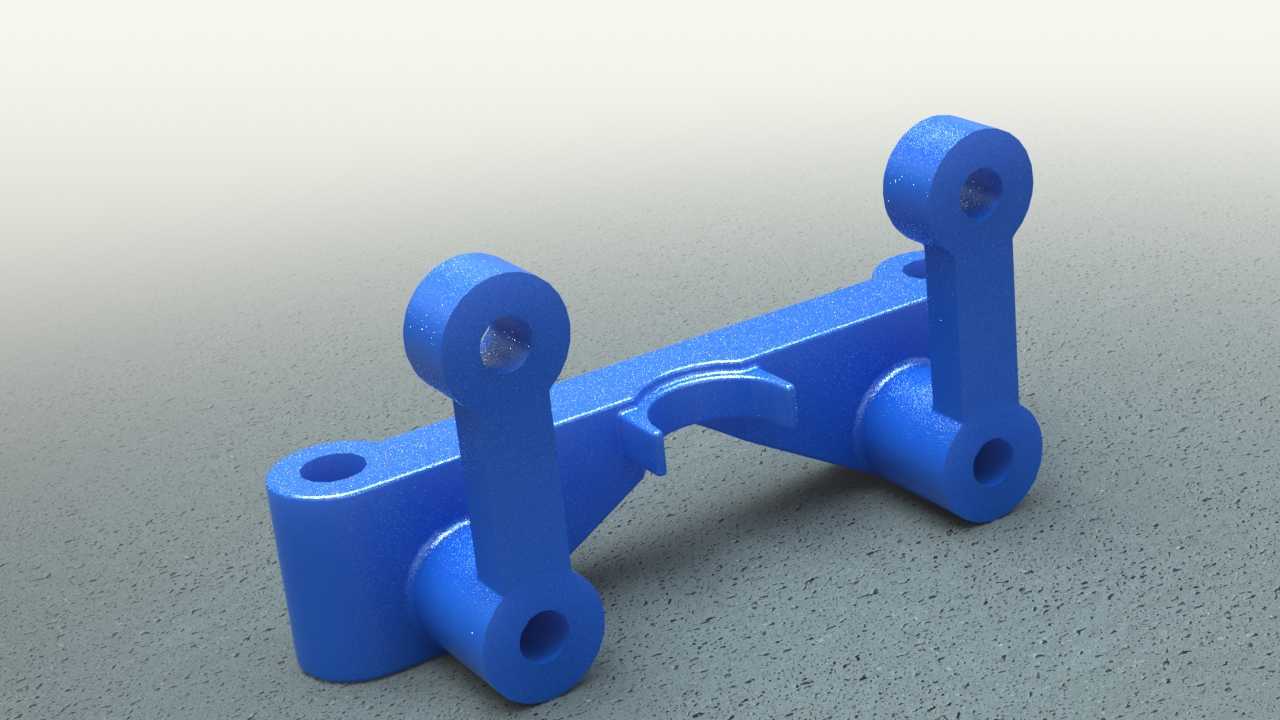

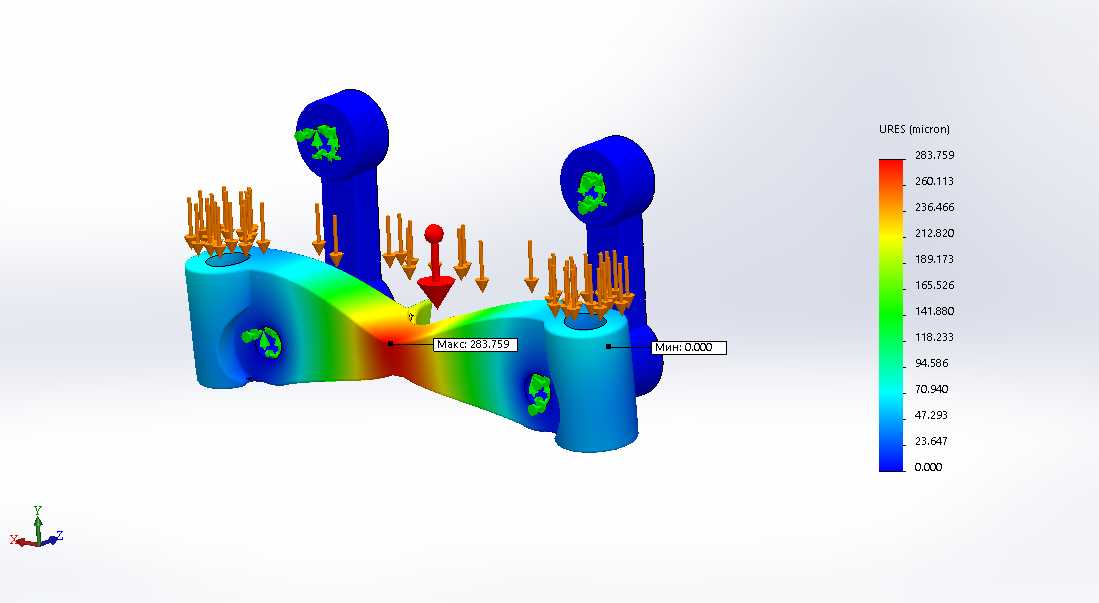

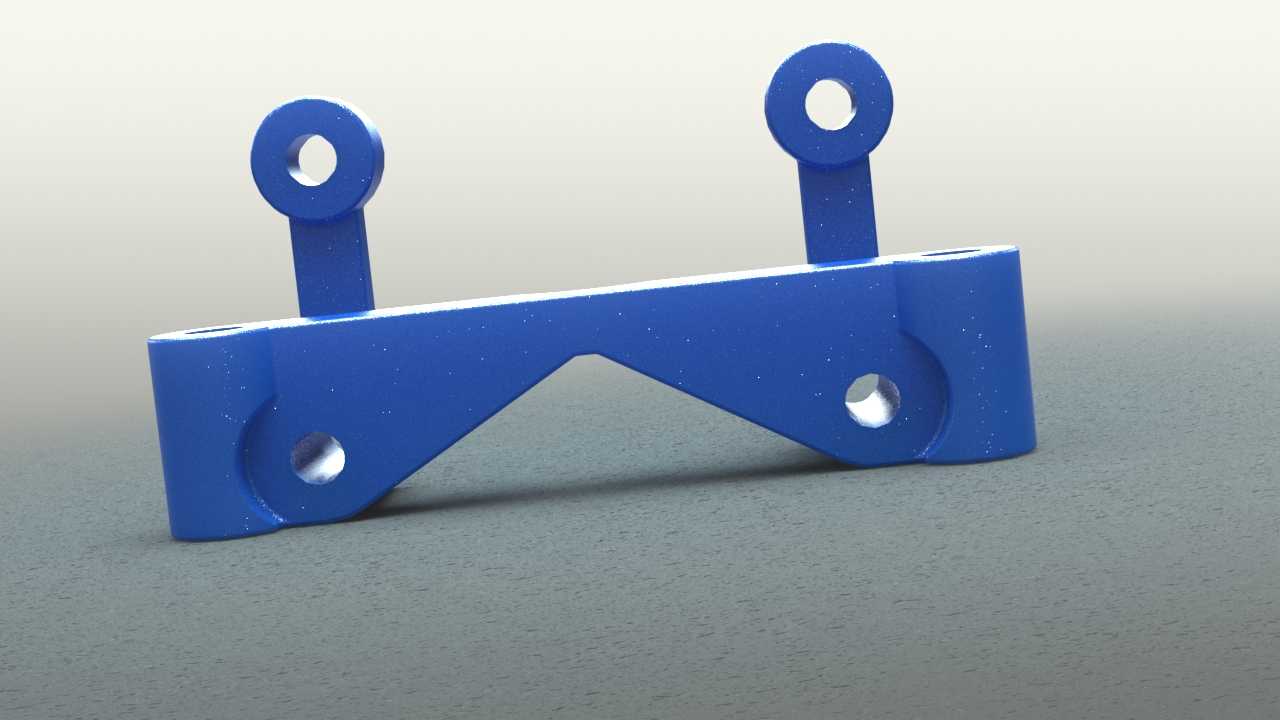

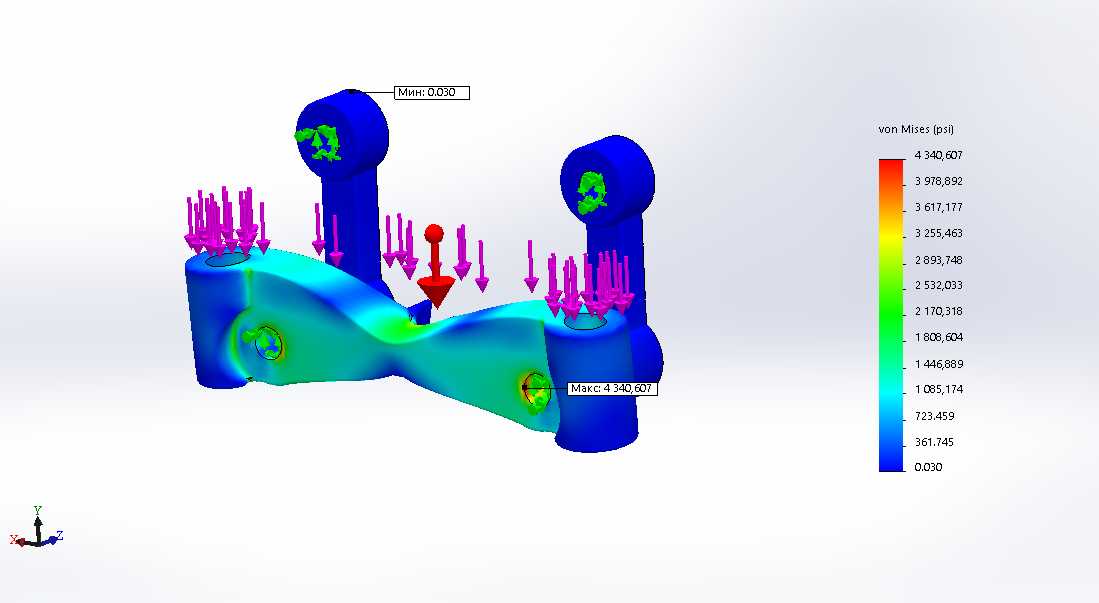

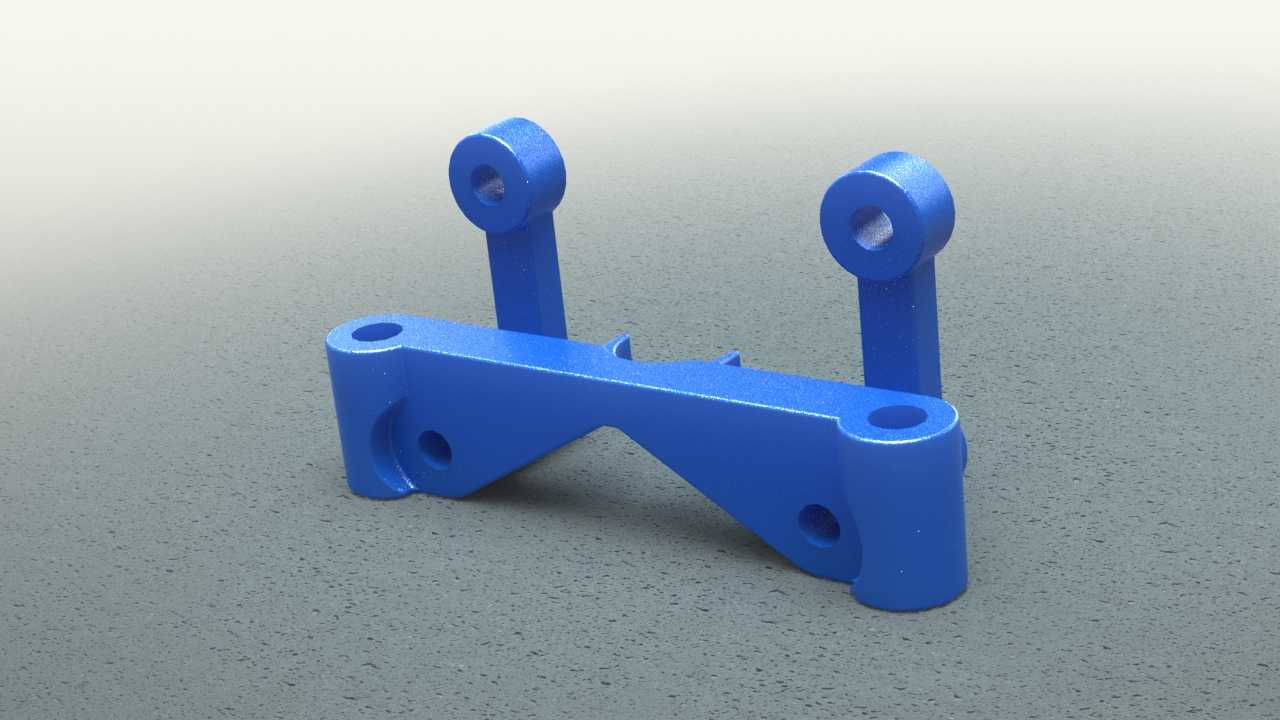

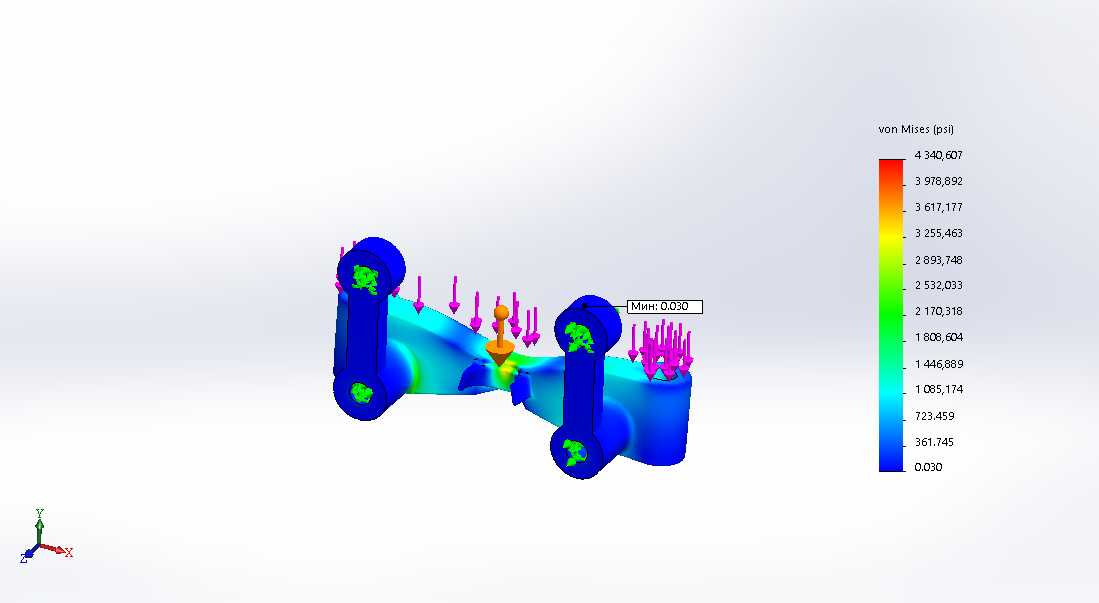

该零件为ULA火箭硬件挑战者项目中的承载连接件，采用Ultem 9085高性能工程塑料制作，这类材料在航天领域多用于非主承力但需兼顾轻量化与耐温性能的结构部位，实际服役场景中需要承受发射阶段的振动载荷、气动加热带来的温度变化，以及装配过程中的预紧力作用。从结构外形来看，零件整体为对称式双凸耳布局，两端的圆柱凸台为安装定位基准，凸台中心预留安装孔位，用于与相邻箭体结构或载荷支架通过紧固件连接，中间的过渡段采用流线型变截面设计，既可以降低气动阻力，也能在保证结构强度的前提下尽可能去除冗余材料，实现轻量化目标。设计过程中首先完成安装边界的约束定义，两端安装孔的中心距、凸台外径与长度均匹配对应安装接口的尺寸公差要求，避免装配时出现干涉问题；中间过渡段的曲面造型经过多轮拓扑优化，在载荷传递路径上保留足够的材料厚度，非主要受力区域做减薄处理，平衡重量与结构刚度。从仿真云图可以看到，受力加载方向对应实际服役中的载荷输入方向，最大应力出现在中间过渡段的载荷作用点位置，最小应力分布在两端凸台的外侧区域，应力梯度变化均匀，没有出现明显的应力集中突变点，说明结构过渡区域的圆角设计、壁厚变化率控制符合力学性能要求，不会在载荷作用下出现局部断裂失效的风险。零件表面的标识区域用于装配过程中的定位识别，方便操作人员快速确认安装方向，避免错装问题。这类航天用结构件在设计时除了满足静强度要求，还需要考虑材料的各向异性特性，Ultem 9085作为3D打印常用的高性能材料，打印方向的设置会直接影响零件的最终力学性能，因此建模阶段就需要同步考虑后续制造工艺的可行性，将安装孔的轴线方向设置为与打印层叠方向垂直，提升孔位的承压能力，避免层间剪切失效。实际应用中，该零件可用于火箭内部线缆支架、小型载荷安装座等部位，相比同强度的金属零件，重量可降低40%以上，且无需开模即可快速迭代制造，适配航天项目快速验证的研发节奏。在安装边界校核上，零件的整体外轮廓尺寸满足箭体内部的安装空间要求，不会与周边的管路、线缆等部件产生运动干涉，两端凸台的端面平面度、安装孔的同轴度均按照航天级公差要求设定，保证装配后的连接刚度，避免发射振动过程中出现连接松动问题。
