多旋翼载人低空飞行器结构设计方案

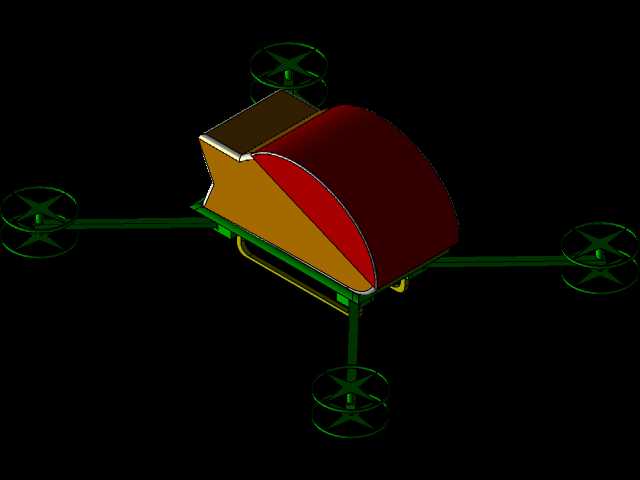

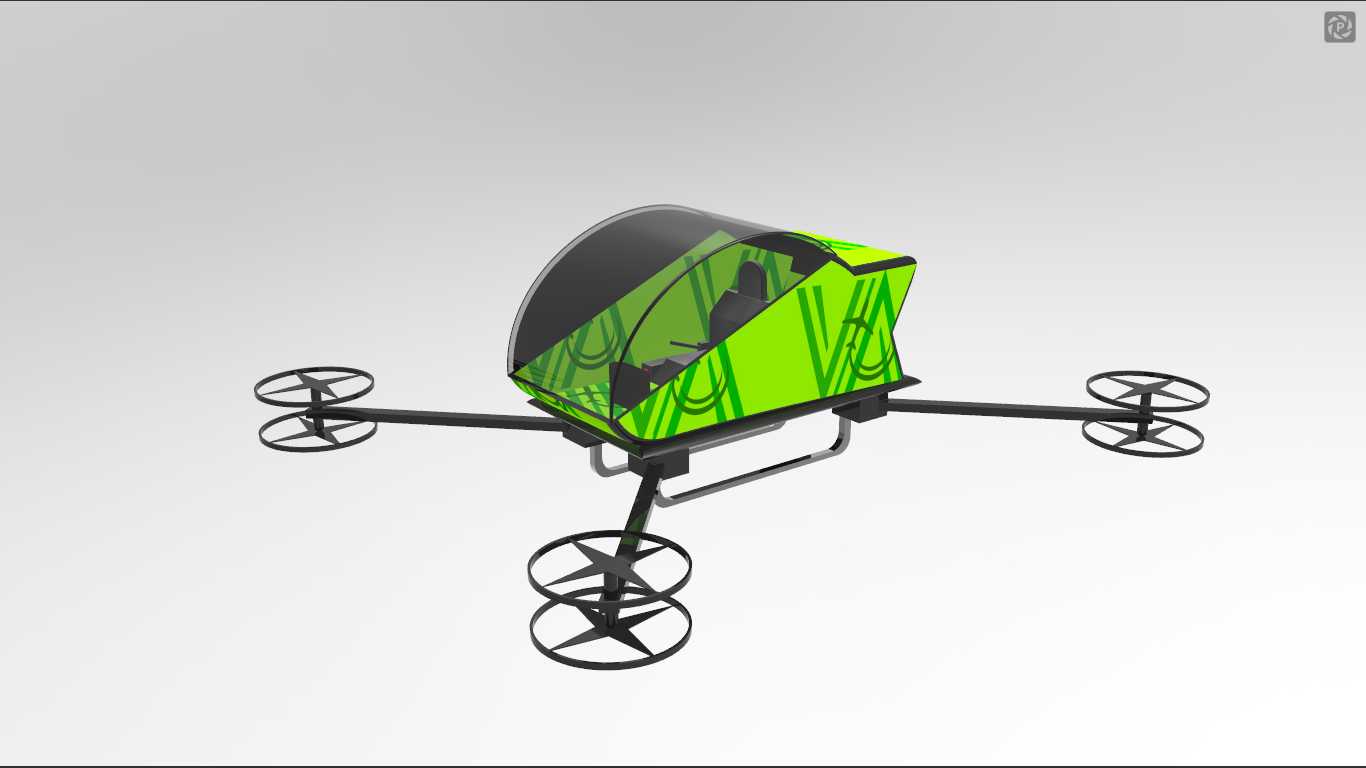

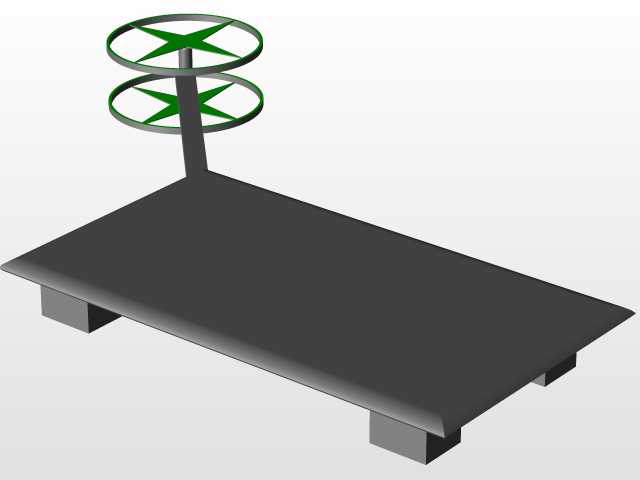

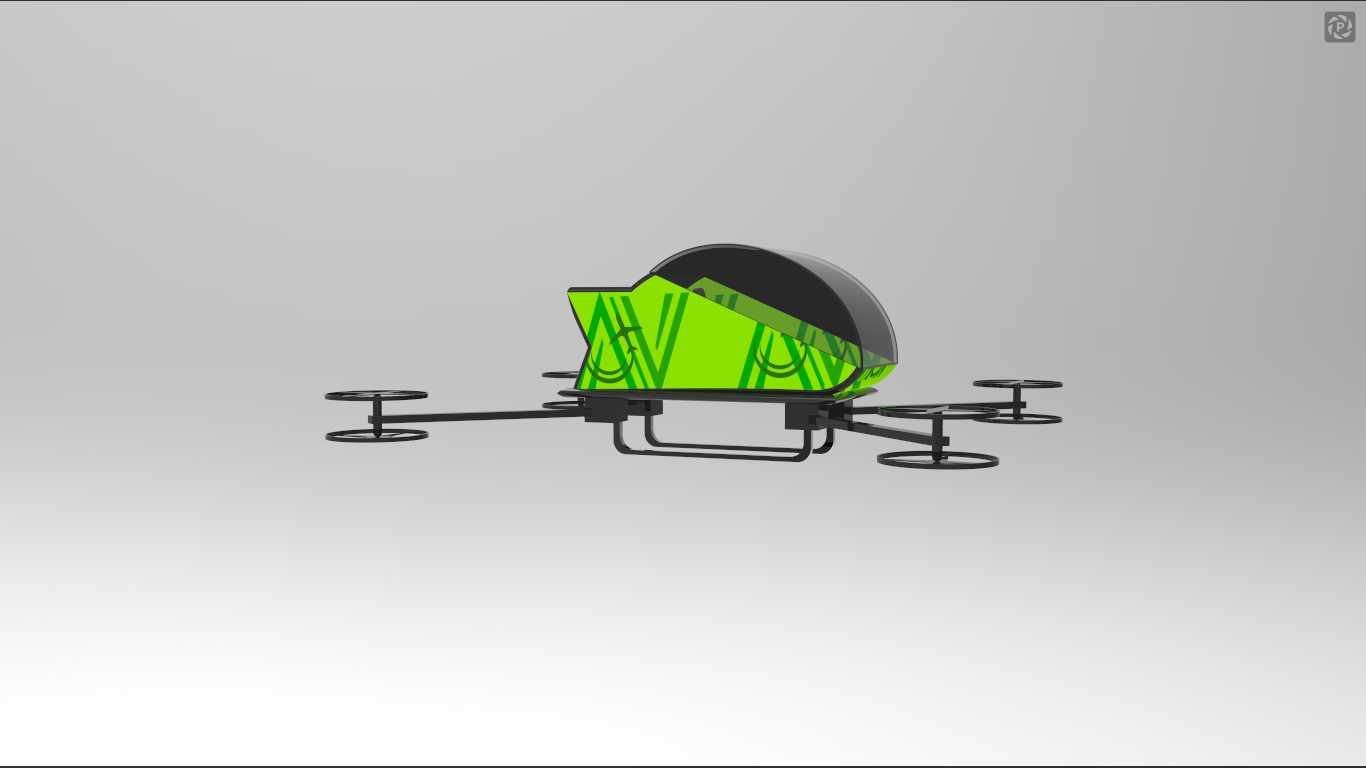

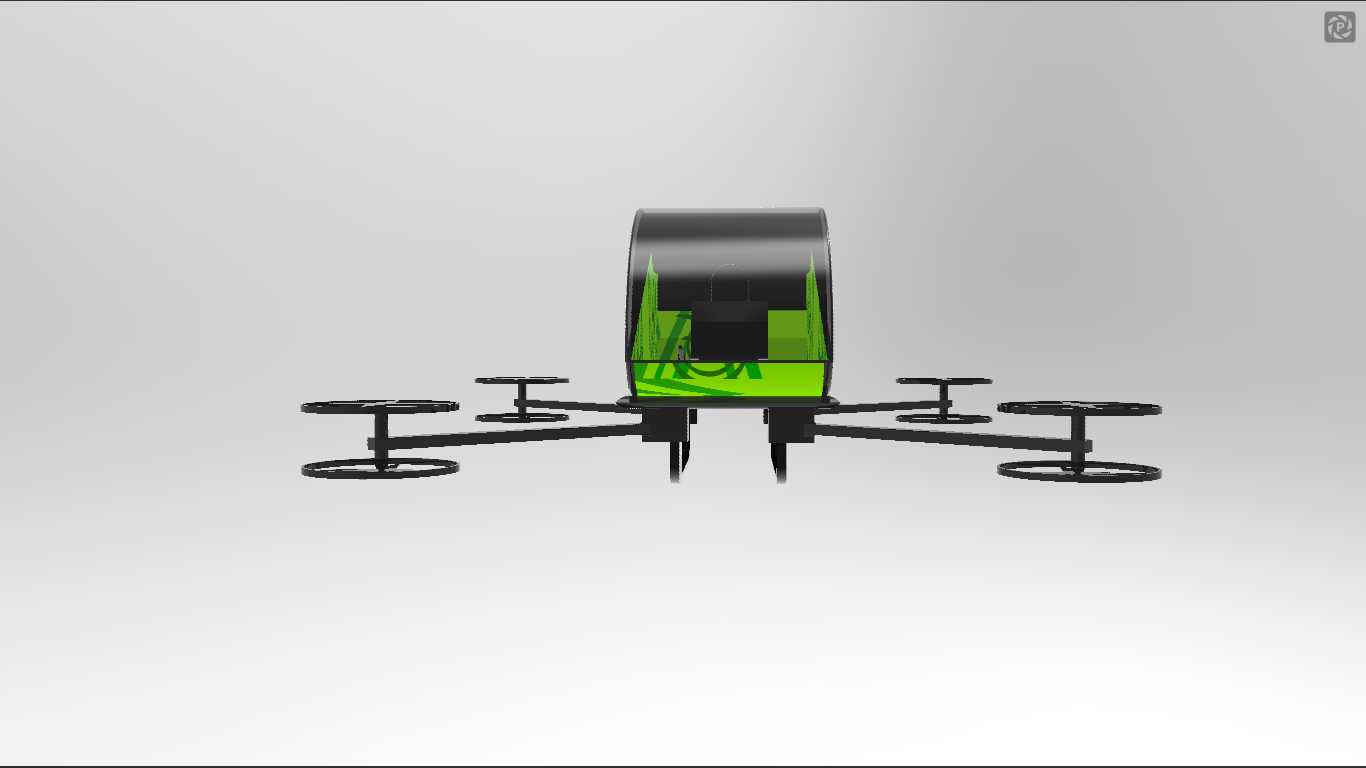

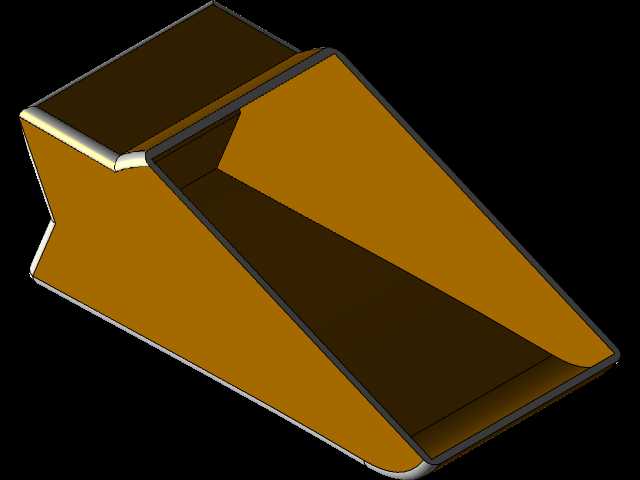

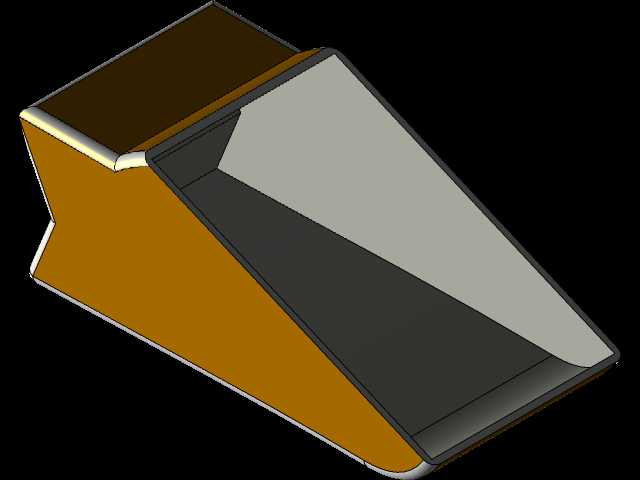

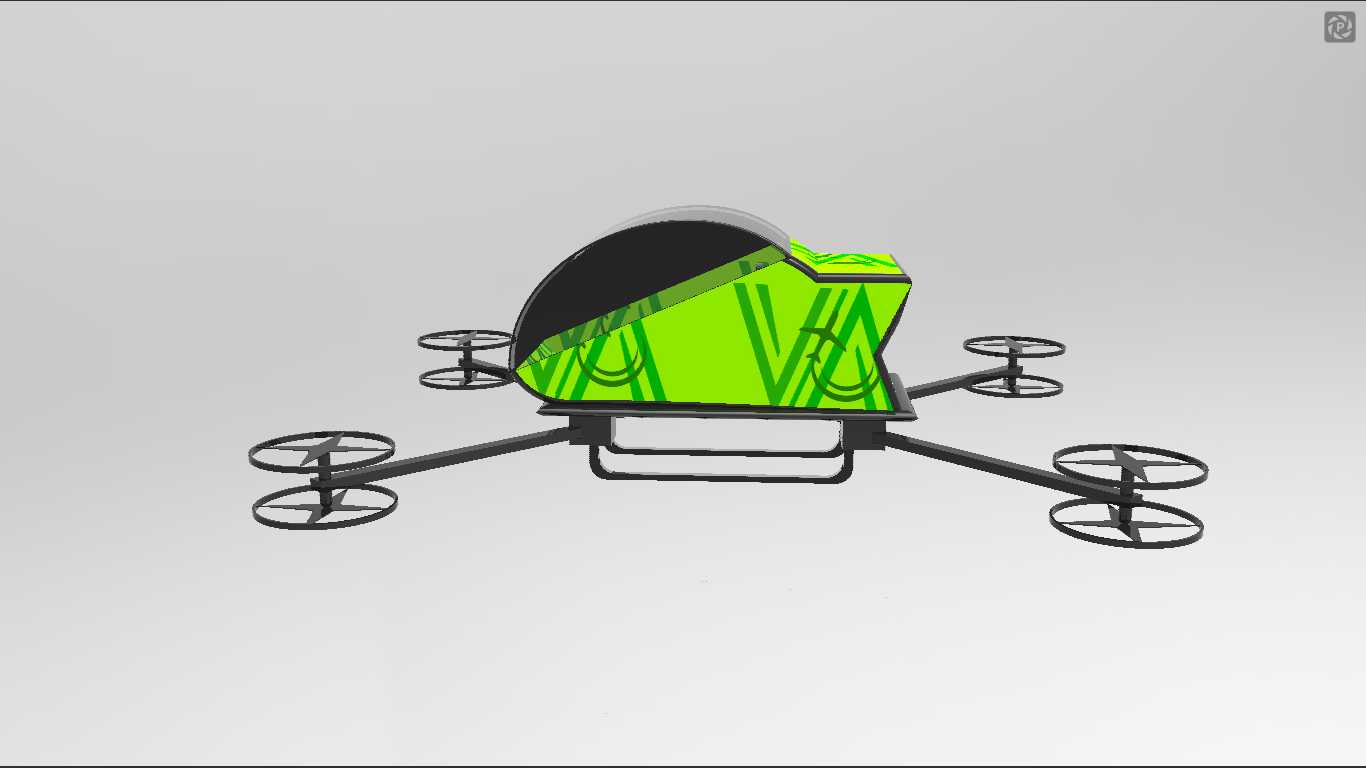

这款多旋翼载人低空飞行器的设计，首先围绕城市低空短途出行、景区观光、应急场景快速投送的核心需求展开，区别于传统消费级航拍无人机，其结构设计全程围绕载人场景的安全冗余、载荷适配做针对性优化。从整体布局来看，采用四组共轴双旋翼的动力排布，每组机臂末端设置上下两层旋翼，相比同尺寸单旋翼布局，在不扩大整机横向尺寸的前提下提升了总升力冗余，单组旋翼出现动力故障时，剩余动力单元仍可维持姿态稳定迫降，适配载人场景的安全要求。座舱部分采用半包围流线型壳体设计，前部配置弧形透明视窗，兼顾驾乘人员的前方视野与气动减阻需求，座舱内部预留单人驾乘空间，座椅位置与重心点做了重合校准，避免人员乘坐时整机重心偏移影响飞控姿态解算精度，座舱外壳采用轻量化复合板材做骨架蒙皮结构，在保证结构抗冲击强度的前提下尽可能降低自重，提升有效载荷占比。机臂采用碳纤维管材一体成型，与座舱主体的连接位置设置加强筋结构，抵消旋翼高速转动时传递到机身的振动载荷，避免长期使用后连接位置出现疲劳松动。下部的滑橇式起降架采用弯折金属管材制作，起落架的横向跨度大于旋翼的最大回转直径，在不平整地面起降时可提供足够的支撑稳定性，同时起降架与座舱底部预留了足够的缓冲间隙，可加装阻尼缓冲垫，降低硬着陆时的冲击传递到座舱内部。设计过程中对整机的安装边界做了明确约束：旋翼旋转时的最大外廓尺寸控制在小型通航起降点的允许范围内，整机高度满足普通车库的停放限高要求，机臂与座舱的连接位置采用快拆结构设计，可在运输时快速拆卸机臂，缩小转运时的外包装尺寸。动力系统的安装位预留了标准走线槽，所有动力线、信号线沿机臂内部空腔布设，避免外露线路在飞行过程中受气流扰动出现剐蹭旋翼的风险，座舱后部预留了动力电池的安装舱位，舱位设置快拆锁止结构，可实现地面快速换电补能，适配高频次短途出行的运营需求。旋翼桨叶采用低雷诺数翼型设计，在保证升力系数的同时降低转动噪音，适配城市低空飞行的噪音管控要求，飞控系统的安装位设置在座舱重心位置的减震平台上，隔离旋翼振动对传感器精度的干扰，保证姿态数据采集的准确性。
