承受拉伸载荷的柔性连接关节接头结构

　　这类关节接头常应用在需要小幅角度补偿的拉杆传动场景中，比如架空线路的拉杆张紧结构、轻型起重设备的拉杆连接部位、农业机械的杆件联动机构里，都能见到这类结构的身影。它的核心作用是连接两根承受轴向拉伸载荷的杆件，当两根杆件的安装同轴度存在微小偏差，或是设备运行过程中杆件受载后出现小幅角度偏移时，这类接头可以通过自身的结构间隙吸收偏移量，避免杆件因附加弯矩产生应力集中，提前出现疲劳断裂的问题。从结构设计来看，接头主体采用一体化锻坯加工的思路，中间的主体块承担主要的载荷传递作用，两侧伸出的同轴圆柱轴头用于和拉杆端部的连接座配合，轴头的直径根据额定拉伸载荷做匹配设计，轴头根部做了圆弧过渡处理，避免截面突变带来的应力集中问题。

　　主体块上的叉形开口结构是实现柔性补偿的关键，开口的宽度尺寸略大于配套连接耳板的厚度，安装时连接耳板插入开口后通过销轴贯穿连接，开口两侧的壁板厚度经过强度校核，能够承受额定载荷下的剪切力与拉应力，同时预留的微小间隙允许耳板与接头之间产生3度以内的相对转动，足以覆盖绝大多数工程场景下的安装偏差与运行变形量。在安装边界方面，这类接头的整体轴向尺寸需要和配套拉杆的端部螺纹长度做匹配，轴头的伸出长度要保证连接后锁紧螺母有足够的啮合螺纹圈数，同时不会因为轴头过长导致安装后和周边结构产生运动干涉。叉形开口的开口方向需要根据设备的实际摆动方向做安装定位，确保接头的转动平面和杆件的预期偏移平面保持一致，避免出现侧向别劲的问题。

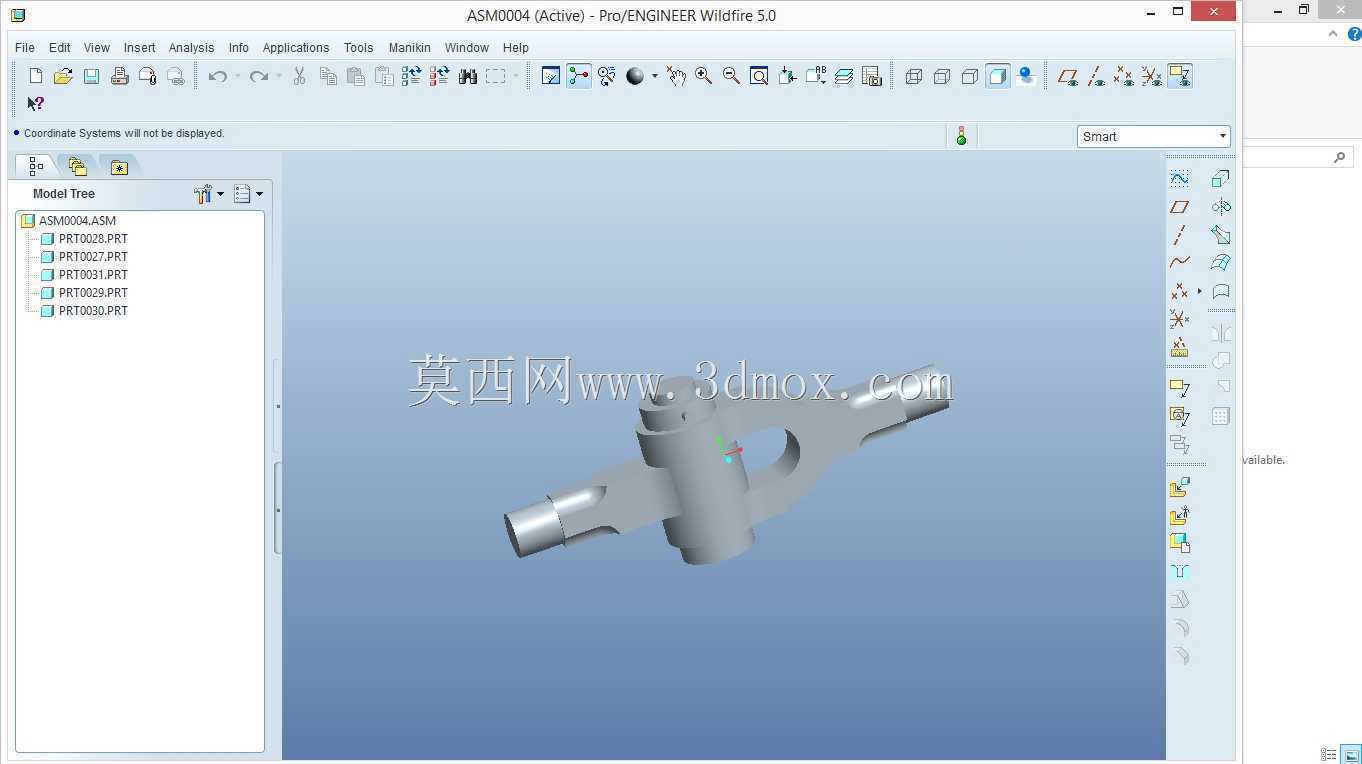

　　建模过程中需要重点关注轴头与主体块的过渡圆角参数、叉形开口的对称度公差、销轴孔的同轴度要求，这些细节直接决定了接头的实际承载能力与使用寿命，加工时过渡圆角处不能有加工刀痕残留，否则会成为疲劳裂纹的起始点，大幅降低结构的疲劳寿命。实际选型时，需要根据杆件的最大工作拉伸载荷乘以1.5倍的安全系数来确定接头的规格，不能仅凭杆件直径直接选配，避免出现载荷不匹配导致的结构失效问题。
