保护型法兰联轴器法兰结构设计

　　在各类工业传动系统中，轴系的可靠连接是保障动力平稳传递的核心环节，法兰联轴器法兰作为刚性联轴器的核心组成部件，广泛应用在冶金输送线、泵组传动、机床主轴传动、轻工包装设备等对中精度要求较高的传动场景中，这类部件依靠法兰端面的止口定位与螺栓组的预紧力，实现两根同轴轴段的刚性连接，可传递较大的转矩，同时具备一定的同轴度保持能力，相比弹性联轴器，刚性法兰联轴器更适用于载荷平稳、无频繁冲击、安装对中条件较好的工况。

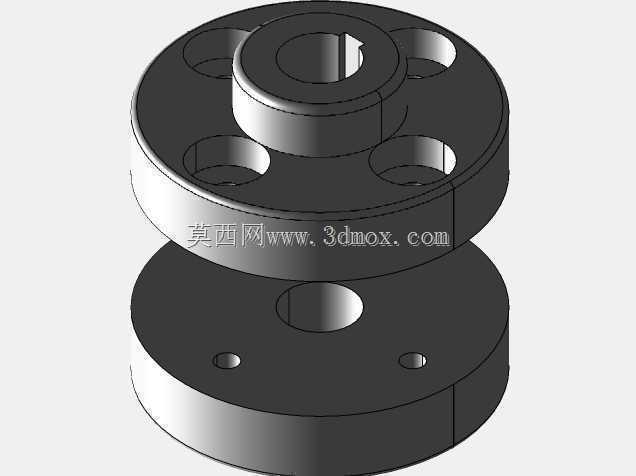

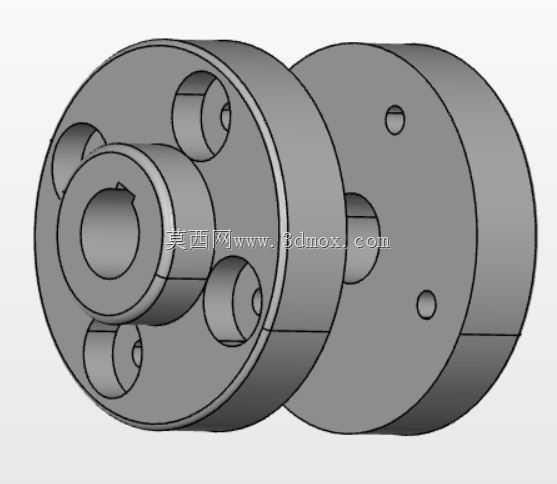

　　从结构设计逻辑来看，这款保护型法兰联轴器法兰采用对称分体式结构，两个配对法兰分别与主动轴、从动轴通过轴孔配合与键连接实现周向固定，法兰端面上均匀分布的螺栓孔用于穿装连接螺栓，依靠螺栓预紧后法兰端面间的摩擦力与螺栓杆的抗剪切能力共同传递转矩；法兰外缘设置的防护凸缘结构，可在设备运行过程中避免连接螺栓外露剐蹭周边管线或操作人员，同时能阻挡部分粉尘、切削液侵入连接结合面，降低螺栓锈蚀与连接松动的概率。

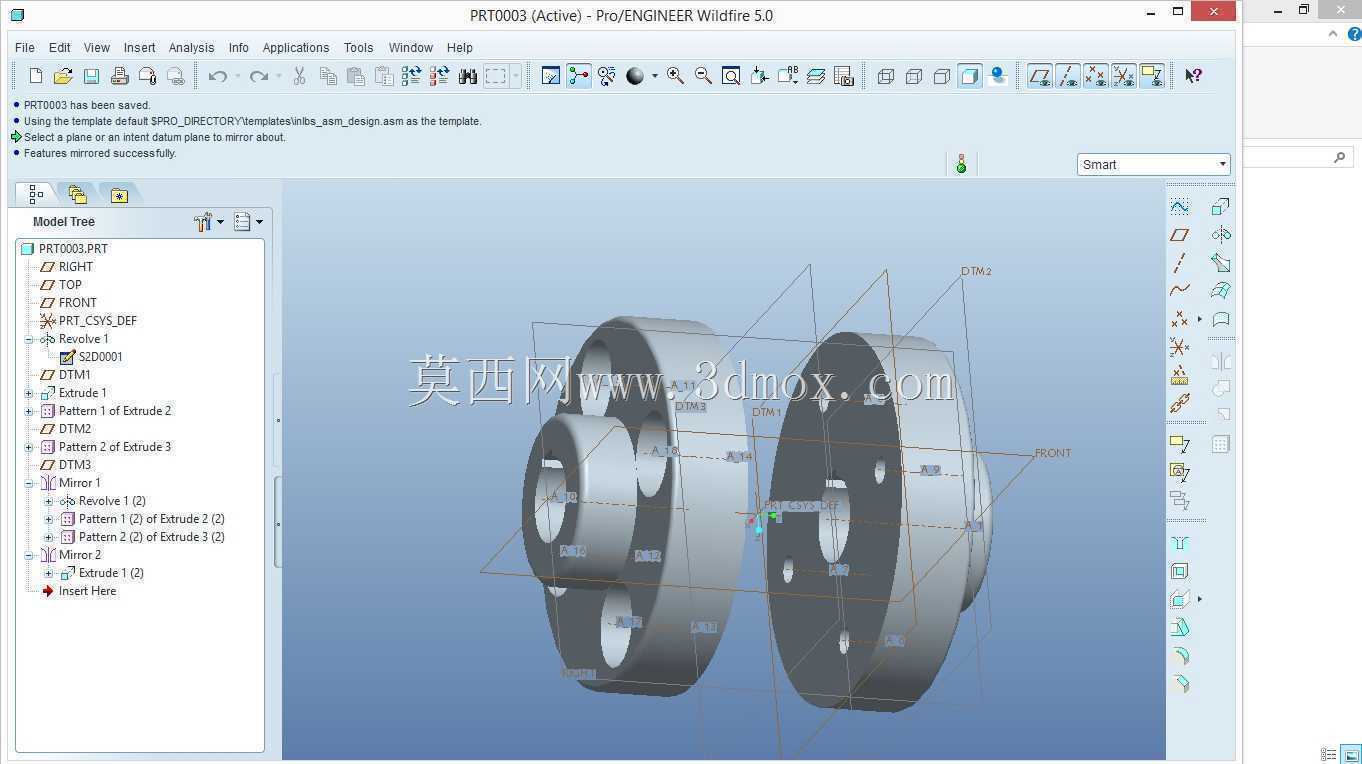

　　建模过程中需要重点把控几个关键尺寸边界：首先是轴孔的公差配合，通常根据轴径大小选用H7/k6的过渡配合，保证轴与法兰轮毂的装配同轴度，同时预留键槽的加工余量与位置公差，键槽对称度需控制在轴径公差的1/2以内，避免装配后出现偏载；其次是法兰端面的止口尺寸，凸止口与凹止口采用H7/h6的间隙配合，既保证装配时的对中精度，又不会出现装配卡滞的问题；螺栓孔的位置度需严格控制，孔中心圆直径公差控制在±0.1mm以内，相邻孔的角度偏差不超过±0.05°，保证两个法兰配对时所有螺栓都能顺利穿装，避免强行装配带来的附加内应力。

　　法兰的轮毂长度需要根据传递转矩的大小核算，通常轮毂长度取轴径的1.2-1.5倍，保证轴与法兰的接触面积足够，避免应力集中导致的轮毂开裂；法兰盘的厚度需根据螺栓预紧力与传递转矩的大小进行强度校核，保证在额定载荷下法兰盘不会出现翘曲变形，外缘的防护凸缘高度略高于螺栓头高度，完全覆盖连接部位即可，无需过度增加尺寸导致整体重量上升。

　　实际选型应用时，需要根据所连接轴的轴径、额定传递转矩、最高工作转速来匹配对应规格的法兰联轴器法兰，安装时需先将两个法兰分别热装或压装到对应轴段上，调整轴系对中后再穿装连接螺栓，按对角顺序分次拧紧螺栓，保证每个螺栓的预紧力均匀，避免运行过程中出现偏载导致的螺栓断裂或法兰变形。这类刚性法兰连接结构不具备补偿两轴相对偏移的能力，因此安装时的径向偏移与角向偏移需控制在允许范围内，否则会在轴系运行时产生附加弯矩，加剧轴承与轴的磨损，缩短整套传动部件的使用寿命。
