双接口U形导流弯管结构设计

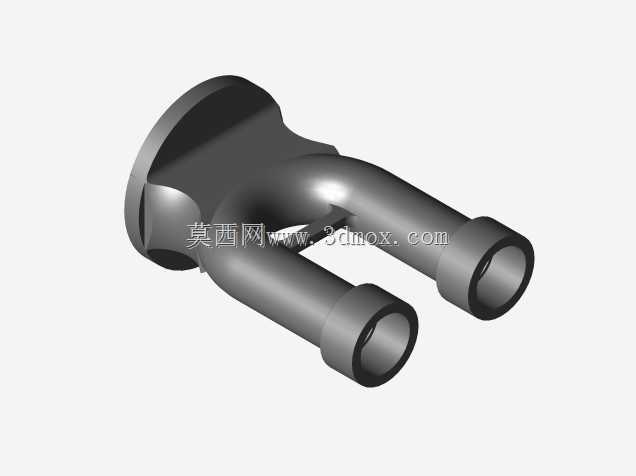

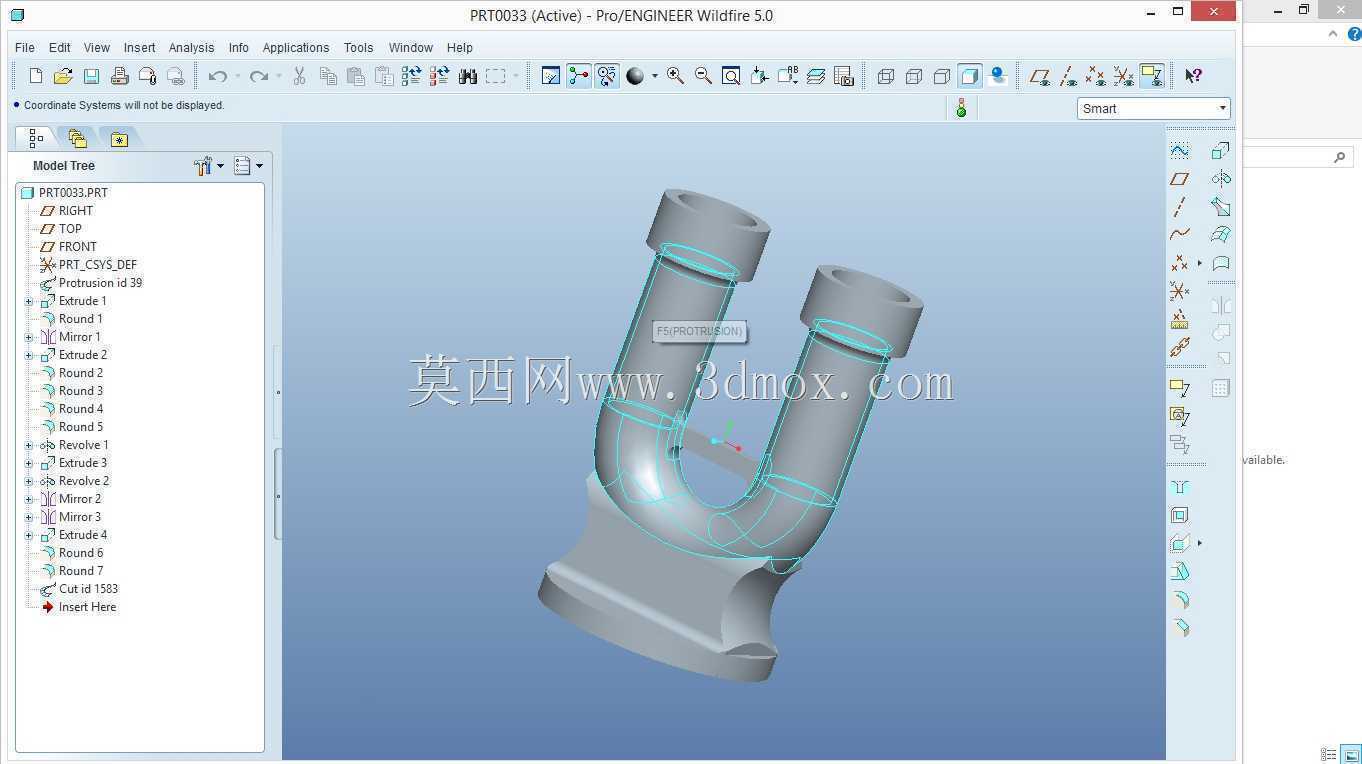

　　这款U形弯管主要应用在流体输送管路的转向布设场景中，常见于液压系统回路、冷却介质循环管路、小型化工流体输送支路等需要实现180度管路转向的工位，能够在有限安装空间内完成管路走向的折返，避免多段直管加直角弯头拼接带来的流阻陡增、连接点位泄漏风险升高的问题。从结构设计来看，弯管整体采用等径圆弧过渡的U形主体，两端设置同轴平行的圆柱接口，接口端面预留了标准密封配合面，可直接对接同管径的硬管或软管接头，底部设置一体化的安装支座，支座上预留了两个安装定位孔，能够通过螺栓直接固定在设备基座或安装面板上，无需额外设计管路固定支架，减少现场安装的配件数量与装配工序。设计过程中优先考虑了流体通过的平顺性，弯管转弯段的曲率半径经过流道仿真验证，

　　既控制了整体安装占用空间，又避免转弯半径过小导致的流体涡流、局部压损过大问题，管壁厚度按照常规中低压管路的承压标准设定，能够满足1.6MPa以下工作压力的流体输送需求，接口与弯管主体、底部支座均采用一体化结构，没有拼接焊缝，从结构根源上降低了管路泄漏的概率。安装边界方面，两个接口的中心距与弯管整体高度形成固定的安装尺寸链，设计选型时可直接根据设备内部的管路布设空间核对尺寸，支座的安装孔位间距与接口位置保持固定公差，装配时无需反复调整管路位置，对接后即可完成固定。弯管的内壁做了顺滑过渡处理，没有台阶或凸起结构，能够减少流体输送过程中的杂质滞留，也适配带有少量固体颗粒的流体输送场景，外表面的规整结构也方便后续做防腐、保温层包覆处理，

　　适配不同工况下的使用需求。在实际设备装配中，这类U形弯管常用来连接同一安装面上两个平行布置的阀组接口，或是在紧凑的设备腔体内完成冷却回路的折返布设，相比多段管件拼接的方案，一体化结构的抗震性能更好，在设备运行产生持续振动的工况下，也不会出现接头松动泄漏的问题，长期使用的维护成本更低。
