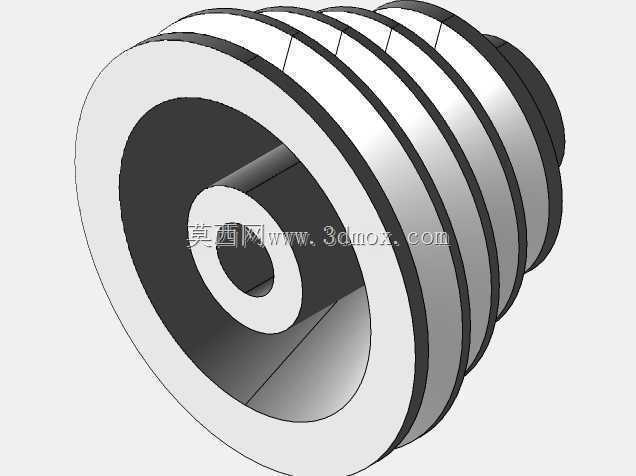

多槽V带阶梯锥形传动皮带轮结构

　　这类多槽V带配合的阶梯锥形皮带轮，常应用在需要分级变速的中小功率传动场景中，比如普通台式车床的主轴变速段、小型木工压刨的进给传动组、农用脱粒设备的动力输入端，都能见到这类结构的身影。和普通等径多槽带轮不同，阶梯锥面的槽组设计，能通过V带在不同直径槽位的切换，实现固定中心距下的多档转速输出，不需要额外搭配张紧轮调整中心距，就能适配不同工况下的输出转速需求，在不需要无级变速、成本控制要求较高的通用设备上适配性很强。从结构设计逻辑来看，轮体的多道V型槽严格遵循V带的楔角标准，槽面粗糙度控制在合理区间，既保证V带侧面和槽壁的有效接触摩擦力，又能减少带面的异常磨损，延长传动带的使用寿命。阶梯段的锥面过渡做了圆角处理，

　　避免V带在槽位切换时被锐边割伤，同时轮体的轮毂部分做了加厚设计，能适配不同直径的传动轴安装，键槽位置和轮槽的对称度有严格公差要求，避免高速运转时出现动平衡超差的问题。安装边界上，轮体的轴向总长度需要匹配设备传动箱的预留安装空间，最大外径槽位的回转半径要和箱体内壁预留足够安全间隙，避免运转时剐蹭周边构件；轮毂的内孔直径根据配套轴径做适配，轴伸端的固定位预留了挡圈槽或者锁紧螺母的安装空间，防止运转过程中轮体轴向窜动。实际选型匹配时，需要核算每个槽位对应的传动比，结合动力源的额定转速、负载端的额定扭矩，确认每个档位下V带的包角满足传动要求，避免小直径槽位处包角过小出现打滑丢转的问题。轮体的材质一般选用灰铸铁铸造后做时效处理，

　　消除铸造内应力，再经车削加工成型，高速应用场景下还会对轮体做动平衡校正，减少运转时的振动和噪音，保证传动系统的运行稳定性。这类带轮的槽间距设计也经过核算，相邻槽位的V带工作时不会出现相互摩擦的情况，多根V带同时传动时能保证受力均匀，避免单根带过载提前失效。
