板联箱冷凝器通用分模工装板结构

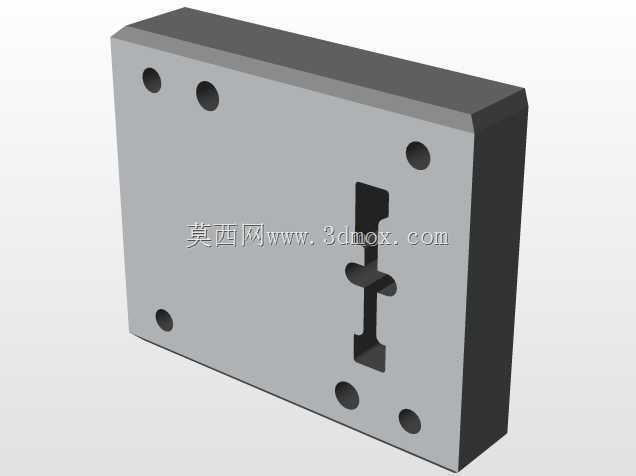

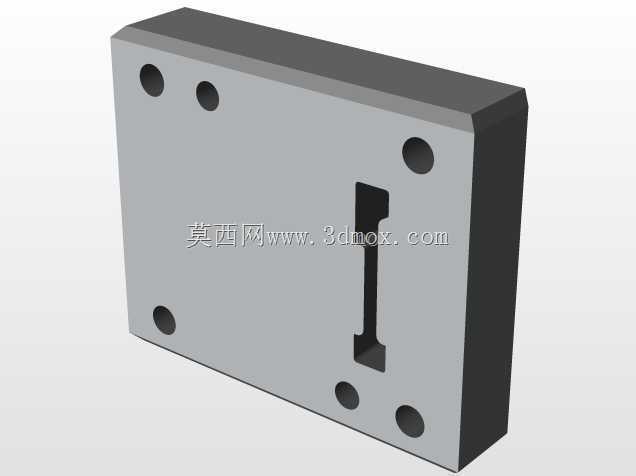

　　在制冷换热设备的生产制造环节，板联箱冷凝器的分模作业一直是影响芯体装配精度与生产效率的关键工序，这款分模工装板正是针对该工序的定位需求开发的专用构件。日常生产中，冷凝器芯体堆叠完成后需要进行分模定位，确保每层换热片与联箱接口的对齐度，避免后续焊接工序出现错位、漏焊的问题，该工装板直接安装在分模工位的定位基座上，作为分模动作的基准承载面使用。从结构设计来看，整块工装板采用矩形平板构型，边缘做了小尺寸倒角处理，避免安装与作业过程中锐边划伤操作人员或磕碰换热翅片，板身共设置六个贯通安装孔，孔位采用非对称排布，对应分模基座上的定位销位置，这种排布方式可以实现防错安装，避免作业人员装反工装导致定位基准偏移。

　　设计阶段充分考虑了分模作业的受力特性，工装板的板面平面度控制在较高精度范围内，确保放置在板面上的冷凝器芯体不会出现倾斜，六个安装孔的位置度公差经过反复校核，既保证安装后工装板无窜动余量，又不会因为孔位公差过严导致安装困难。实际使用时，工装板通过螺栓穿过六个安装孔固定在分模设备的工作台面上，板面直接与冷凝器联箱的端面接触，分模推杆作用时，工装板为联箱提供稳定的反向支撑力，避免联箱在分模过程中出现变形。从安装边界来看，该工装板的外形尺寸适配常规规格的板联箱冷凝器分模工位，安装孔的孔径匹配通用M8规格的紧固螺栓，不需要对现有分模设备的基座进行额外改造即可直接替换安装。板身厚度经过受力仿真验证，在承受分模过程的最大顶推力时，

　　板面的最大变形量控制在允许范围内，不会因为长期受力出现板面凹陷的问题，能够长期维持定位基准的精度。不同于定制化的分模工装，这款通用结构可以适配多种相近尺寸的板联箱冷凝器分模作业，不需要频繁更换工装板，能够减少生产线的工装切换时间，提升换热设备装配线的整体作业效率。在日常维护方面，整块工装板没有复杂的活动结构，仅需要定期检查安装孔的磨损情况以及板面的平面度，维护成本极低，适合在批量生产冷凝器的制冷设备加工车间长期使用。
