板割台作业用分模定位工装结构

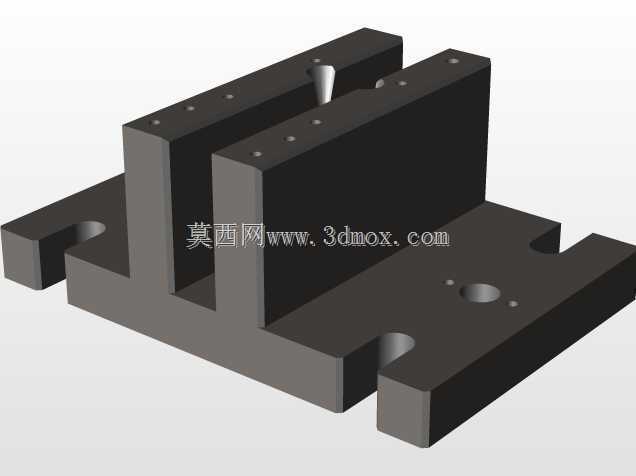

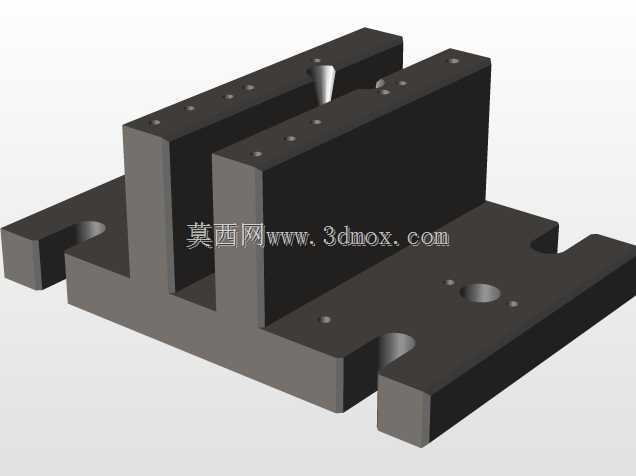

　　在板材切割加工的产线工位上，这类分模工具是板割台配套的核心辅助工装，主要承担板材分切过程中的料件定位、分模导向以及工位承载功能，适配常规金属板材、复合板材的切割分料作业场景，能够在连续切割作业中维持料件的位置精度，避免切割过程中料件偏移导致的尺寸超差问题。从结构设计来看，整体采用一体化基座搭配双立板的框架式构型，基座部分预留了多组安装沉孔与定位销孔，可直接通过螺栓锁紧固定在板割台的工作台面，安装边界适配多数常规尺寸板割台的T型槽间距，无需额外改造台面即可完成装夹固定。双立板平行布置在基座上方，立板表面加工有等距排布的定位孔位，可根据待加工板材的厚度、分模位置调整定位销的安装位置，适配不同规格料件的分模支撑需求，

　　立板之间的间隙预留了切割刀具的走刀空间，能够避免切割过程中刀具与工装发生干涉。中间位置的锥形定位件可插入板材预设的定位孔内，完成料件的初定位，配合立板侧面的压紧面可限制料件在切割过程中的X、Y向位移，基座表面的凹槽结构可承接切割过程中产生的废料碎屑，减少碎屑堆积在工装定位面导致的装夹误差。设计过程中优先考虑了工装的刚性需求，基座与立板的壁厚经过受力校核，能够承受板材放置时的冲击载荷以及切割过程中的切削反力，长期使用不易发生形变，所有定位孔位的位置度公差控制在0.02mm范围内，可保证重复装夹的定位精度。工装的边角位置均做了倒角处理，避免操作人员上下料时被锐边划伤，基座底部的缺口结构可配合台面上的排屑槽，

　　让切割产生的碎屑能够顺利落入排屑通道，减少日常清理的工作量。这类工装的应用能够大幅降低板割台作业时的料件找正时间，提升分模切割的一致性，尤其适合批量板材的分切加工场景，相比通用夹具的装夹效率提升40%以上，同时能够减少因料件窜动导致的废品率。在实际使用中，可根据待加工板材的尺寸更换不同规格的定位销，无需整体更换工装即可覆盖一定尺寸范围内的板材加工需求，立板表面的耐磨处理可延长工装的使用寿命，减少长期摩擦导致的定位面磨损问题。
