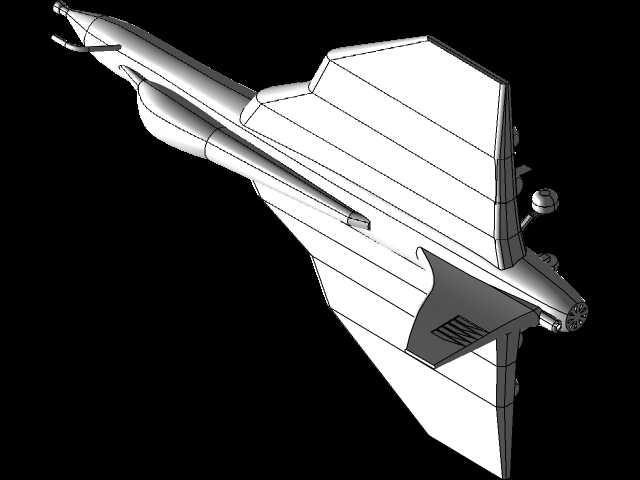

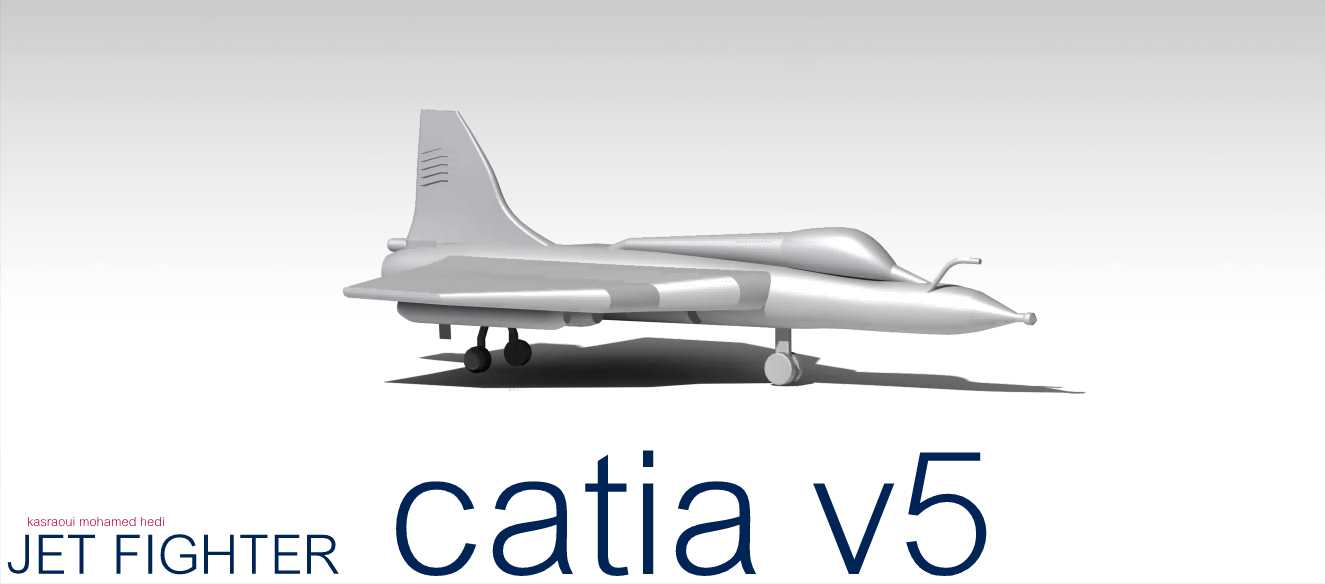

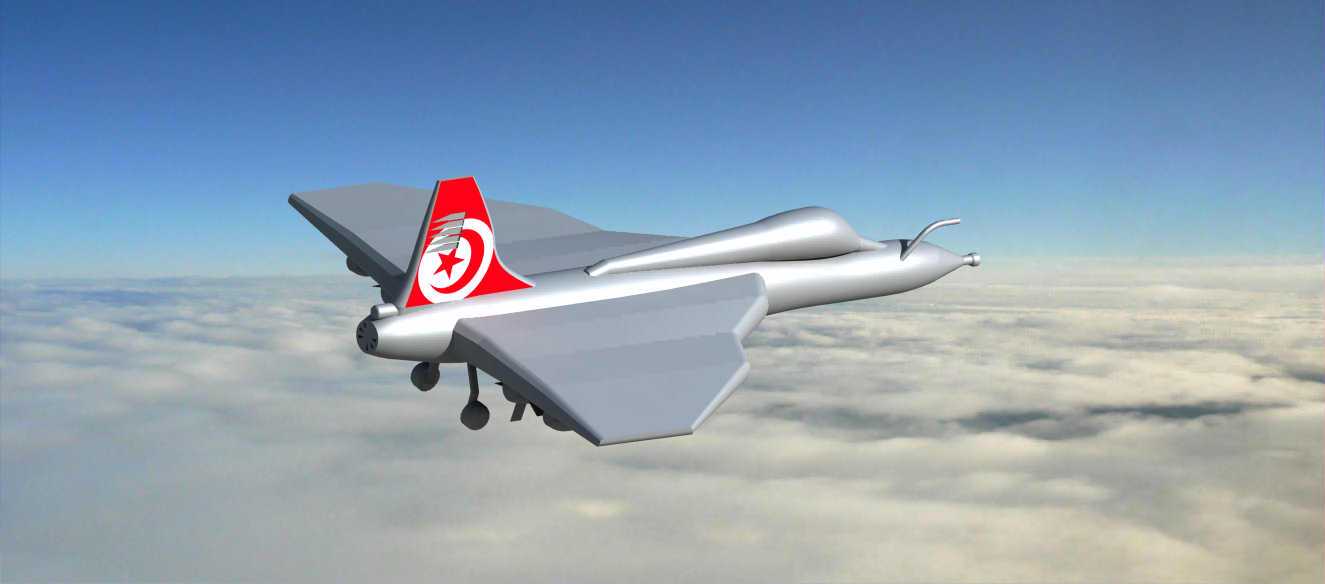

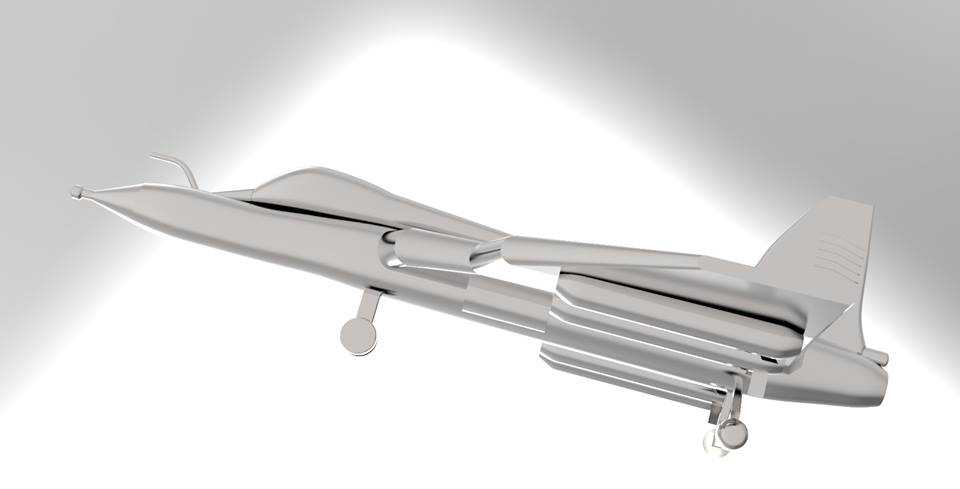

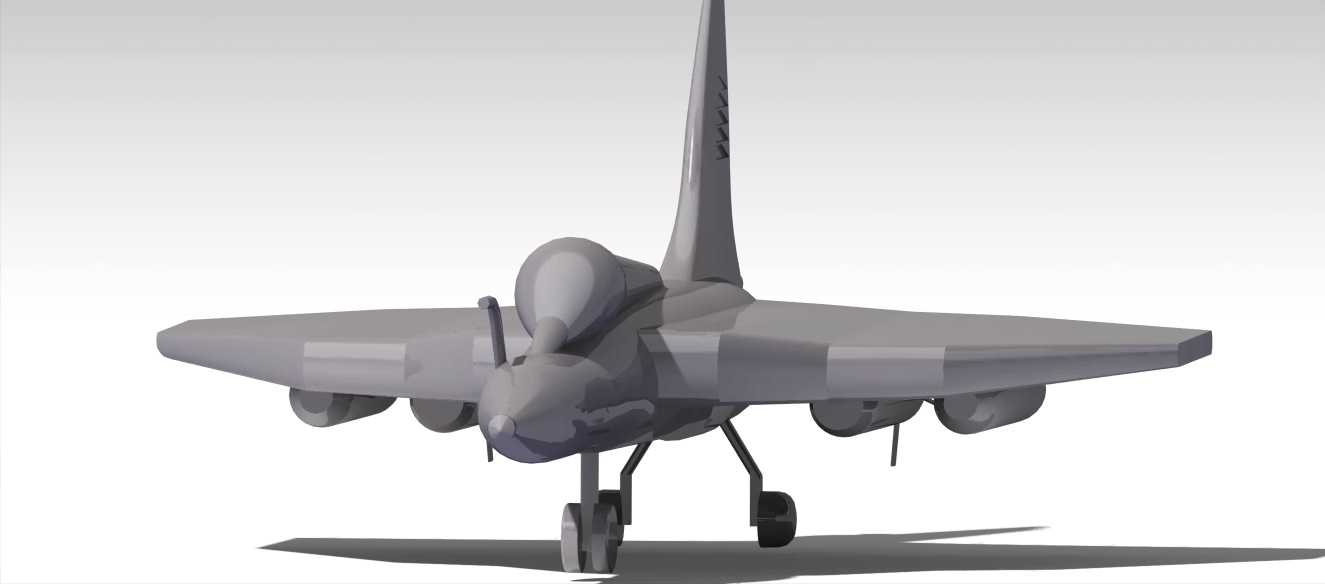

喷气式军用战斗机整机结构三维造型

该喷气式战斗机三维造型还原了常规布局军用喷气战机的核心结构特征，可用于航空装备结构教学、虚拟仿真场景搭建、飞行器外形设计验证等场景。从结构设计逻辑来看，整机采用下单翼后掠翼布局，机翼与机身融合段做了平滑过渡处理，既兼顾高速飞行时的气动减阻需求，也预留了机翼内部油箱、起落架收纳舱的安装空间，机身截面沿纵向呈渐变式收窄，从进气道位置到机尾喷口段的截面变化率严格匹配跨音速飞行的面积律要求，能有效降低飞行时的激波阻力。起落架部分采用前三点式布局，前起落架布置于机头下方进气道后侧位置，双轮结构设计可承受着陆时的正面冲击载荷，主起落架收纳于机翼根部与机身衔接的舱段内，单轮结构搭配减震支柱，可在着陆阶段将垂直方向的冲击载荷均匀传递至机身主承力框结构，起落架收放路径的空间预留完全避开机身内部的航电舱、燃油舱、动力舱的布置边界，不会出现收放运动干涉问题。尾翼部分包含单块垂直安定面与全动式水平尾翼，垂直安定面后缘预留了方向舵的转动空间，水平尾翼的转轴位置与机身尾部承力结构直接连接，可满足超音速飞行时的姿态控制力矩输出需求。机身头部的雷达罩采用圆锥式流线造型，与机身主体衔接处做了阶差控制，保证气动连续性，座舱段采用整体式水泡形舱盖轮廓，舱盖与机身蒙皮的贴合边界完全匹配飞行员的坐姿视野需求，同时预留了弹射座椅的安装与弹射路径空间。两侧进气道布置于机身中部肋下位置，进气口截面采用斜切式设计，可在大迎角飞行状态下保证进气效率，进气道内部通道做了平滑过渡处理，能为发动机提供稳定的进气气流。建模过程中对各部件的安装边界做了明确的空间划分，机翼下表面预留了外挂点的安装接口位置，可匹配副油箱、机载武器等外挂载荷的装配需求，机身尾部的喷口段预留了发动机安装的同轴度基准，可直接对接动力系统模型做整机装配验证，各操纵面的转动副位置都做了结构预留，可直接用于飞行动画的运动仿真设置。
