飞机桁架式承力框架结构设计

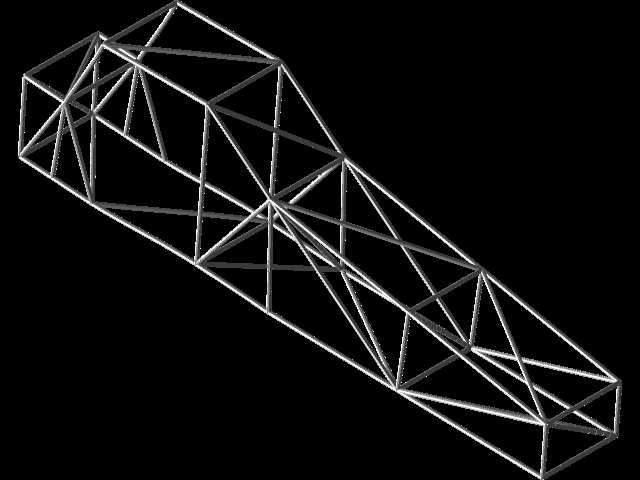

该桁架框架主要应用于轻型固定翼飞机的机身中段承力区段，承担机翼升力传递、机身载荷分配以及机载设备安装基座的核心作用，在实际飞行工况中，需要同步承受气动升力带来的弯曲载荷、发动机传递的振动载荷、起降阶段的冲击载荷，以及机身内部燃油、设备的静载荷，是保障机身结构完整性的核心承力部件。从设计思路来看，整体采用空间三角形桁架构型，所有杆件均通过节点处的刚性连接形成静定结构体系，最大化利用材料的轴向承载能力，避免杆件承受额外的弯曲应力，在保证结构强度与刚度的前提下，尽可能降低结构自重，契合航空结构轻量化的核心设计要求。杆件的截面选型根据不同位置的载荷大小差异化设置，主承力梁采用更大截面的管材，斜向支撑与辅助连接杆件采用较小截面的型材，所有节点的连接位置均做了汇交设计，确保杆件内力的传递路径直接顺畅，避免节点处产生附加弯矩。在安装边界设计上，框架两端预留了与机身前段、尾段的对接接口，接口位置设置了带定位销孔的连接耳片，可实现与相邻机身段的精准定位装配；框架下部预留了机翼对接的安装平面，平面上设置了成组的连接螺栓孔位，能够直接与机翼根部的对接接头完成装配；框架上部与侧部分别预留了机载设备、燃油系统、管路线缆的安装支座接口，可直接适配对应机载部件的安装需求，不需要额外做结构改装。从结构特性来看，该框架的空间构型经过受力优化，所有斜向支撑杆件的布置角度均经过载荷路径校核，能够将局部集中载荷快速分散到整个桁架体系中，避免局部应力集中导致的结构失效；在CFD仿真验证环节，框架的外部轮廓完全匹配机身的气动外形要求，不会额外增加飞行阻力，同时框架内部的空间预留充分，能够满足机载设备布置、燃油箱安装以及操纵线路敷设的空间需求。在实际工程应用中，这类桁架式承力框架相比传统的蒙皮铆接机身结构，具备更好的破损安全特性，单根杆件出现损伤时，相邻杆件可临时分担载荷，不会出现结构瞬间失稳的情况，同时该结构的加工装配难度更低，所有杆件均可通过标准型材切割加工后，在工装夹具上完成组焊或者螺接装配，不需要复杂的大型成型模具，能够有效降低生产制造成本，缩短生产周期，非常适合轻型通用飞机、小型无人机的机身结构设计选型参考，也可作为航空类专业结构力学教学、桁架结构受力分析的实操案例使用。
