7050封装贴片式单片晶体滤波器外壳结构

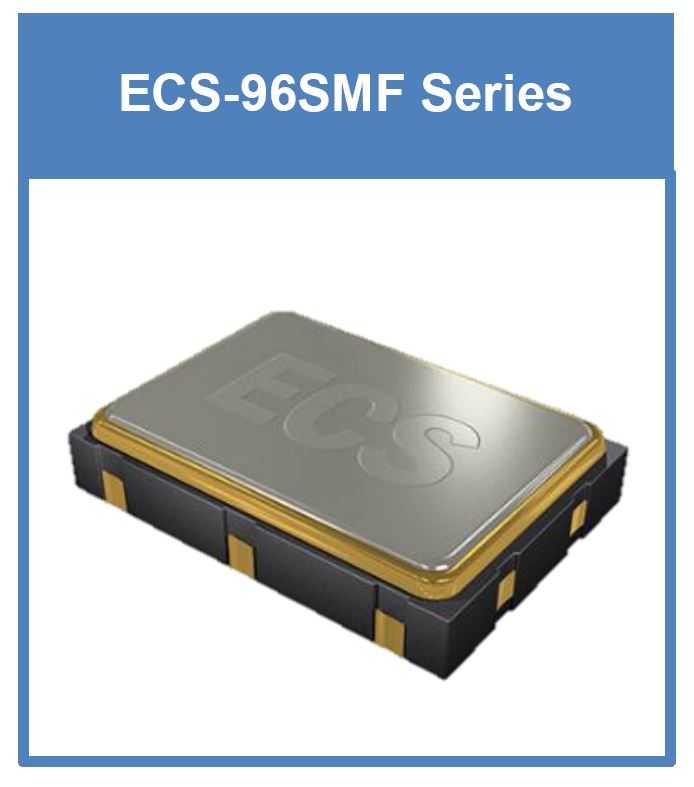

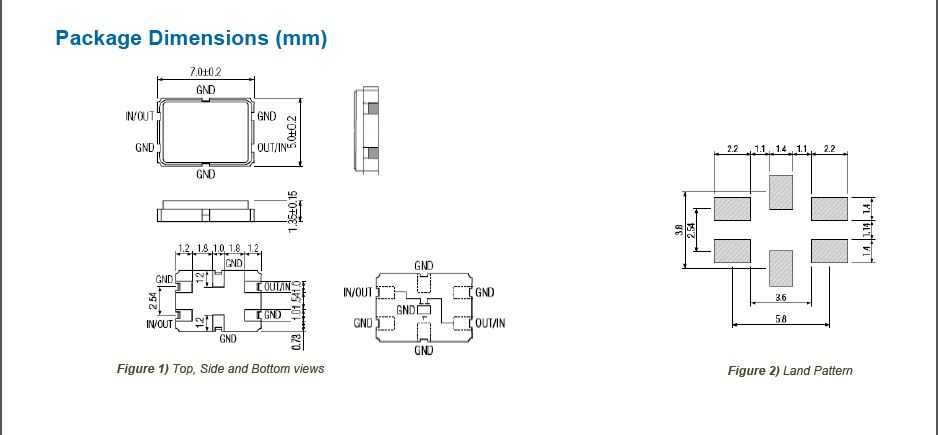

在射频通信链路的前端电路设计中，混频级后的中频信号提纯始终是决定整机接收灵敏度的核心环节，这类7050规格的SMT封装单片晶体滤波器外壳，正是为适配该场景下的表贴量产需求设计。从安装边界来看，该外壳严格遵循7.0×5.0mm的行业标准贴片尺寸，引脚布局完全匹配常规PCB焊盘设计，能够直接适配现有SMT产线的高速贴装工艺，无需额外定制钢网或调整回流焊温度曲线，可直接替代同封装规格的MuRata、Abracon等品牌同类型器件，大幅降低射频板卡的物料选型适配成本。

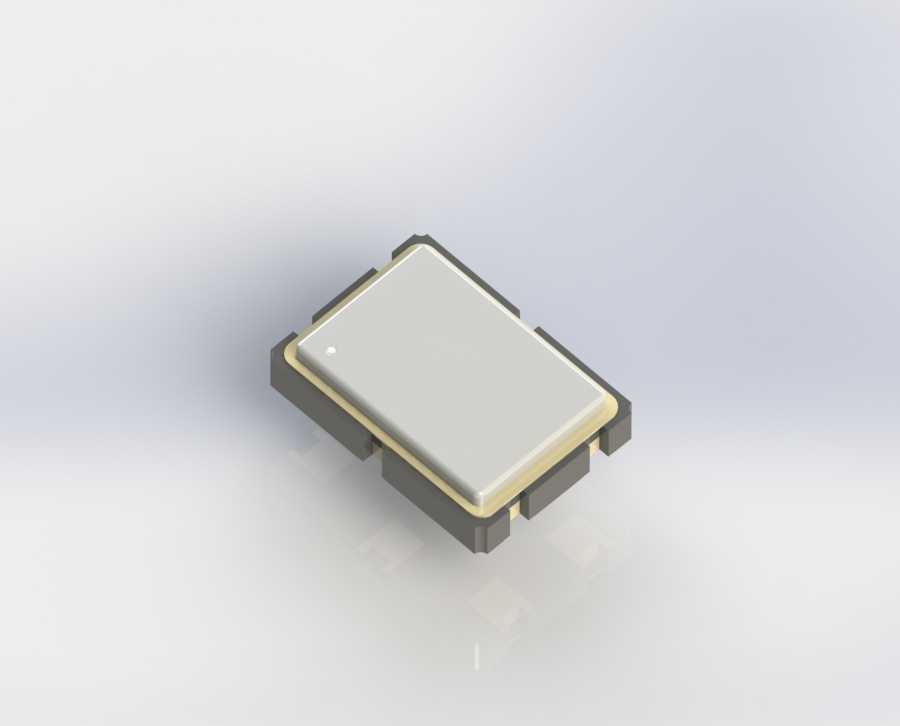

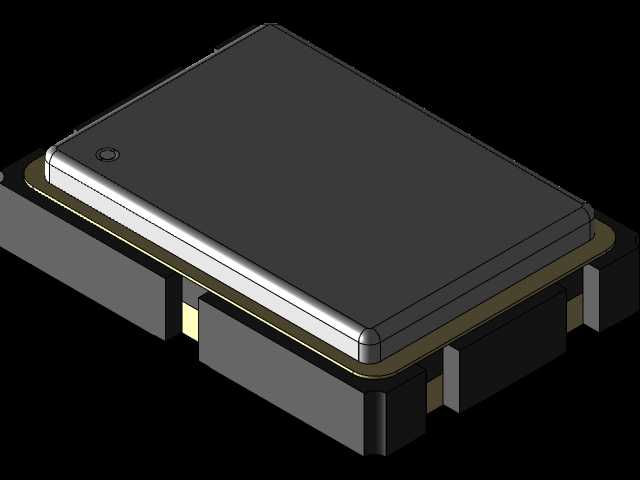

从结构设计思路出发，外壳采用金属围框搭配陶瓷基座的经典封装形式，金属上盖与基座通过密封工艺实现内部晶振振子的气密性防护，既可以隔绝外界温湿度变化、粉尘侵蚀对内部晶体谐振件的性能影响，又能形成连续的电磁屏蔽腔体，避免板卡上其他高速数字信号、功率射频信号串入滤波链路，干扰中频信号的选频纯度。外壳底部的焊端采用半城堡式设计，焊接后能够与PCB焊盘形成充分的焊缝浸润，不仅保证了机械固定强度，满足车载、工业级设备的抗振动冲击要求，也缩短了信号引脚的传输路径，减少了寄生参数对滤波器选频特性的偏移影响。

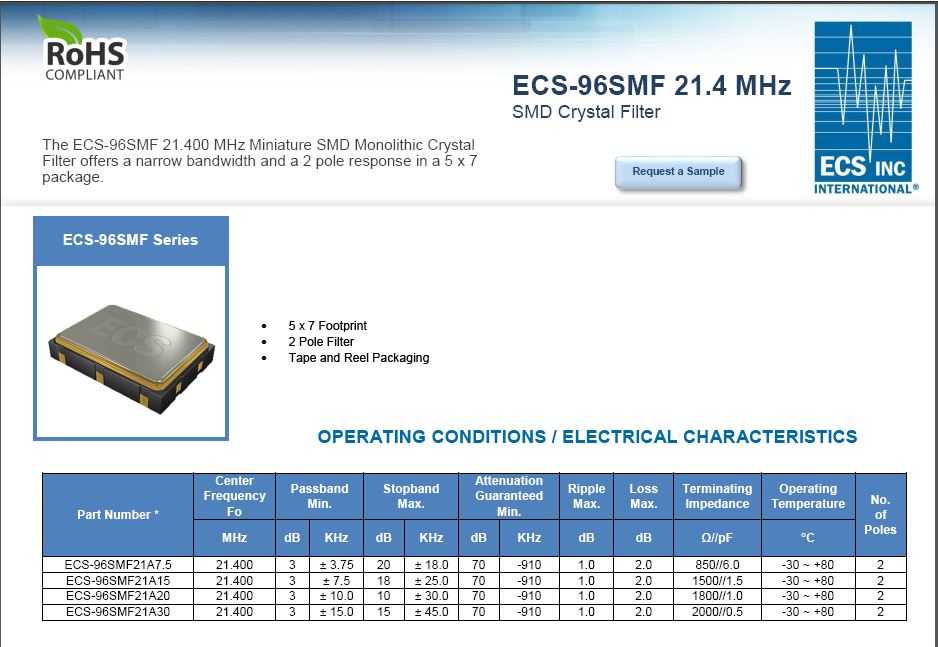

实际应用中，这类封装的晶体滤波器常被布置在第一级射频混频器的输出端，负责将混频产生的杂散信号滤除，输出固定频率的标准中频信号，常见的适配中频包括10.7MHz、21.4MHz等通信设备通用中频点，根据内部晶体电极数的不同，可实现16kHz到3.75kHz不等的通带带宽，电极数越多的型号，对带外噪声的抑制能力越强，信噪比表现越好，能够满足窄带通信、高精度接收设备的信号提纯需求。外壳的外形设计充分考虑了量产环节的拾取需求，上盖表面平整无凸起，可适配吸嘴的真空拾取，边角做了微小的倒角处理，避免贴装过程中出现卡料、吸嘴漏气等产线异常问题，外壳的高度尺寸也严格控制在常规贴片元件的高度阈值内，不会对后续的板卡三防涂覆、外壳组装造成干涉。
