带楔块可调角度3英寸轴伸缩支撑装置

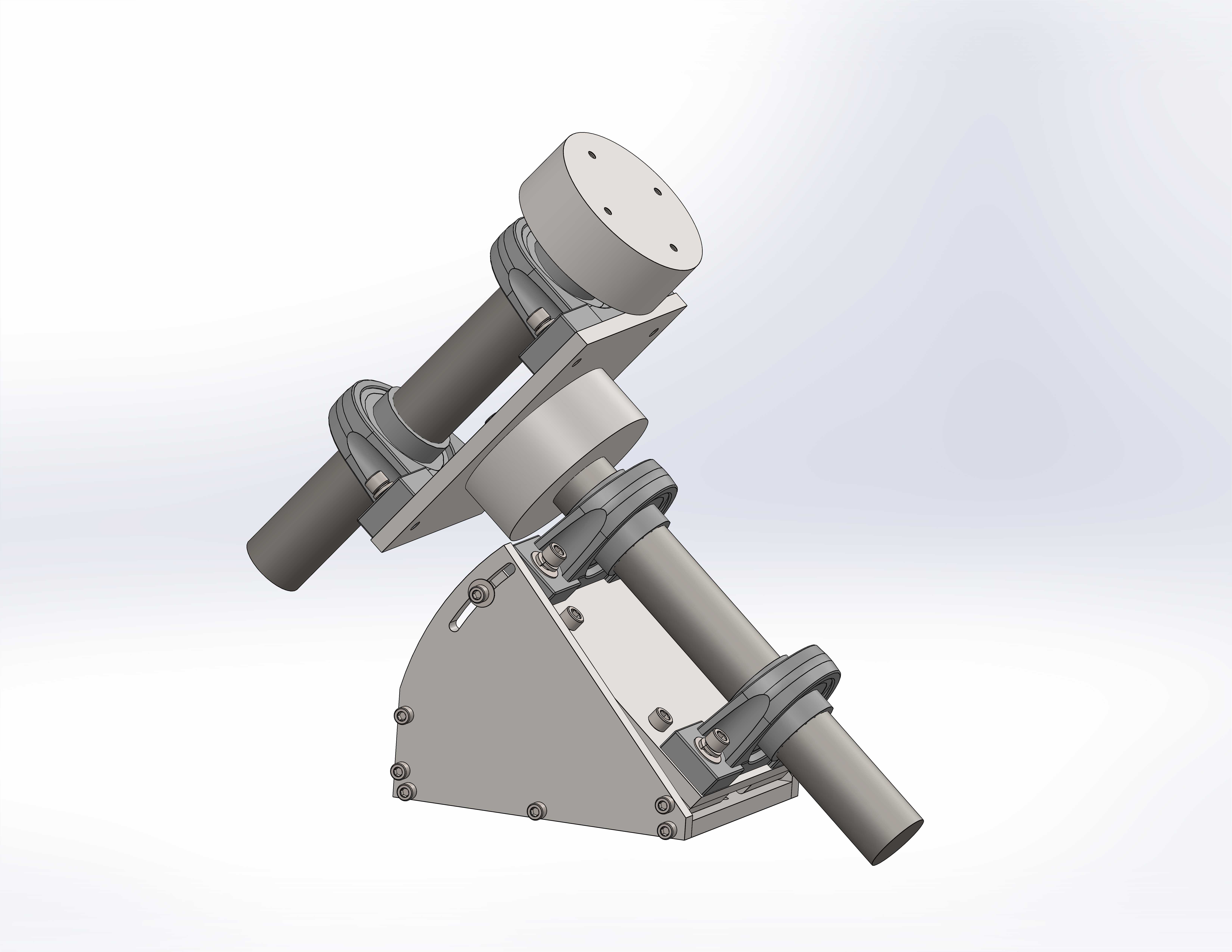

这款带楔块的3英寸轴伸缩支撑结构，最初的设计出发点是适配大口径宝石安装场景下的轴系支撑需求，在天文观测设备、大型光学元件装调工位中都能找到对应的使用场景。从结构功能来看，整套装置预留了驱动系统与伸缩调节组件的安装接口，出厂预设的支撑角度为北纬47度，用户可根据实际使用的纬度参数，通过座体上的角度插槽完成角度调整，调整到位后依靠楔块配合顶丝完成锁紧，避免轴系在使用过程中出现角度偏移。

从结构设计逻辑来看，轴体采用3英寸标准直径规格，适配同规格的光学镜筒、宝石装夹工装的安装对接，伸缩段的行程设计兼顾了调焦、位置微调的操作需求，不需要额外加装转接件就能完成轴向位置的快速调整。支撑座体采用分体式装配结构，各个连接面都设计了定位销孔与螺栓安装位，装配时能快速保证轴系与支撑面的垂直度要求，降低现场装调的难度。楔块锁紧结构的设计，相比传统的抱紧式锁紧，对轴体表面的损伤更小，锁紧力分布更均匀，长时间承重状态下也不会出现轴体压痕、锁紧打滑的问题。

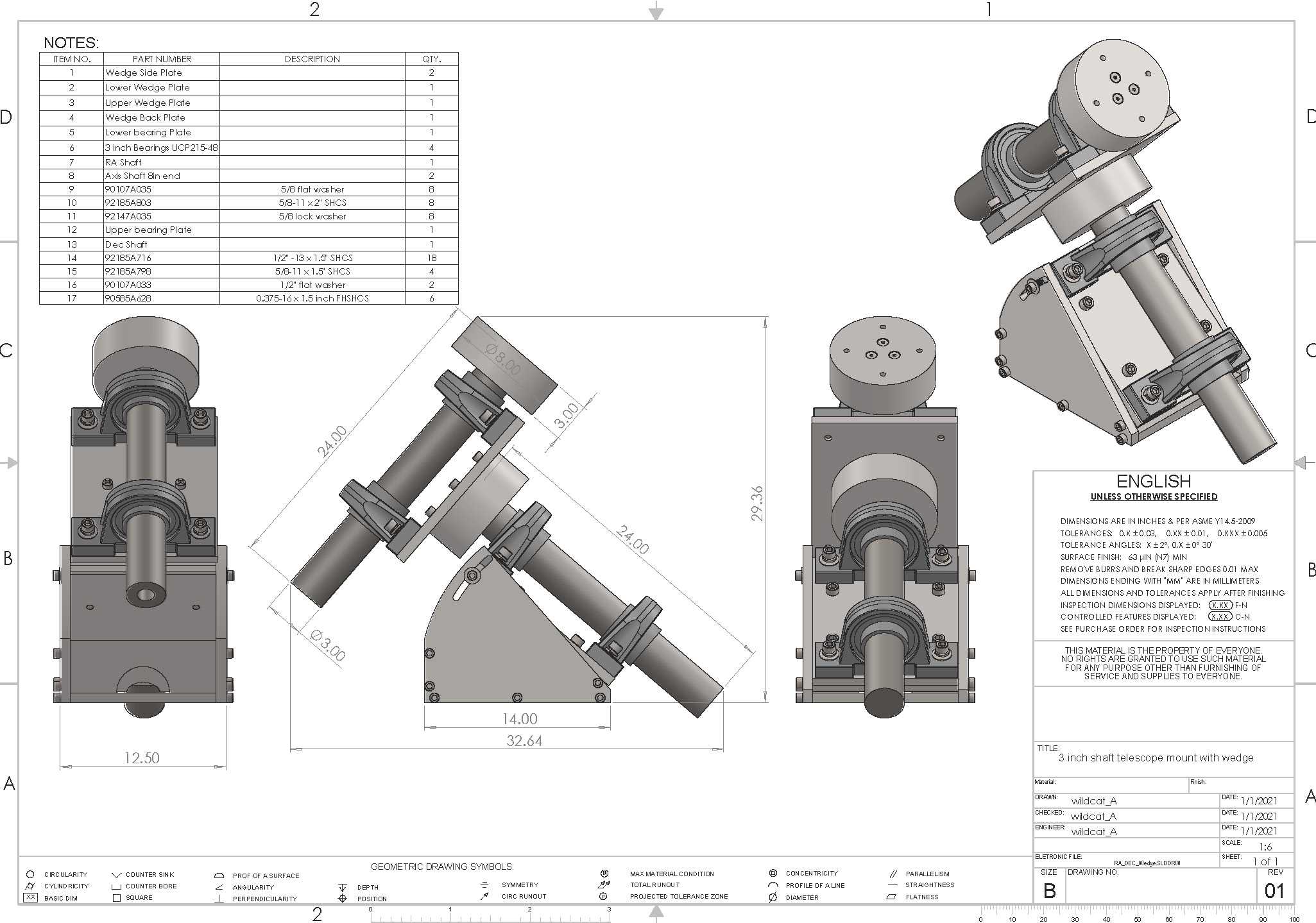

从安装边界尺寸来看，整套装置的轴向最大安装长度控制在32.64英寸范围内，支撑座的横向安装宽度为12.59英寸，角度调整到最大仰角状态下的整体高度不超过24英寸，安装底座的螺栓孔位采用对称布局，适配标准光学平台、固定基座的安装孔距，不需要对安装基面做二次打孔改造就能完成固定。轴体的伸出端设计了标准的法兰安装盘，盘面预留了均匀分布的螺纹孔，可直接对接负载端的装夹结构，减少转接件带来的装配累积误差。

在实际使用过程中，这套支撑结构不仅能用于大型宝石的装夹定位，也可作为小型天文望远镜的赤道仪替代支撑结构使用，轴系的旋转阻尼可通过侧部的调节螺钉进行微调，匹配不同重量负载下的转动手感。伸缩段的密封结构设计能阻挡日常使用中的灰尘进入轴套内部，减少日常维护的频次，楔块部位的顶丝采用标准细牙螺纹，锁紧时的进给量更小，角度微调的精度更容易控制。整套结构的受力路径经过优化，负载的重量通过轴体直接传递到支撑座的楔形加强筋位置，不会对角度调节插槽产生额外的挤压力，长时间重载使用也不会出现插槽变形、角度偏移的问题。
