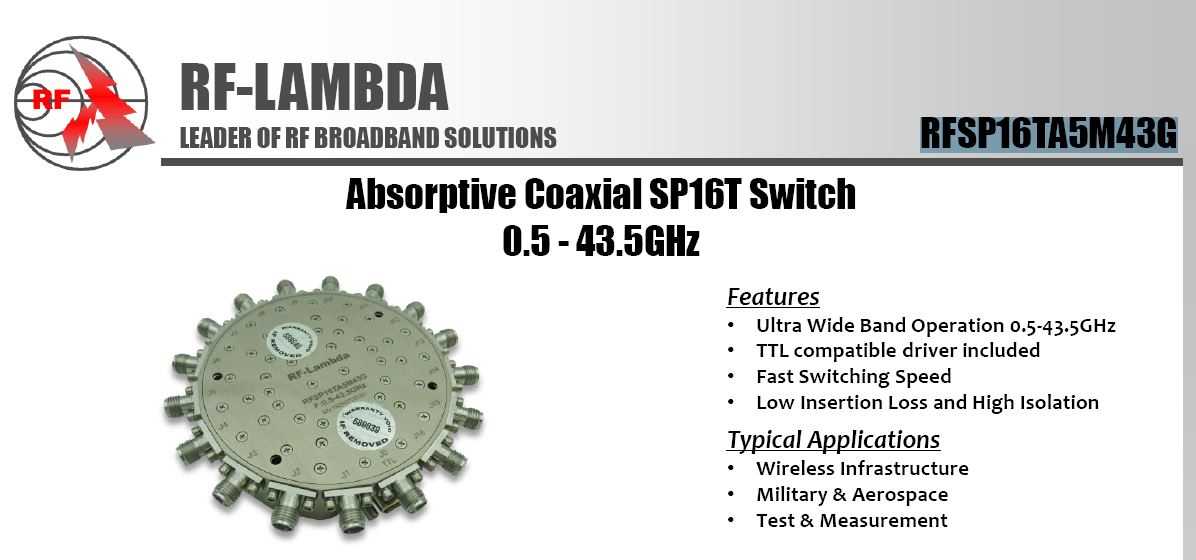

V波段吸收式同轴SP16T射频开关结构

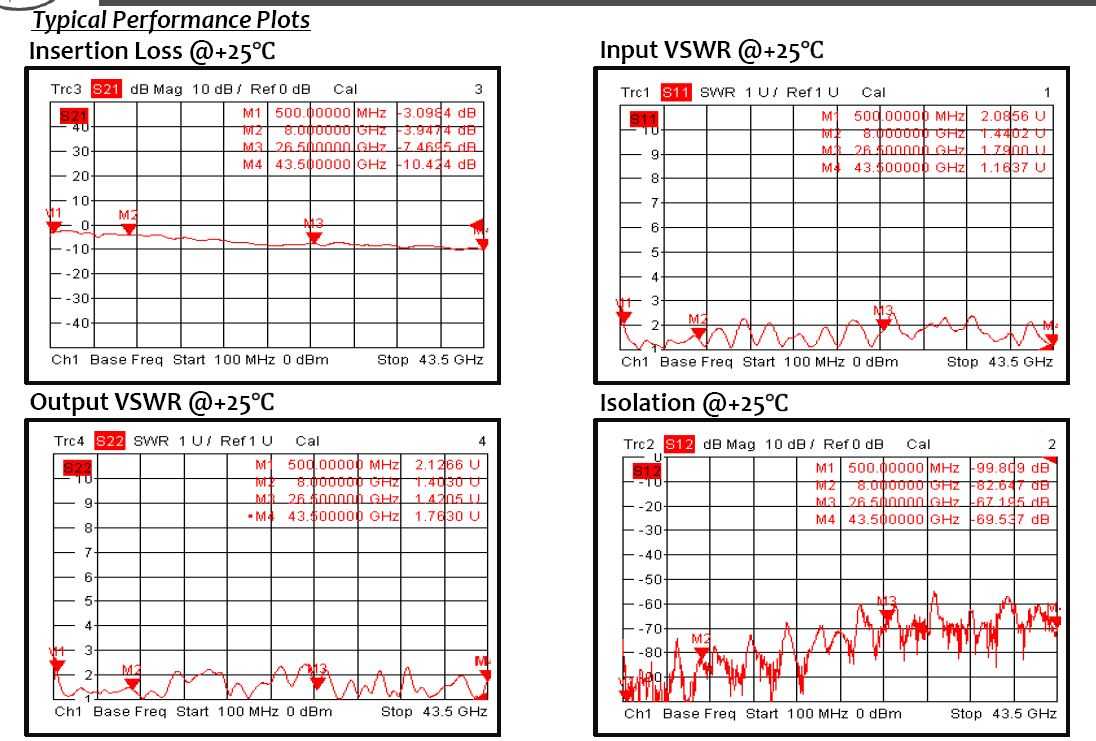

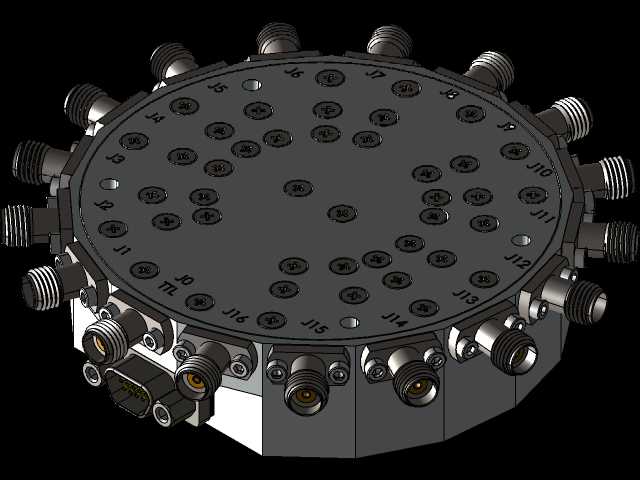

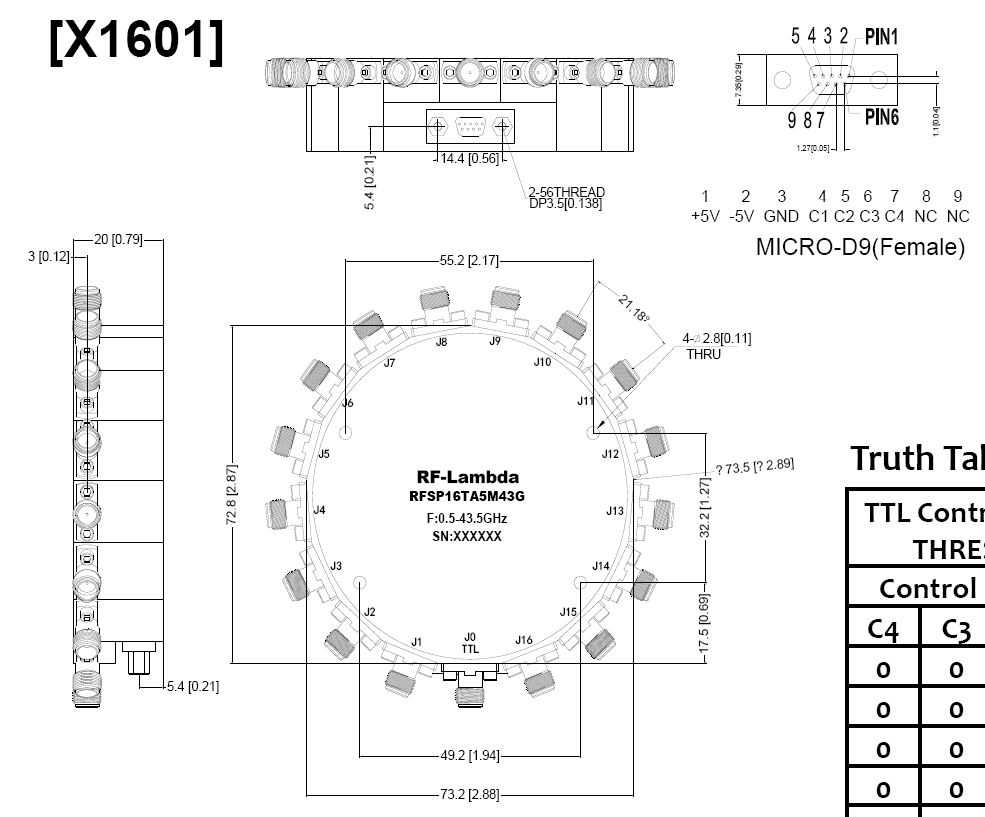

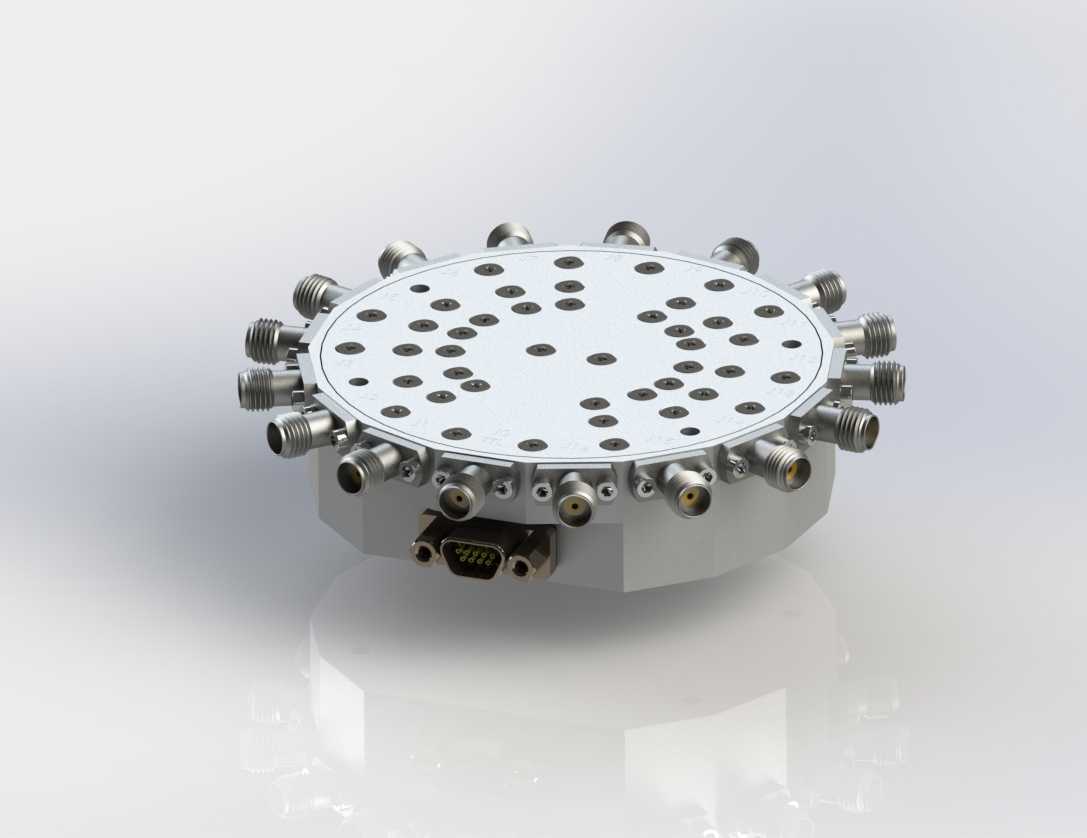

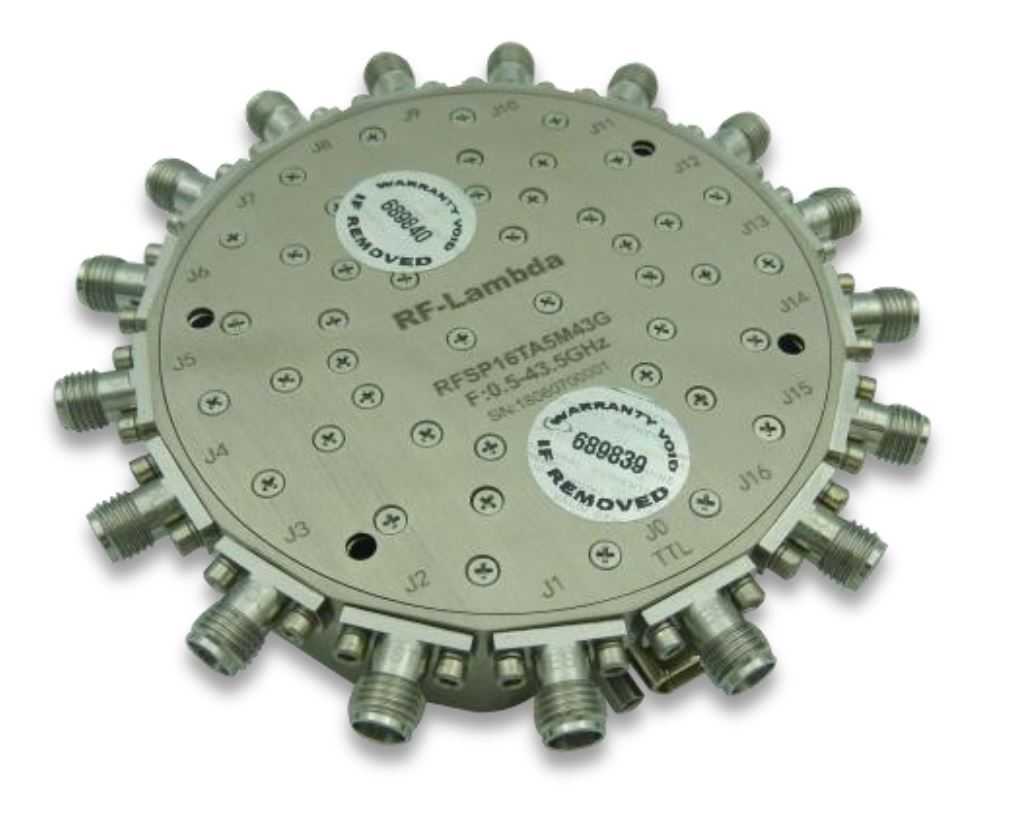

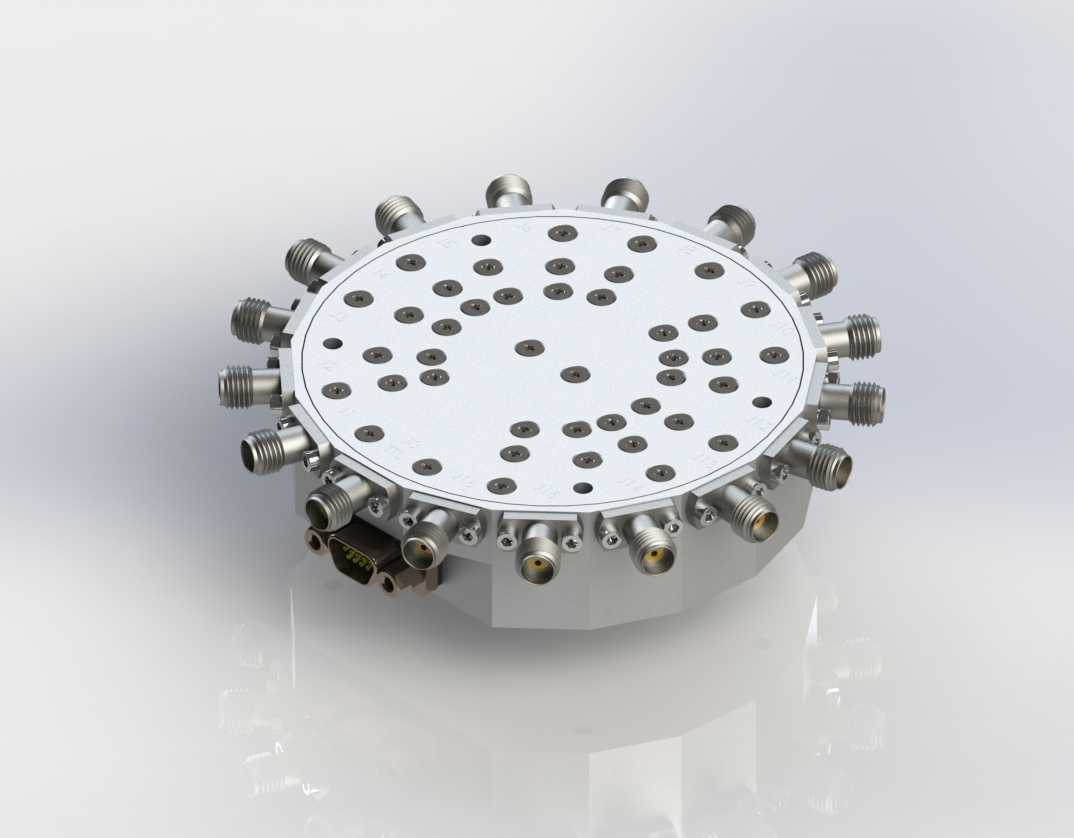

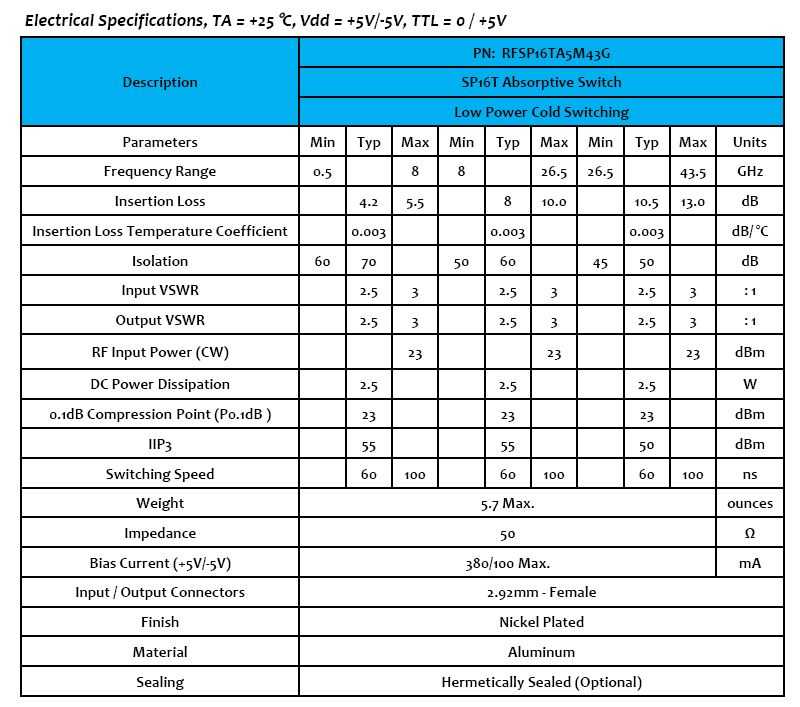

在射频测试与微波通信系统搭建过程中，多通道信号路径切换始终是链路设计里的核心环节，这类吸收式同轴SP16T开关的三维结构还原，能帮结构工程师在做系统集成时提前预判安装干涉、接口匹配的各类问题。从实际应用场景来看，这类开关常部署在蜂窝通信基站的前端射频链路、微波暗室的多天线测试切换平台、卫星通信地面站的V波段信号选通单元里，替代人工手动插拔射频接头的操作，避免高频段接头反复磨损带来的驻波比劣化问题。从功能特性上看，这款开关采用吸收式设计，区别于普通反射式开关，未选通的端口会内置匹配负载吸收端口反射信号，不会把信号反射回前级链路造成功放输出端驻波异常，能在0.5GHz到43.5GHz的宽频范围内稳定工作，单通道可承载最高0.5瓦的连续波射频功率，通道切换速度控制在70纳秒级别，完全满足高速跳频通信、快速天线扫描测试的响应要求，各通道插入损耗控制在14dB以内，端口间隔离度超过50dB，能有效避免相邻通道的信号串扰影响测试或通信精度。做三维结构设计时，首先要考虑的是16路同轴接口的圆周排布逻辑，所有2.92mm规格的同轴接头沿圆形壳体周向均匀分布，每个接头的安装法兰都预留了对应的螺丝固定孔位，保证接头与内部射频链路的同轴度偏差控制在0.02mm以内，避免高频段信号因结构错位产生额外损耗。壳体采用圆形一体化铣削结构，底部预留控制信号输入接口，供电采用±5V直流偏置，控制电路与射频通路之间做了金属隔离腔设计，避免数字控制信号的谐波串入射频链路造成噪声抬升。安装边界上，整体结构为圆柱形布局，底部设计有定位凸台与安装固定孔，可直接固定在标准射频测试机箱的安装面板上，所有外接接头的伸出长度、旋转空间都做了冗余校核，保证接好射频线缆后不会出现相邻接头线缆干涉的问题，内部负载的安装位置紧贴未选通端口的末端，缩短反射信号的传输路径，进一步提升端口匹配效果。做这类射频器件的三维建模时，还要重点关注金属壳体的壁厚设计，既要保证足够的结构强度抵抗安装时的外力，也要兼顾整体重量控制，同时壳体接缝处要做电磁屏蔽密封设计，避免外部电磁干扰进入内部射频通路，影响器件在高灵敏度接收场景下的工作稳定性。
