SMA凹形四支脚PCB边缘连接器结构

在射频通信设备的PCB板级互联设计中，板边射频连接器的选型与结构适配直接影响整机信号传输链路的稳定性，这款SMA凹形板边连接器正是针对高密度射频板卡的边缘安装场景开发的互联元件。从实际工程应用来看，这类连接器广泛部署在微波测试仪器、无线通信基站前端模块、射频识别读写设备、卫星通信接收终端的PCB板边缘位置，承担射频同轴传输线与印制电路板之间的信号过渡作用，避免板上射频走线过长带来的信号衰减与阻抗不连续问题。

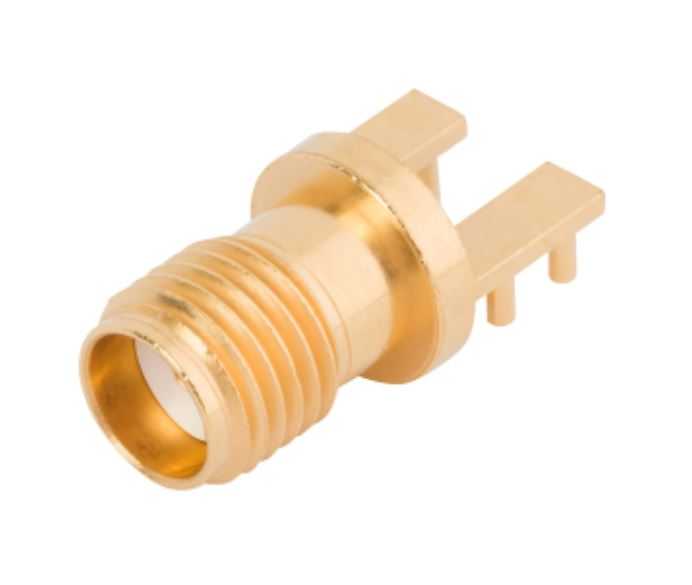

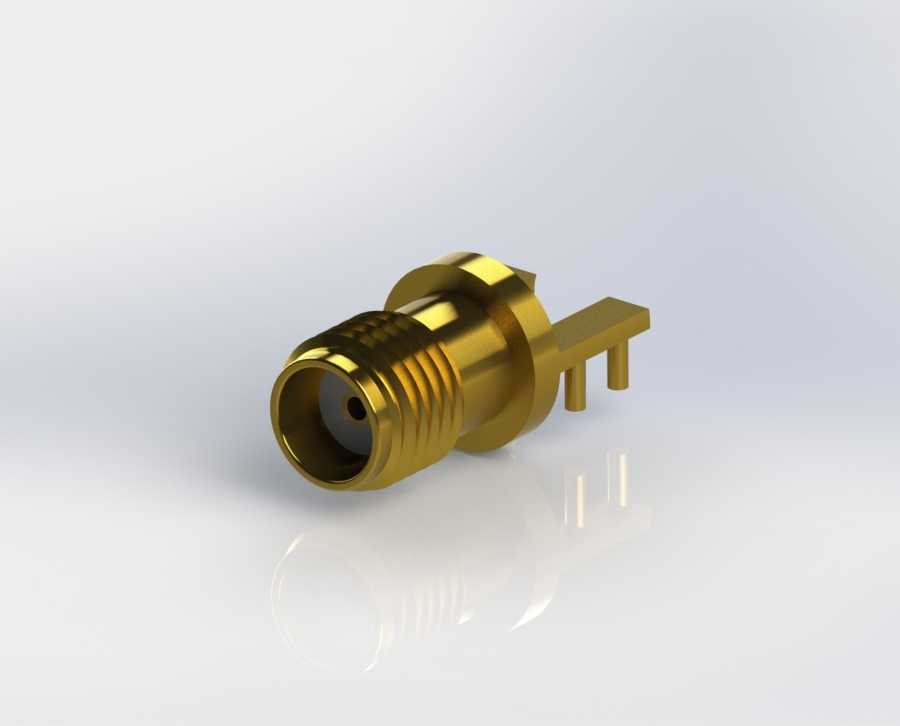

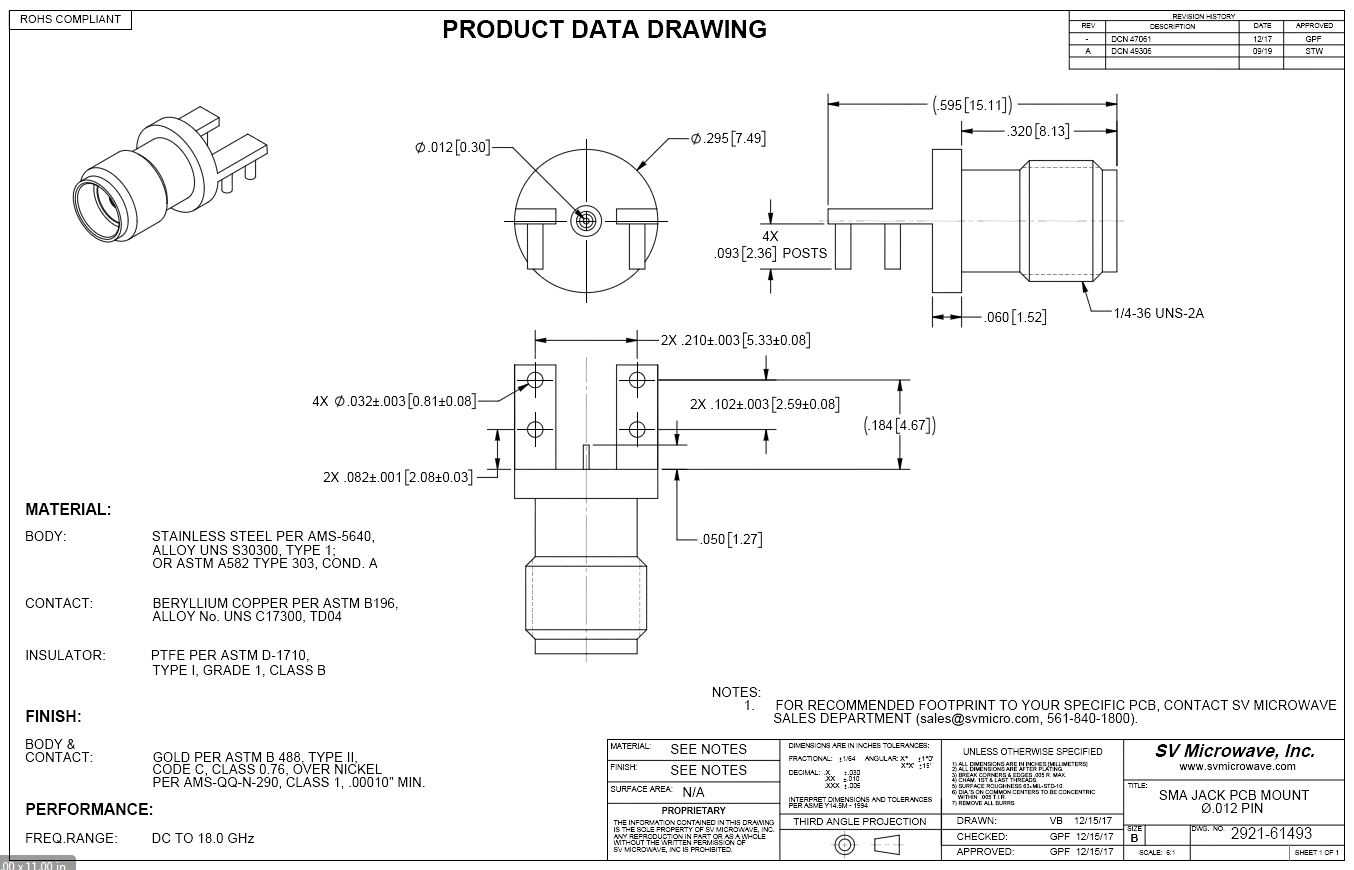

这款连接器采用四支脚的安装固定结构，区别于常规两脚板边连接器，四个安装插脚在PCB焊接后可形成更稳固的机械支撑，能够承受多次SMA公头插拔带来的侧向冲击力，避免长期使用后连接器出现焊盘脱落、本体歪斜的故障。设计上采用凹形接口结构，与标准SMA公头的插针配合时可形成可靠的轴向定位，内导体与PCB板上的射频走线直接搭接，外导体通过四个支脚与PCB的接地层充分焊接，保证接地连续性，降低信号传输过程中的回波损耗。

从结构设计的细节来看，连接器本体采用黄铜镀金工艺，既保证了良好的导电性能，也提升了接触面的抗腐蚀能力，适配长期户外工作的通信设备使用需求。法兰结构的设计充分考虑了PCB板的安装边界，本体突出板边的尺寸经过严格核算，不会与机箱侧板、相邻板卡产生结构干涉，插脚的间距与PCB上的安装孔位严格匹配，可直接适配标准厚度的射频电路板，无需额外设计转接固定结构。

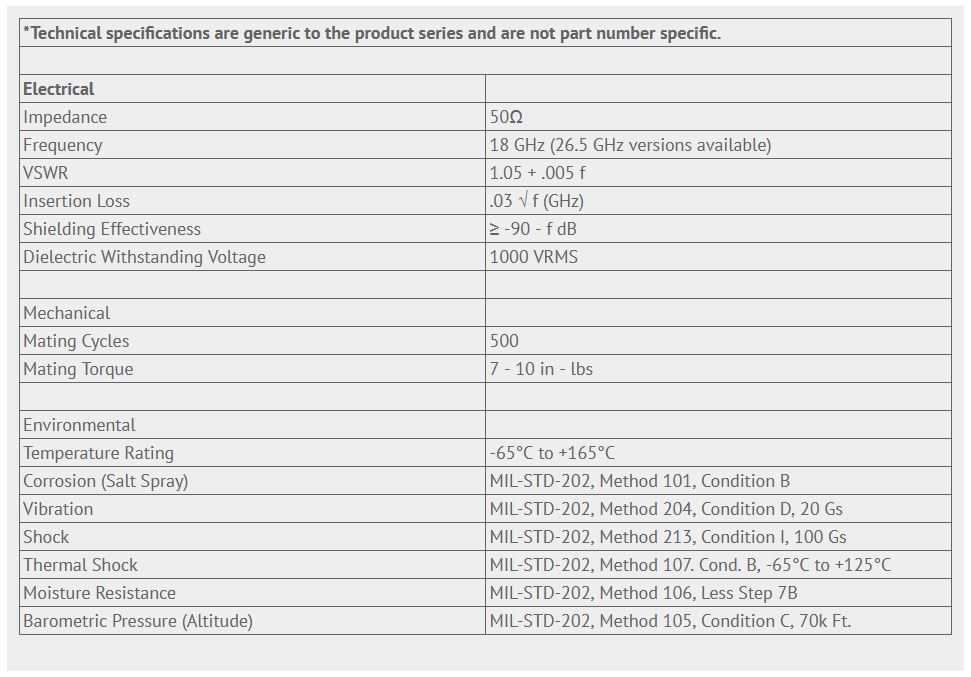

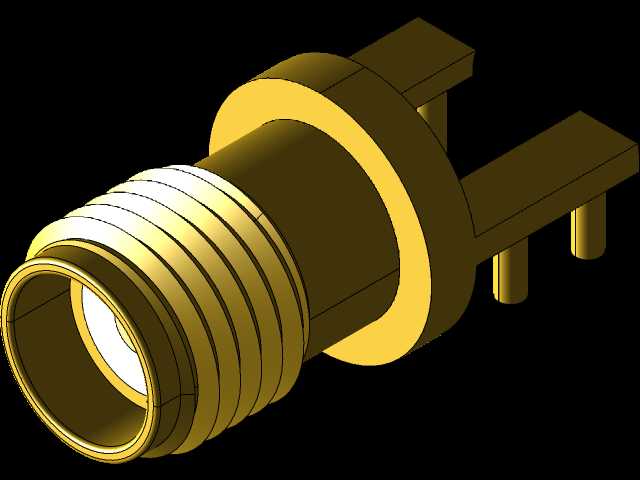

在射频性能层面，这款连接器可适配不同频段的传输需求，覆盖从常用的SMA频段到更高的2.40mm、2.92mm接口对应的毫米波频段，3dB带宽对应的传输频率上限可达18GHz，能够满足绝大多数民用通信、测试测量场景的射频信号传输要求。建模过程中严格还原了连接器的内孔尺寸、外螺纹参数、插脚长度与弯折角度，结构工程师在进行PCB布局、机箱结构设计时可直接调用该模型进行干涉检查，无需反复核对实物样品的安装尺寸，能够有效缩短板卡与整机结构的开发周期，避免因安装尺寸不匹配导致的试产返工问题。
