UM-5外壳Transko单片晶体滤波器结构

在射频通讯链路的板级设计环节，中频滤波段的器件选型与结构适配，直接决定了整机接收端的信噪比表现，这款带UM-5通孔PCB外壳的单片晶体滤波器，就是针对常规中频滤波场景开发的直插式器件。从实际应用场景来看，这类器件通常部署在射频混频模块的后级链路，负责把混频输出的中频信号筛选到标准频率区间，常见的适配频率包含21.4MHz、45MHz这类通用中频点位，也可覆盖部分小众定制的晶体滤波频率需求，在民用对讲机、小型广播接收模块、工业无线数传终端的板卡上都能见到同结构器件的应用。

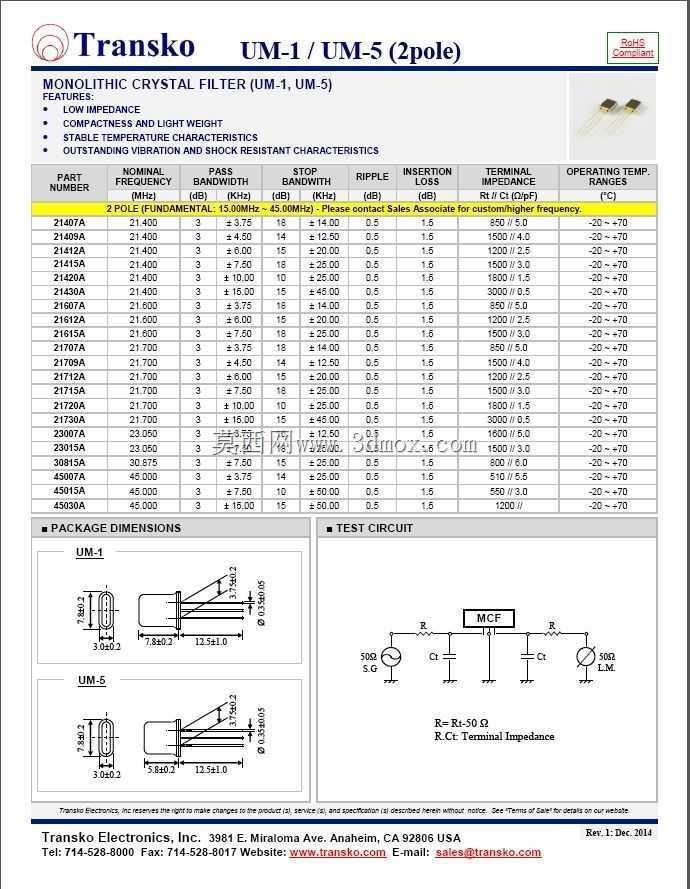

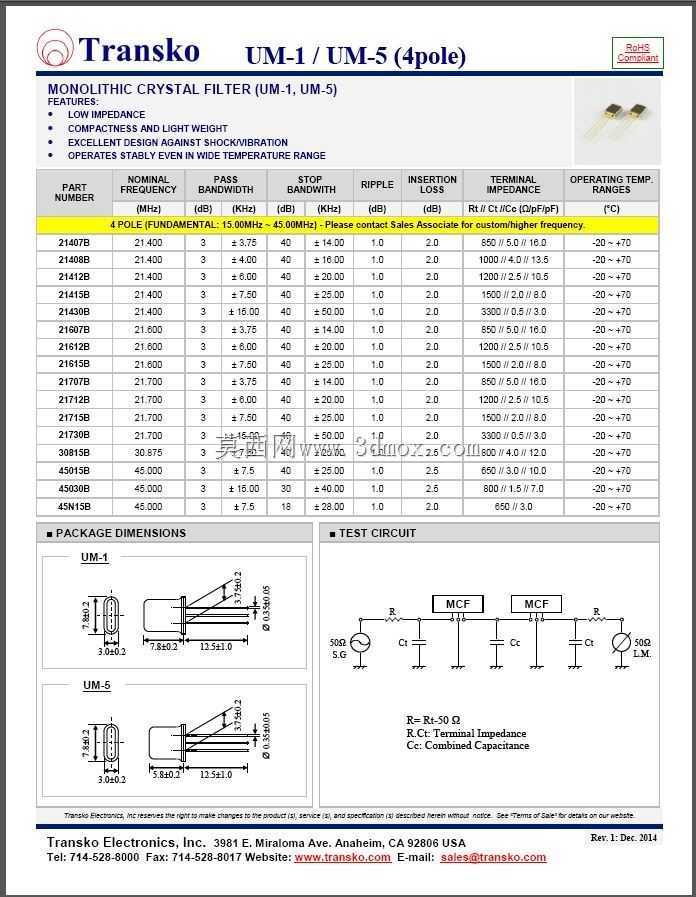

从功能特性上看，该类单片晶体滤波器的选择性由带宽参数决定，窄带模式下可做到16kHz的通带宽度，满足邻道间隔要求严格的通讯场景，宽带模式下可覆盖3.75kHz的通带范围，适配不同速率的信号传输需求；设计时可通过调整极数来控制滤波深度，极数配置越高，带外噪声的滤除效果越好，最终输出信号的信噪比表现越优，设计人员可根据整机的抗干扰指标要求匹配对应极数的器件。

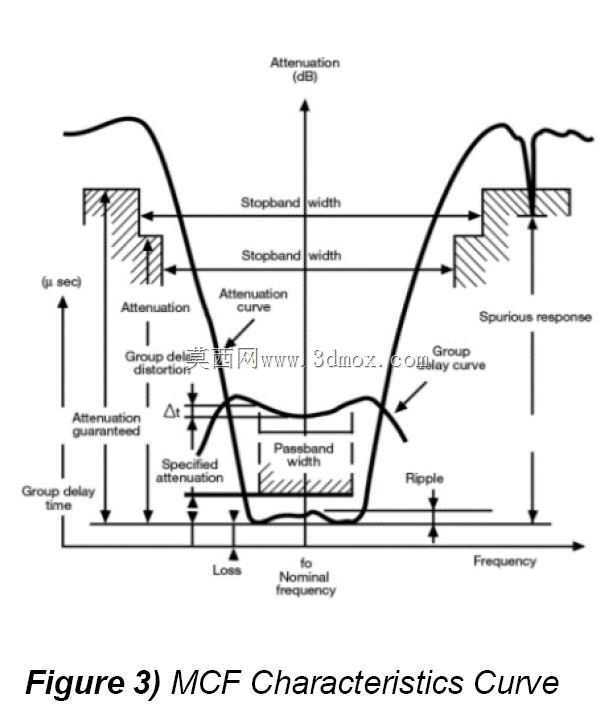

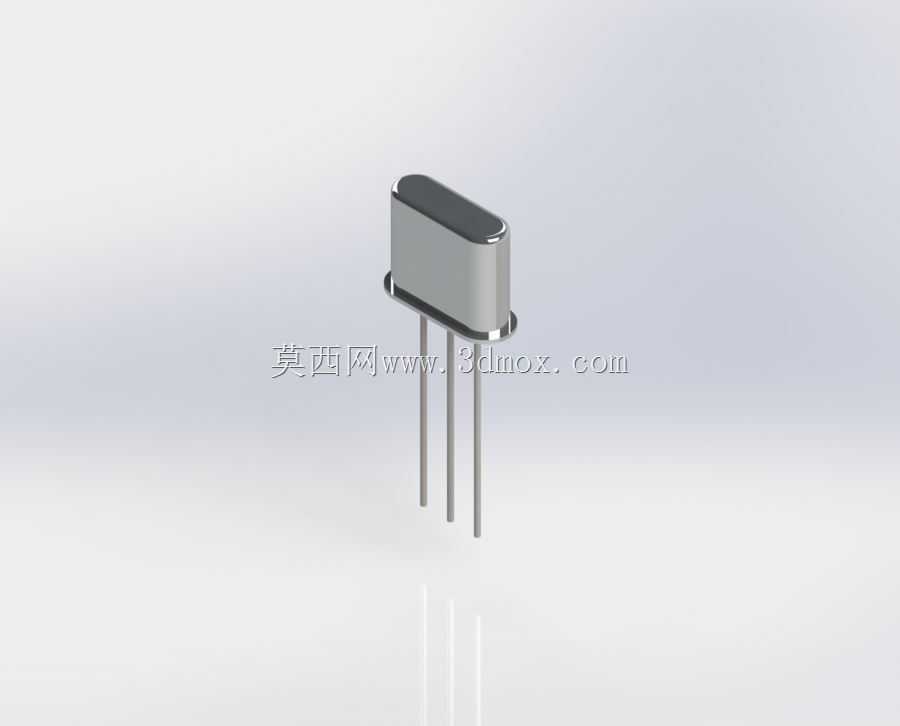

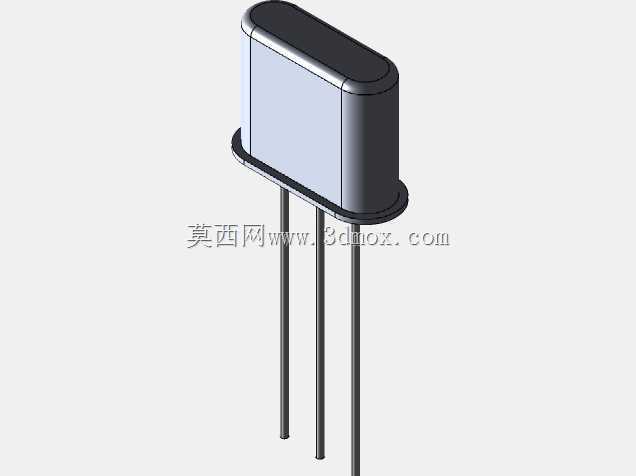

从结构设计思路来看，这款UM-5外壳采用金属密封封装结构，外壳本体为冲压成型的金属壳体，底部搭配绝缘基座引出三根直插引脚，金属外壳一方面可以为内部的晶体谐振单元提供物理防护，避免生产组装过程中的机械应力损伤晶体片，另一方面可以起到电磁屏蔽作用，减少板上其他高频器件对滤波单元的信号串扰。引脚采用标准间距设计，适配常规通孔PCB的焊盘孔径，安装时可直接插入PCB对应通孔完成波峰焊或手工焊接，不需要额外的固定结构。

从安装边界与尺寸适配角度，该器件的圆柱形外壳直径、引脚伸出长度都符合UM-5封装的行业通用尺寸，在PCB布局时，需要在器件安装位置预留对应直径的投影空间，引脚伸出PCB背面的焊接长度控制在标准焊接要求范围内，避免与背面的走线或器件产生干涉；由于是直插通孔封装，布局时要注意与周边贴片器件保持足够的安全距离，避免过波峰焊时产生连锡问题，同时金属外壳的接地引脚需要可靠连接到PCB的接地铜皮，保证屏蔽效能的正常发挥。在三维建模过程中，需要准确还原外壳的圆弧过渡、引脚的直径与伸出长度、基座与外壳的配合台阶，确保模型导入PCB装配环境时，能准确检查器件与周边结构件、板上其他器件的干涉情况，为整机的结构堆叠设计提供准确的参考依据。
