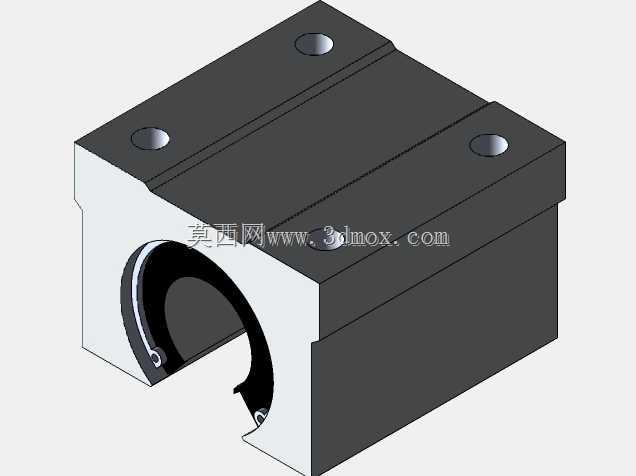

SBR16开口型直线导轨滑块结构

这款SBR16规格的开口型滑块是配套圆柱直线导轨使用的导向承载部件，在各类需要直线往复运动的设备场景中应用广泛，常见于小型自动化输送线、点胶设备、裁切设备、木工推台、3D打印运动轴、包装机械的往复执行端，也会被用在非标工装的滑动导向工位，承担运动过程中的载荷承载与运动轨迹约束作用。从结构设计来看，开口式的结构可以直接从导轨侧面完成装配，不需要从导轨端部穿入，在长导轨排布、多滑块预装的设备场景中，能大幅降低装配调试的难度，尤其适合后期设备维护更换滑块的场景，不用拆解整条导轨上的其他部件即可完成替换。滑块主体采用分体式结构，上部为金属安装基座，设置有四个安装沉孔，安装孔位的间距匹配常规16规格圆柱导轨的安装标准，基座的安装面平面度有严格公差要求，保证和负载安装板贴合后不会出现偏载，避免运行过程中出现卡滞、磨损不均的问题。下部的开口抱合结构内置循环滚珠通道，和圆柱导轨的外圆面配合时，滚珠在滚道内循环滚动，将滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使在轻载高速往复的工况下，也能保持顺畅的运动状态，不会出现爬行现象。设计过程中需要重点关注滑块的内孔圆弧和导轨外圆的配合公差，间隙过大会导致运动精度不足，负载下出现偏摆，间隙过小则会增大运行阻力，加快滚珠和滚道的磨损，缩短使用寿命。开口处的密封结构可以阻挡加工过程中产生的切屑、粉尘进入内部滚道，避免滚珠卡滞造成的运动失效，在多粉尘的木工、石材加工设备场景中，这种密封结构能有效提升部件的使用寿命。从安装边界来看，这款滑块的整体外形尺寸适配16mm直径的圆柱导轨，安装孔的位置、沉孔深度都符合行业通用安装规范，选型时只需要匹配对应直径的导轨，不需要额外修改安装板的孔位，就能直接替换同规格的其他品牌滑块，降低设备的备件采购成本。实际使用中，这类滑块通常成对布置在平行导轨上，承载跨距较大的负载，单滑块可承受一定的径向载荷，同时能抵消部分运动过程中的倾覆力矩，保证运动过程的平稳性，在低速轻载的往复运动场景中，相比方形直线导轨成本更低，装配调试的难度更小，是中小型非标自动化设备中非常常用的导向部件。建模过程中还原了内部滚道的走向、安装沉孔的细节、开口处的密封件结构，以及基座的倒角、安装面的公差预留位置，能够直接用于设备装配的干涉检查、运动仿真，也可以作为选型时的安装尺寸参考，帮助设计人员快速完成设备的导向机构布局。
