9路PCB板装MICRO-D母型D-sub连接器结构

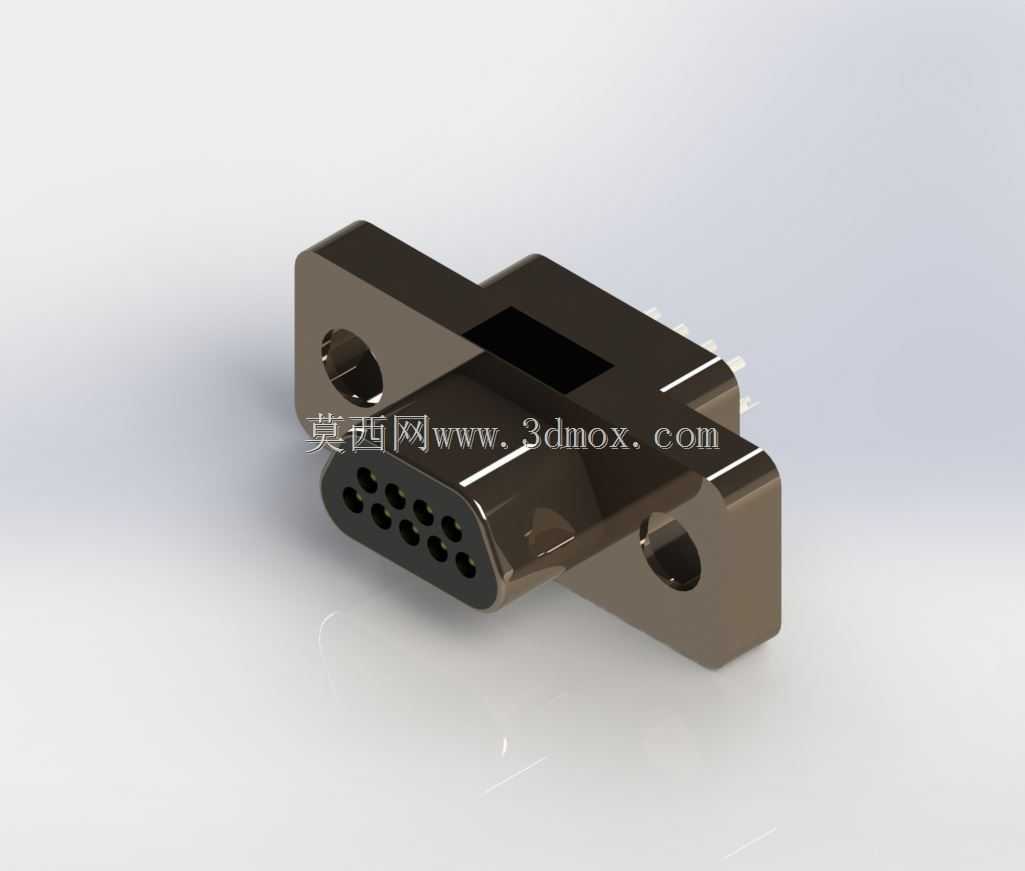

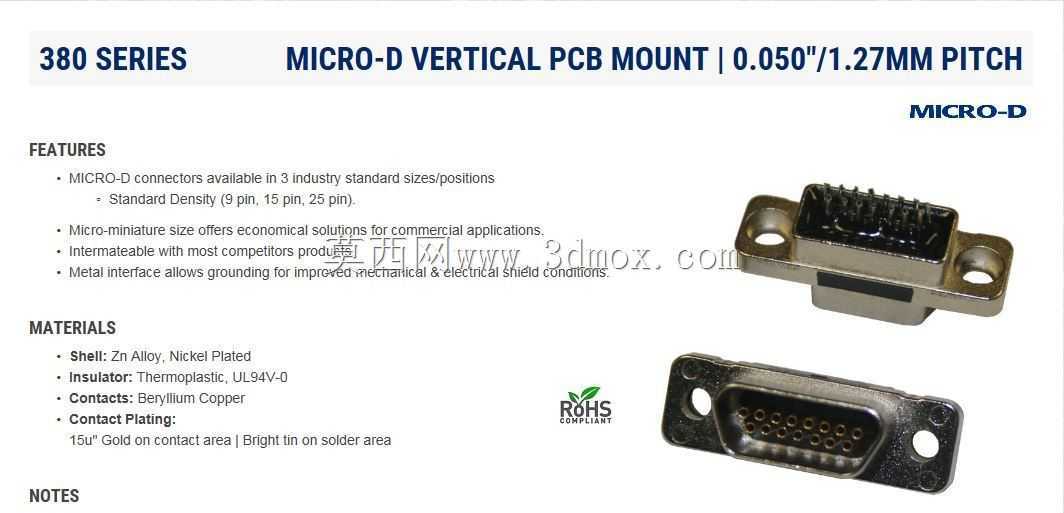

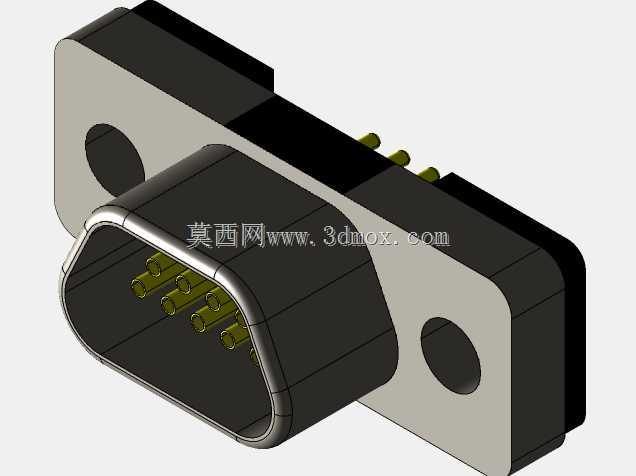

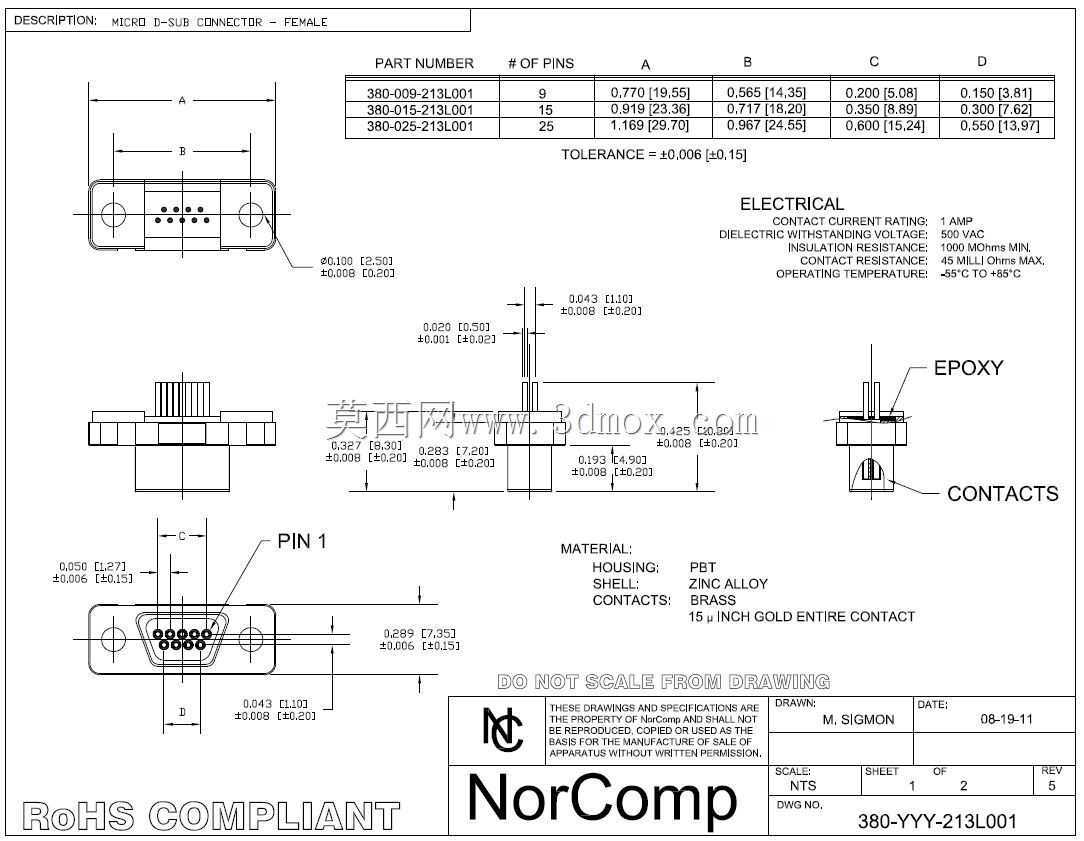

在工业控制板卡、射频测试设备、小型化通讯终端的板间连接场景里，这类9路MICRO-D系列D-sub连接器是非常常见的互联元件，相比标准尺寸D-sub接口，它的体积压缩了近40%，更适合高密度安装的PCB板卡布局。从结构设计来看，这款连接器采用公外壳配母插针的组合，插针间距为1.27mm，属于高密度引脚排布，插针接触端采用镀金工艺降低接触电阻，适配低速（1兆赫以下）的数据传输与控制信号传递，额定载流能力单路500mA，绝缘耐压可达到500VAC，能满足多数工业低压信号回路的绝缘要求。外壳采用锌合金压铸成型，两侧带法兰安装耳，耳上开有圆形安装孔，安装孔中心距匹配标准MICRO-D系列安装尺寸，可通过螺丝直接固定在PCB板预留的安装位上，也可配合面板开孔实现机箱对外的接口固定，安装时需要注意插针与PCB焊盘的同轴度，避免波峰焊时出现连锡、虚焊问题。外壳的屏蔽结构设计为整体包裹插针基座，基座采用耐高温工程塑料注塑成型，可耐受260℃的波峰焊温度，不会出现基座变形、插针移位的问题。在实际选型应用中，这类连接器常被用在小型化工业采集模块、机载测试设备、便携通讯终端的内部板卡连接上，相比线端连接器，板端直焊的结构能减少线束转接带来的信号损耗，同时降低装配工序的复杂度，不需要额外压接线束，直接通过SMT或者波峰焊完成与PCB的固定。设计建模时需要重点关注安装法兰的厚度与PCB板边缘的避让距离，插针伸出PCB背面的长度要控制在1.5mm以内，避免焊后引脚过长与其他板上元件产生干涉，同时外壳的定位柱要与PCB上的定位孔精准匹配，定位柱直径比定位孔小0.1mm，方便装配时快速对位，也能抵消焊接时的热胀冷缩偏移。插针的排布遵循MICRO-D系列的标准引脚定义，9个引脚分两排交错排布，相邻引脚的爬电距离满足低压信号回路的安全要求，外壳的接地引脚与安装法兰连通，焊接时可直接接PCB的保护地层，实现整体屏蔽效果，降低外界射频信号对传输回路的干扰。
