Abracon3225封装高稳TCXO温补晶振

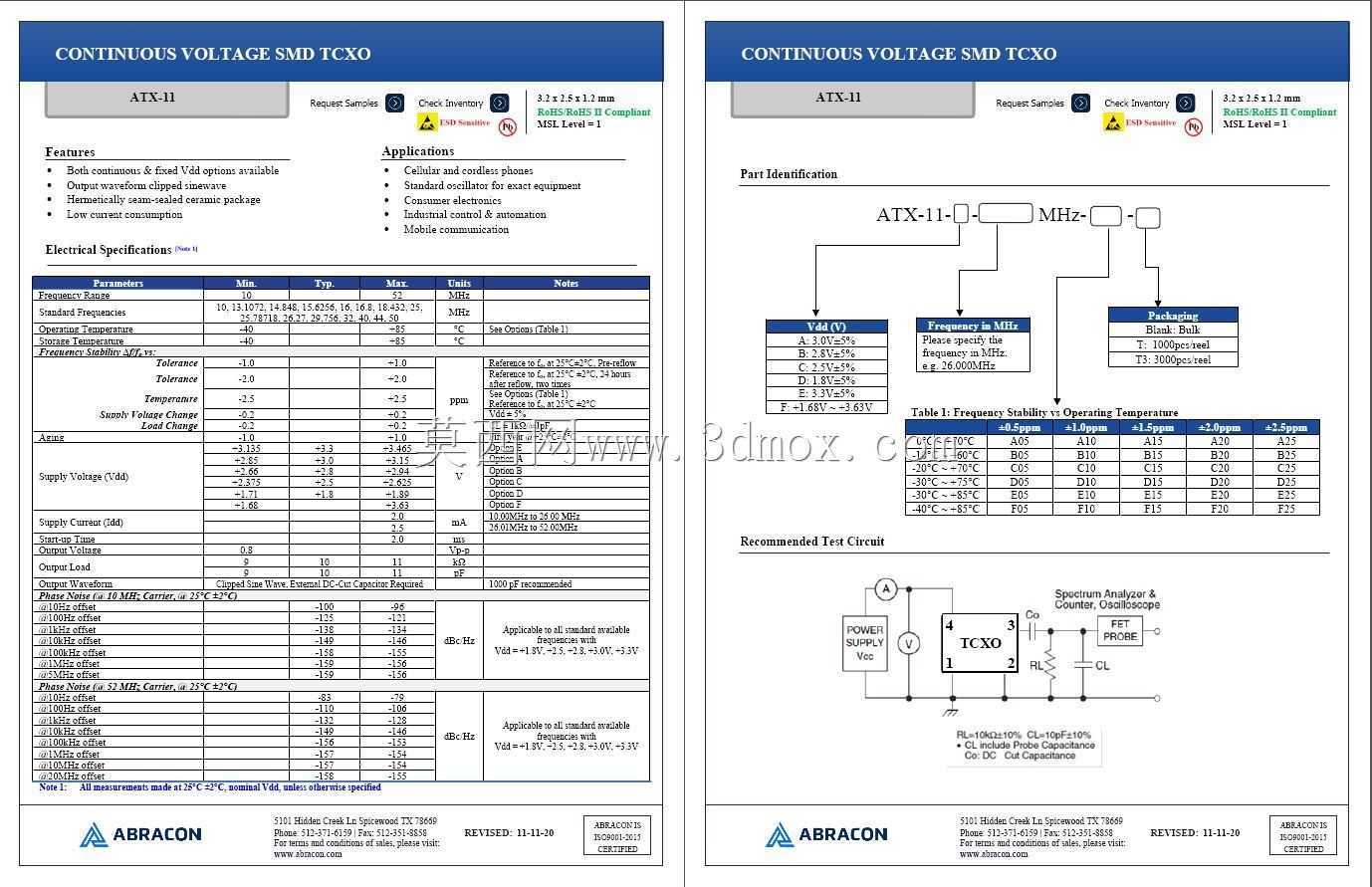

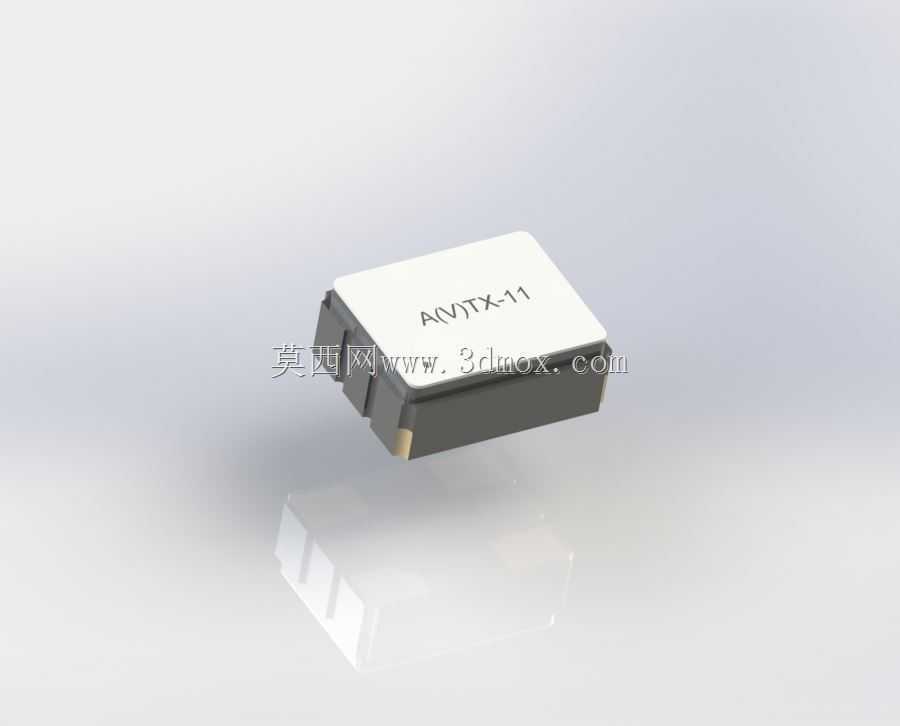

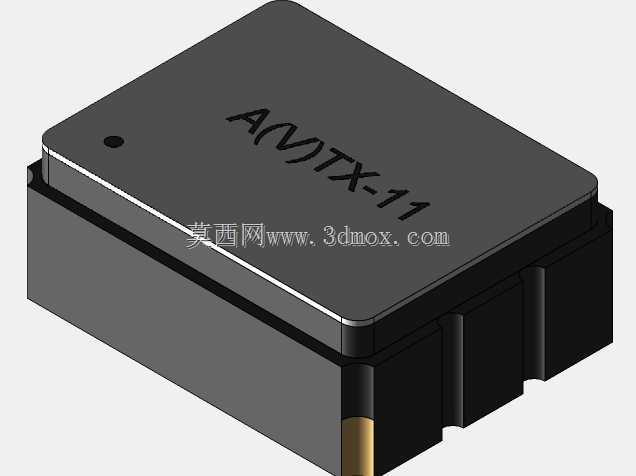

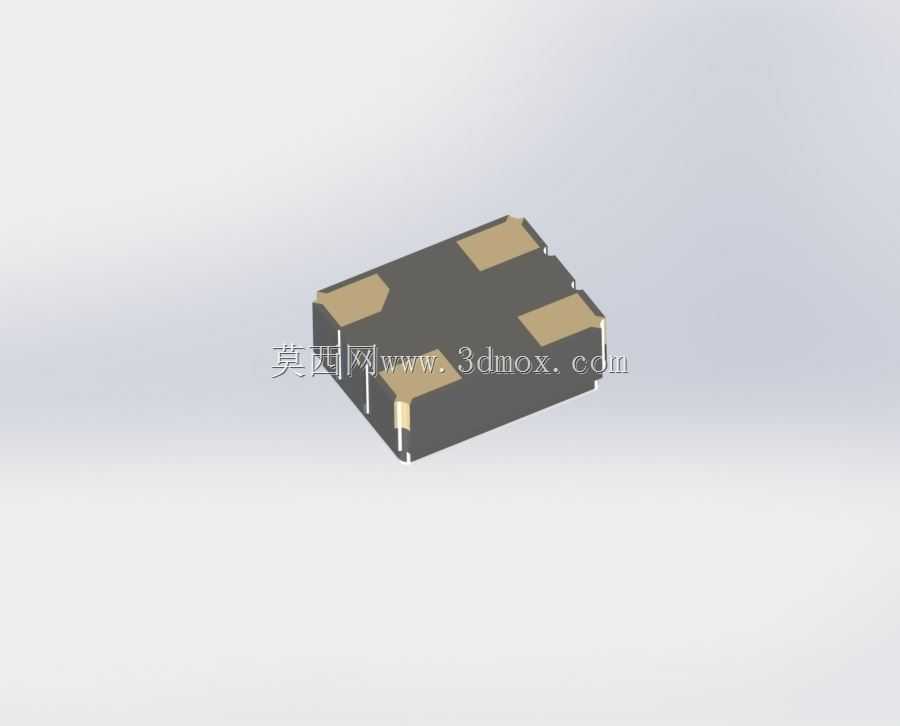

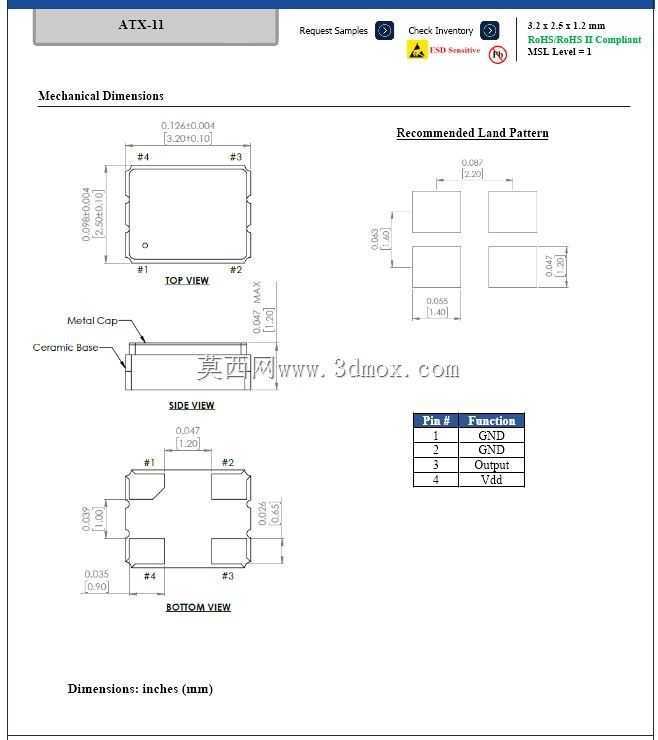

在射频通信、低功耗物联网终端这类对时钟频率偏差容忍度极低的电路设计里，时钟源的频率稳定性直接决定了设备的通信误码率、唤醒同步耗时甚至整体续航表现，普通无源晶振受温度波动带来的频率漂移，往往无法满足这类场景的严苛要求，温补晶体振荡器也就是TCXO，就是针对这类需求设计的高精度时钟源。本次建模的这款Abracon 3225封装TCXO，频率稳定度可达±500PPB，相比常规±50PPM级别的普通晶振，稳定度高出两个数量级，能在宽温工作环境下始终保持精准的频率输出，大幅降低射频电路的频率校准开销，缩短设备入网同步的时间窗口，尤其适合电池供电的低功耗射频终端，能有效减少同步阶段的功率损耗，延长设备整体续航。从设计落地的角度看，这款器件采用行业通用的3225表贴封装，外形尺寸严格控制在3.2mm×2.5mm，属于紧凑型SMD器件，建模时完全按照实际器件的焊盘布局、本体高度、引脚共面度参数还原，能直接导入PCB布局环节做结构干涉校验，也可以用于整机装配的数字样机仿真，提前排查表贴焊接时的邻件干涉、壳体高度冲突等问题。建模过程中重点还原了器件的陶瓷本体结构、三个镀金焊盘的位置与尺寸公差，本体边缘的倒角、焊盘的金属层厚度都按照实际器件的加工公差做了对应设置，确保导入结构设计软件后，生成的占位尺寸、安装边界完全符合器件手册的要求，结构工程师在做堆叠设计时不需要额外核对手册参数，就能直接调用模型完成布局。这类高精度TCXO除了射频通信场景，也常用于高精度计时设备、工业测量仪器、卫星定位接收终端等对时钟基准有高要求的设备中，建模时充分考虑了不同设计场景的调用需求，模型的装配基准面设置在器件焊盘的底部平面，和SMT贴片时的器件定位基准完全一致，能直接用于SMT产线的钢网设计校验、贴片程序的坐标核对，也能用于整机热仿真环节，模拟器件工作时的温升对周边元器件的热辐射影响。
