TRINOTA控制面板3D打印注塑模具结构

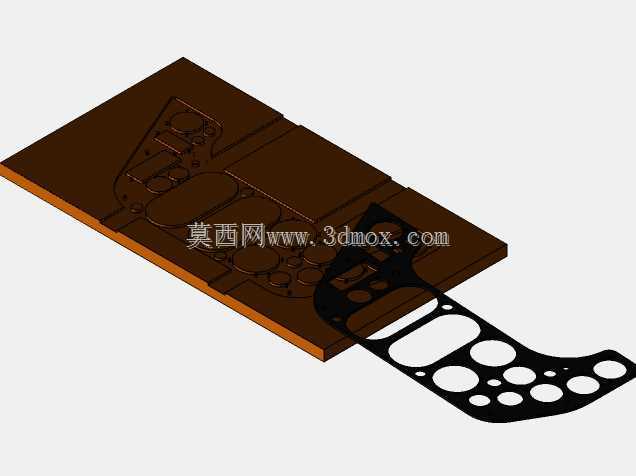

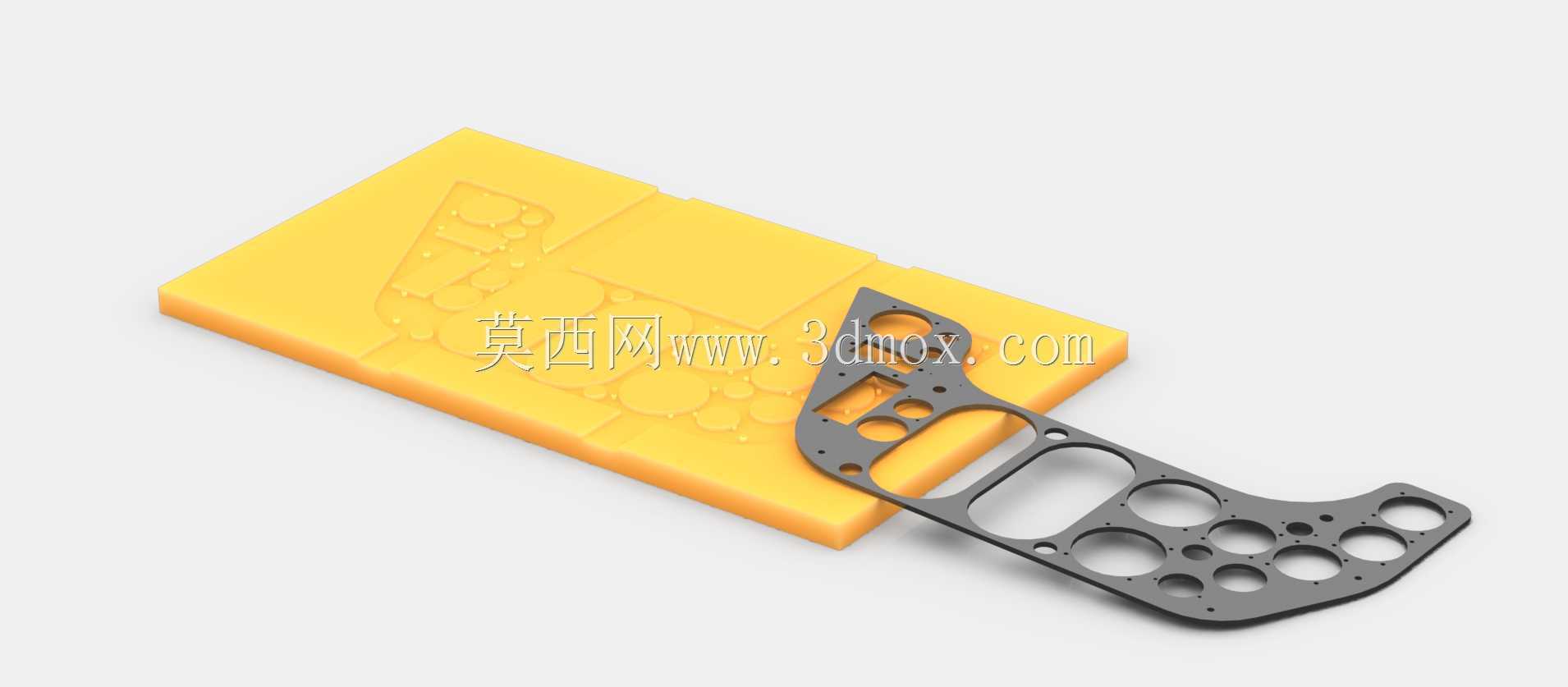

这套模具结构对应异形控制面板的小批量试制成型需求，适配桌面级3D打印工艺的快速制模场景，主要服务于非标电控设备的前期样件验证环节，不用开制传统钢模就能完成面板塑件的小批量打样，大幅缩短电控类产品的研发迭代周期。从实际使用场景来看，这类模具多用于专用设备操控台的定制化面板生产，比如小型工业检测设备、改装类车载操控单元、非标实验装置的控制面板，这类场景往往单批次需求量不大，面板上需要集成各类按钮、显示屏、旋钮的安装位，传统开模成本高、周期长，用3D打印制作的模具完全能满足百件级以内的试制需求。模具的分型面完全贴合控制面板的复杂曲面轮廓，对应塑件上的各类镂空安装位，模具上都做了精准的让位凸台与型腔结构，合模后能直接成型出面板上所有的安装孔位与轮廓边界，后续塑件只需要做简单的飞边处理就能直接装配使用，不用额外做二次钻孔、铣削加工。设计过程中优先考虑了3D打印工艺的成型特性，模具的壁厚做了均匀化处理，避免打印过程中出现应力变形，型腔边缘做了0.2mm的脱模斜度，既不影响塑件的尺寸精度，又能保证成型后塑件顺利脱模，不会出现粘模、拉裂的问题。模具的整体外轮廓为矩形结构，边角做了R5的圆角处理，方便打印过程中平台粘附，也能避免边角磕碰损坏。安装边界上，模具的分型面四周预留了10mm宽的压边余量，合模时可以用常规的夹具快速锁紧，不需要额外制作模架，适配普通的手动压合或者小型台压设备就能完成注塑作业，不需要配套专业的注塑机台，非常适合实验室、小批量试制车间的使用场景。模具上对应面板的每个镂空结构都做了排气槽设计，槽深控制在0.1mm，既能保证注塑时型腔内的空气顺利排出，避免塑件出现缺料、气泡的问题，又不会让熔融的塑料溢出形成多余飞边。进料口设置在模具的侧边非外观面位置，采用侧浇口结构，浇口宽度3mm、厚度1mm，成型后可以很方便地去除浇口残留，不会在面板的外观面留下明显痕迹。这套模具的成型精度控制在±0.15mm以内，完全能满足控制面板上各类电子元件的安装公差要求，成型后的塑件可以直接卡装到对应的操控台基座上，各类按钮、显示屏的安装位都能精准对位，不会出现装配干涉的问题。针对3D打印模具的耐磨特性，型腔表面做了0.3mm的壁厚加强，能承受至少50次以上的注塑循环，满足小批量试制的使用需求，模具的整体结构没有复杂的抽芯、斜顶结构，打印完成后只需要简单去除支撑就能直接使用，不需要做后续的机加工打磨，大幅降低了制模的时间成本与加工成本。
