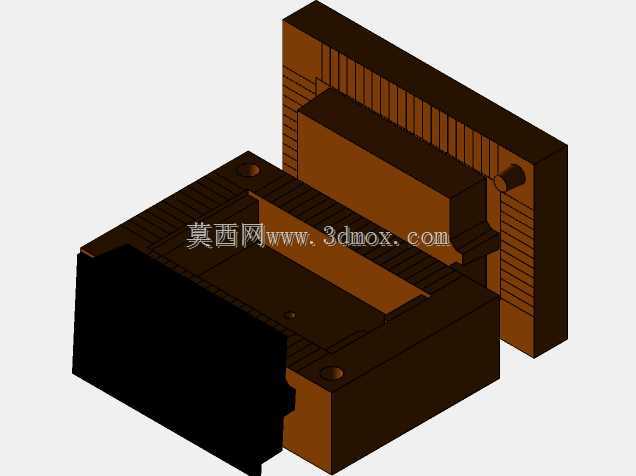

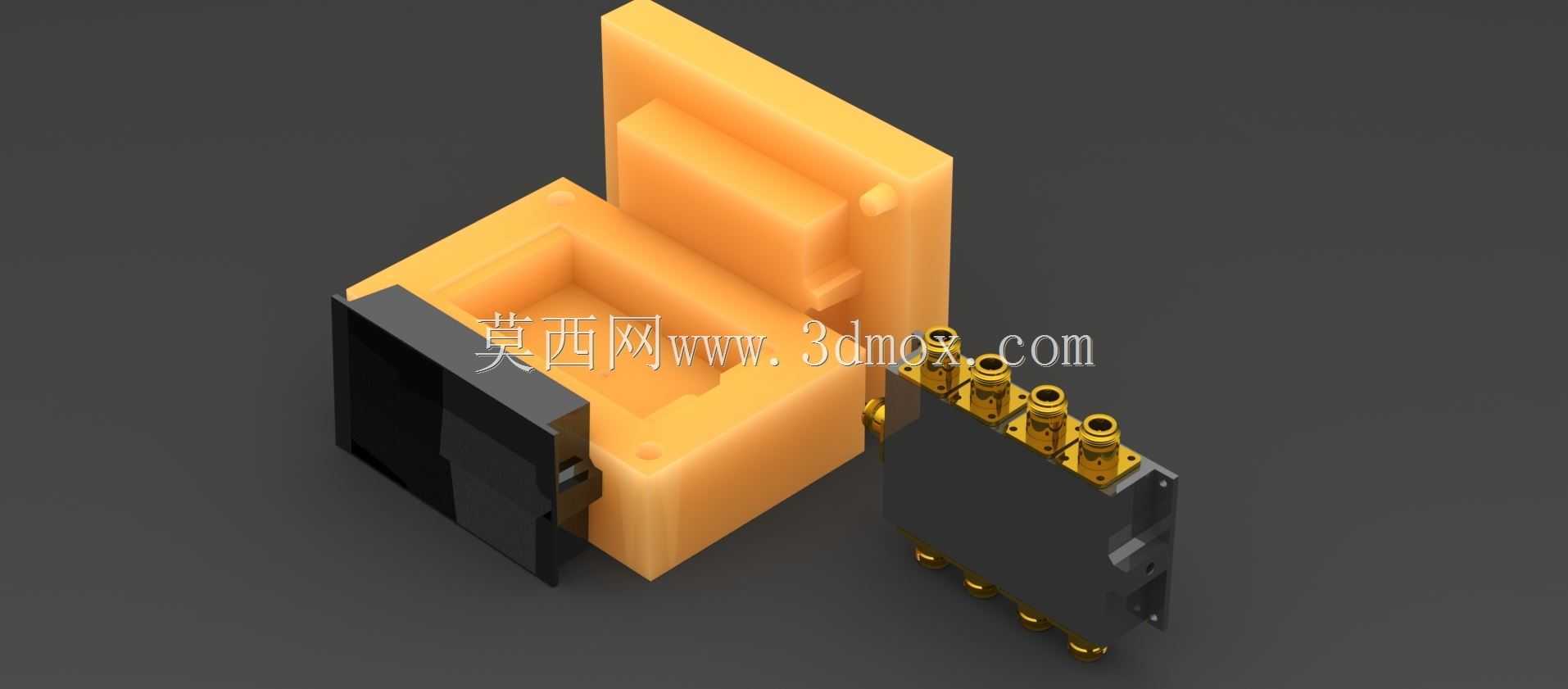

3D打印GPS装置外壳注塑模具结构

这套模具面向小批量定制化GPS定位终端的外壳生产场景，适配户外车载、便携资产追踪类GPS装置的壳体成型需求，区别于传统大批量钢模的高成本长周期特性，整套模芯采用3D打印工艺制备，可快速完成样件试制与小批量交付，适配研发阶段快速迭代、小批量定制订单的生产节奏。从功能实现来看，模具分型面沿壳体最大轮廓线设置，避开了壳体侧面的接口安装位，确保开模时不会拉伤成型后的壳体表面；模腔内部精准复刻了GPS外壳的内部卡扣位、天线避让槽、侧边接口沉台结构，成型后的壳体无需二次加工即可直接与内部PCB板、信号接头完成装配，卡扣配合公差控制在0.1mm范围内，既保证装配时的卡接顺畅度，也能避免长期使用出现松脱问题。设计阶段优先考虑了3D打印工艺的成型特性，模腔边角全部设置R0.5mm的圆角过渡，避免打印过程中出现应力集中导致的模腔开裂，同时减少脱模时的边角粘模风险；进料口设置在壳体非外观面的侧边位置，采用侧浇口结构，成型后浇口残留可通过简单手工修剪去除，不会破坏壳体正面的外观质感。模架部分采用标准化快换结构，上下模的定位销与导套配合间隙控制在0.02mm，合模时可精准对齐模腔，避免出现错模导致的壳体壁厚不均问题；顶出机构均匀分布在壳体的加强筋对应位置，顶出行程设置为15mm，确保顶出过程中壳体受力均匀，不会出现顶白、变形等缺陷。安装边界方面，整套模具外形尺寸适配常规桌面型注塑机的安装工位，模架长宽尺寸控制在150mm×120mm范围内，安装孔位间距符合通用小型注塑机的模板固定标准，无需额外定制转接板即可直接上机使用；冷却流道沿模腔轮廓随形布置，采用3D打印一体化成型的随形水路，相比传统直孔水路冷却效率提升30%以上，可将单模成型周期控制在2分钟以内，适配小批量生产的效率要求。针对GPS外壳常用的ABS、PC-ABS混合材料，模腔表面做了抛光处理，成型后的壳体表面粗糙度可达Ra1.6，满足外观件的表面质量要求；模具还预留了排气槽结构，在模腔末端设置深度0.02mm的排气缝隙，可在注塑过程中快速排出模腔内的空气，避免壳体出现烧焦、缺胶等成型缺陷。
