2.4GHz频段双四芯无线通信天线结构

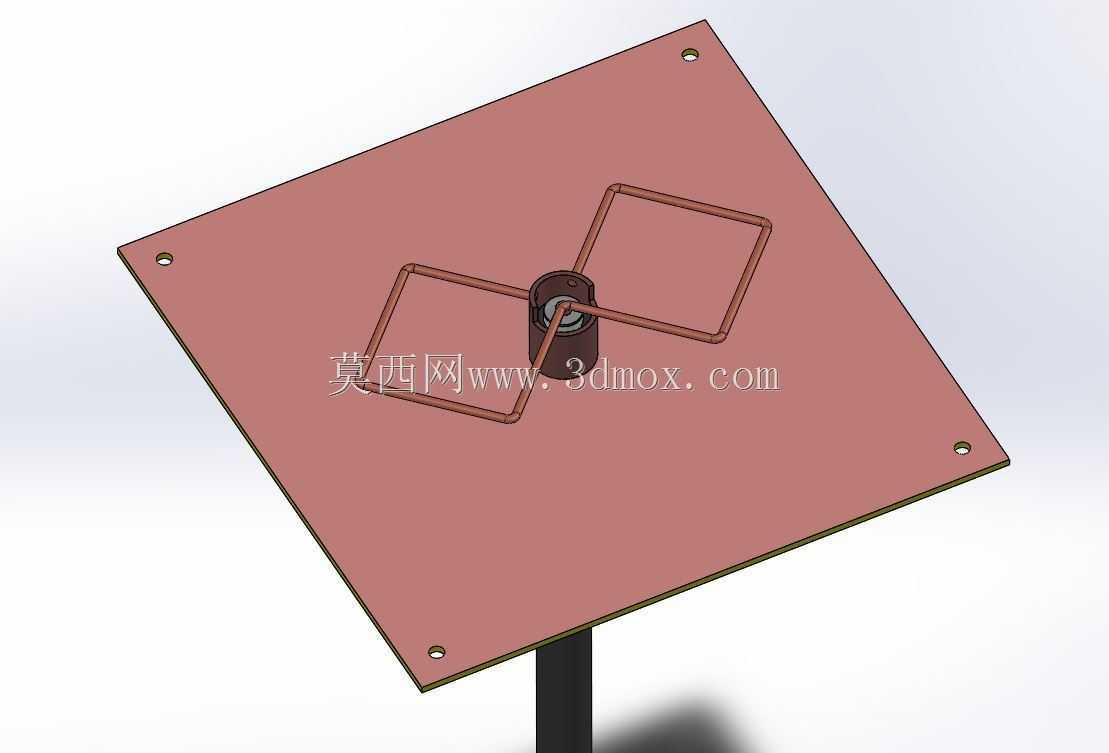

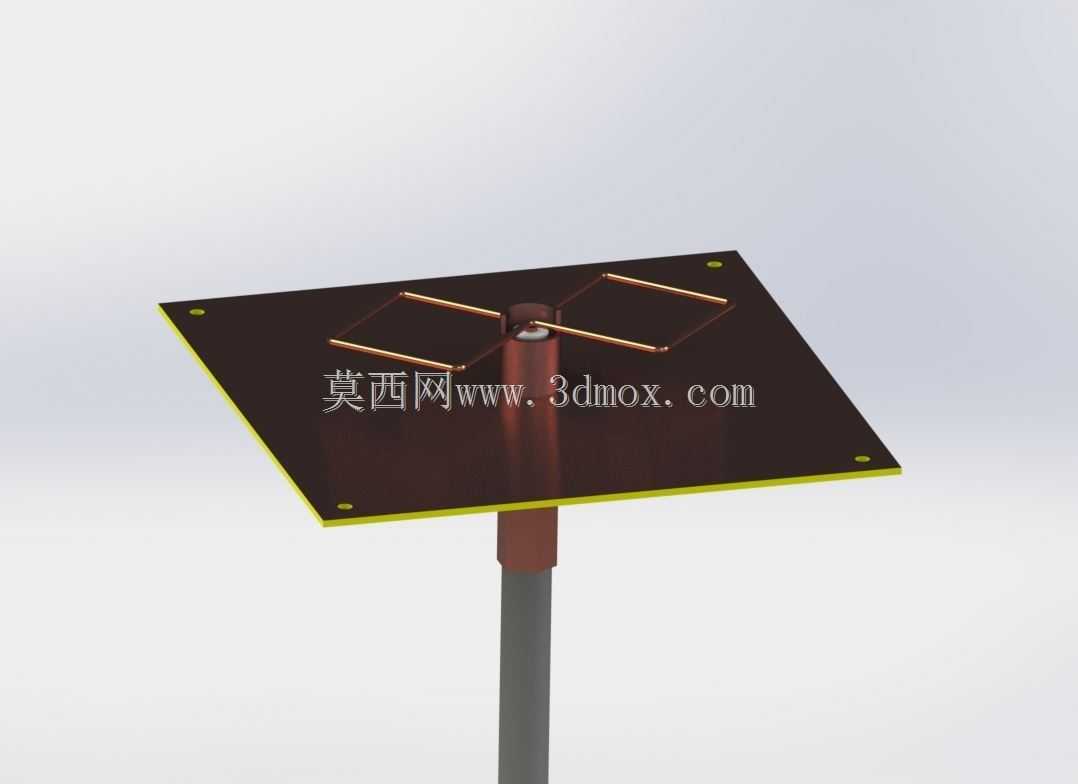

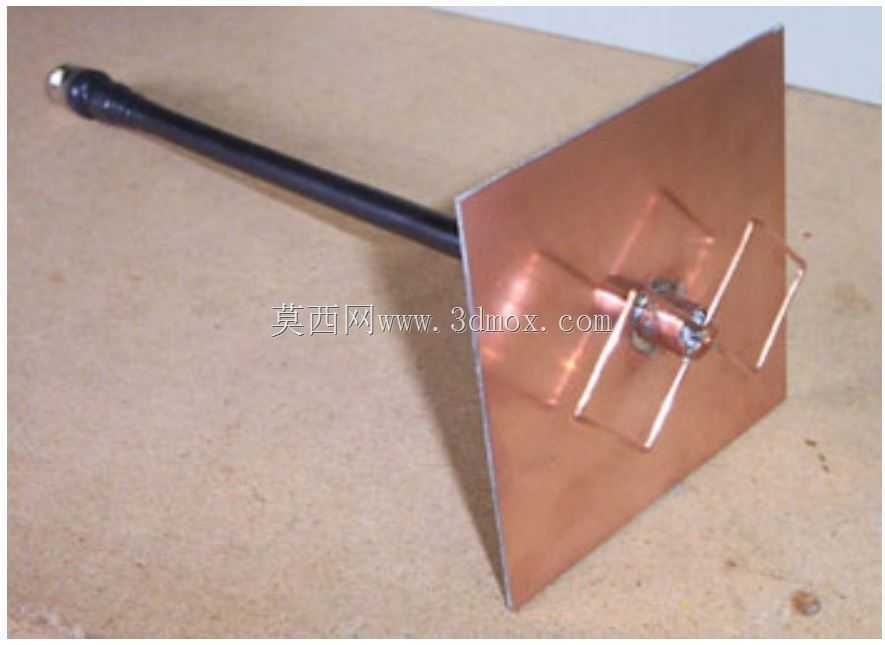

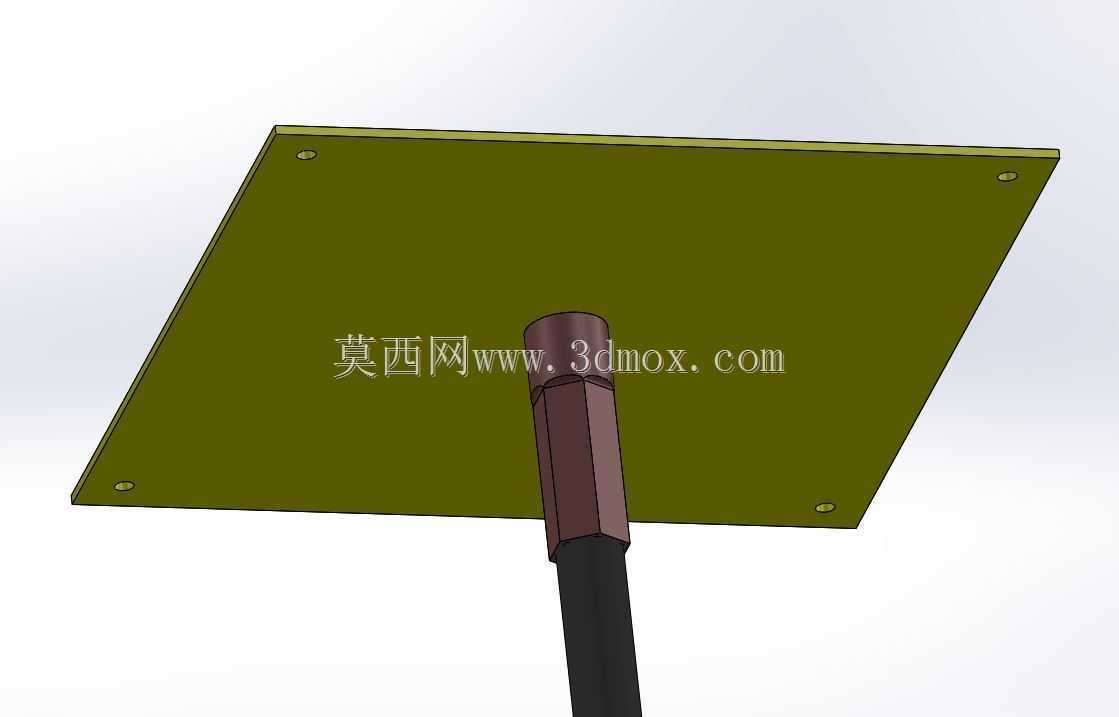

在短距离无线通信覆盖场景中，2.4GHz频段因为穿墙能力适中、绕射性能稳定，被广泛用于室内WiFi覆盖、小型物联网节点组网、工业无线传感数据传输等场景，这类双四芯天线的设计，核心是通过两组对称的四元振子结构，优化水平面的信号辐射均匀度，解决普通单振子天线存在的信号覆盖死角问题。从结构设计逻辑来看，该天线采用反射板搭配两组菱形振子的布局，反射板采用方形覆铜板基材，边缘预留四个安装固定孔，可直接通过螺丝固定在设备外壳或者户外安装支架上，安装时需要保证反射板与安装面保持平行，振子面朝向信号覆盖的目标区域，反射板背面的馈电结构采用同轴电缆直连的方式，电缆从支撑管内部走线，既可以避免馈线外露带来的信号干扰，也能提升户外使用时的结构防护能力。两组菱形振子采用铜质线材弯折成型，对称布置在反射板中心馈点的两侧，振子的弯折尺寸严格匹配2.4GHz频段的1/4波长设计，能够在2400MHz-2483.5MHz的全频段内保持稳定的驻波比，相比普通单组四芯天线，双组振子的布局可以将水平面的半功率波束宽度拓宽到接近120度，在相同的发射功率下，有效覆盖范围可以提升30%左右，同时减少信号的上下瓣溢出，降低能量的无效损耗。支撑结构采用分段式设计，下部为金属支撑管，上部为绝缘馈电座，既可以保证天线整体的结构强度，满足户外安装时的抗风要求，也能避免金属支撑管对振子辐射性能造成影响，安装时支撑管的长度可以根据实际安装场景调整，在室内吸顶安装时可以缩短支撑管长度，让反射板贴近安装顶面，在户外杆装时可以搭配更长的支撑管，避开周边遮挡物对信号的阻挡。在实际选型使用中，这类天线适合用于小型无线基站、厂区无线传感网络网关、家用WiFi路由器的信号升级改装，安装时需要注意远离金属遮挡物和强电磁干扰源，反射板与周边金属构件的距离需要保持在10cm以上，避免金属构件对天线辐射方向图造成畸变，影响实际覆盖效果。振子与馈电点的连接采用焊接固定，焊接点做了平滑处理，避免出现毛刺导致的尖端放电或者信号反射，整个天线的结构没有复杂的传动或者活动部件，长期使用的稳定性较强，适合在无人值守的户外点位长期工作。
