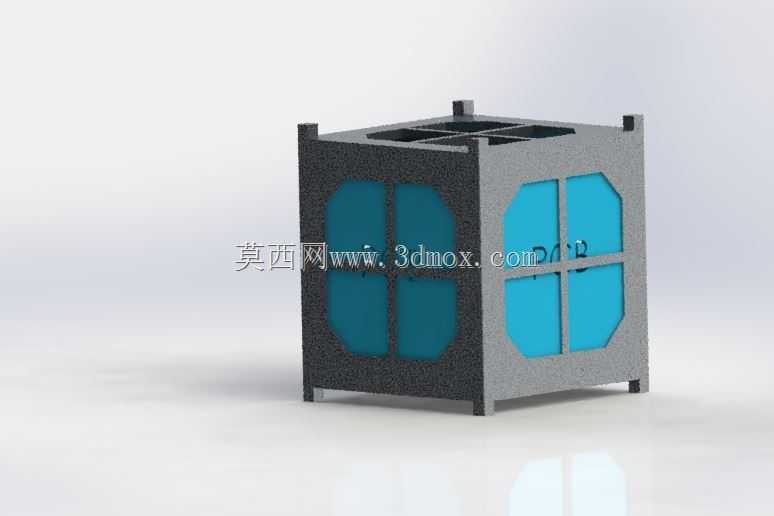

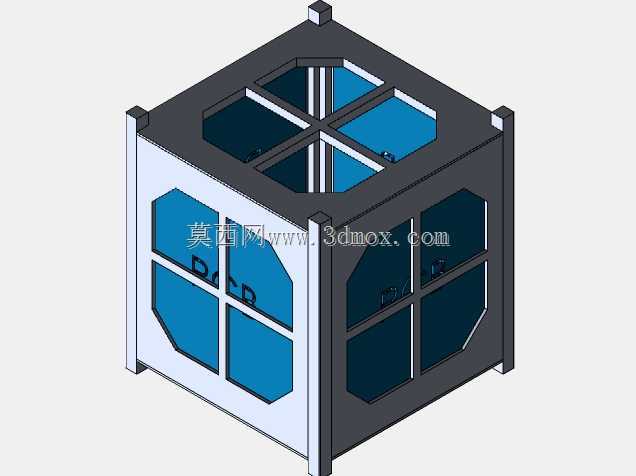

1U规格立方星主体框架结构设计

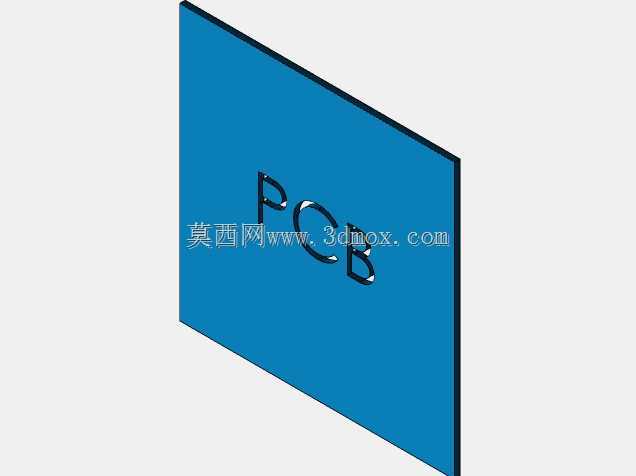

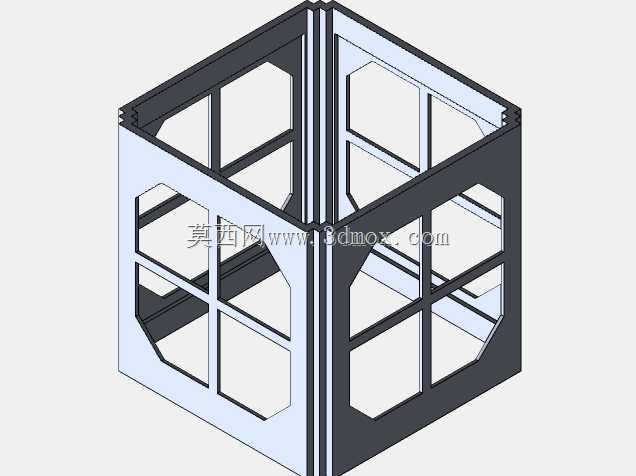

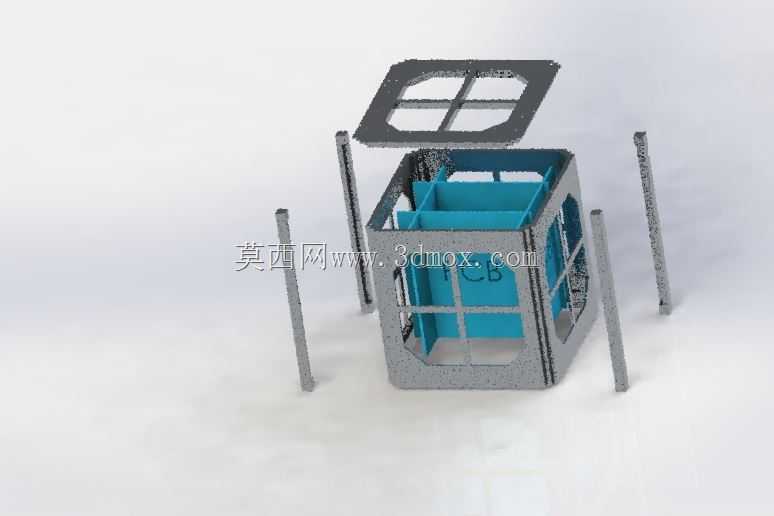

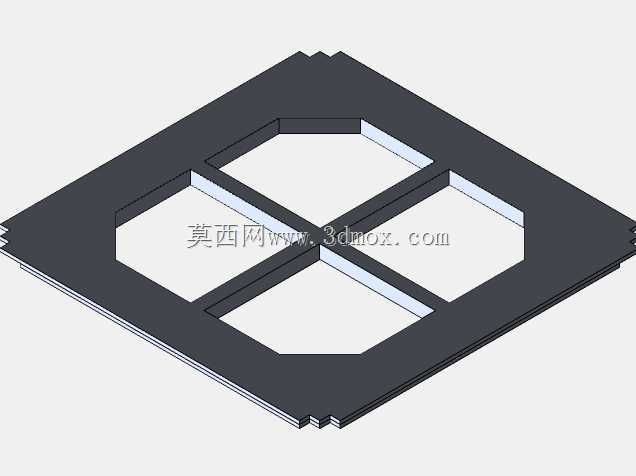

本次呈现的立方星结构，针对1U标准微纳卫星的搭载需求设计，整体采用立方构型，严格匹配通用星载搭载的尺寸边界，可适配主流立方星分离机构的安装接口，无需额外定制转接结构即可完成星箭对接。从实际应用场景来看，这类立方星框架主要面向低轨短周期航天任务，可搭载小型遥感载荷、空间环境探测组件、业余无线电通信模块，在近地轨道完成对地观测、大气参数采集、通信中继验证等作业，框架的结构强度可承受发射阶段的过载冲击与振动工况，同时满足在轨运行阶段的热变形控制要求。设计过程中优先考虑了星载设备的安装兼容性，框架内部预留了标准化的载荷安装位，可直接固定PCB板、电池组、姿控组件等通用星载部件，侧面开设的镂空窗口一方面用于降低整体结构重量，匹配微纳卫星的严格重量限制，另一方面为光学载荷、通信天线预留了通视与信号透传通道，窗口的加强筋结构经过受力优化，在减重的同时不会削弱框架整体的抗形变能力。框架边角设置的凸台结构为分离机构的锁紧点位，尺寸公差严格匹配运载方的接口要求，可保证发射阶段锁紧可靠，入轨后分离动作顺畅无卡滞。框架的分体式拼接设计便于总装阶段的设备布线与调试，操作人员可从多个方向完成内部组件的安装固定，无需复杂的工装辅助即可完成整星的装配作业，拼接面的定位结构可保证重复拆装后的形位公差满足设计要求，不会因拆装导致框架整体尺寸超差。外表面的处理工艺兼顾了空间环境适应性，可抵御低轨环境下的原子氧侵蚀与温度交变影响，结构材料的线膨胀系数经过匹配，避免在轨温度大幅波动时框架形变挤压内部精密载荷。从安装边界来看，整体外廓严格遵循1U立方星的通用尺寸规范，可直接适配多星部署的分配器，在一箭多星的发射任务中可与其他同规格立方星兼容搭载，无需占用额外的运载空间。框架的受力路径经过优化，发射阶段的冲击载荷可通过边角的锁紧点位均匀传递到整体结构，避免局部应力集中导致的结构失效，内部的安装肋板可对不同重量的载荷模块提供针对性支撑，保证大质量组件在过载工况下的位移量控制在允许范围内。
