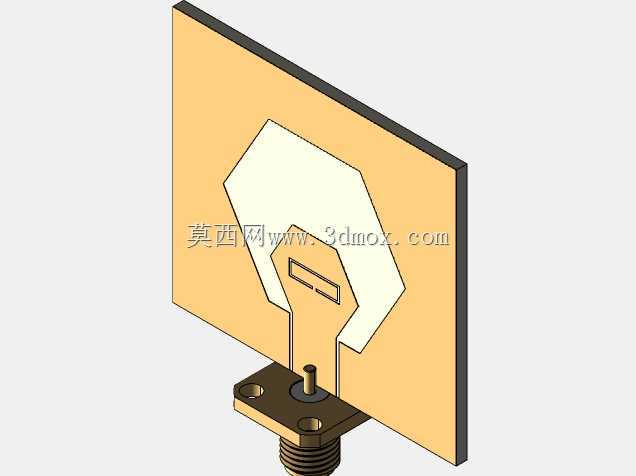

带WLAN带阻六角槽UWB单极PCB天线结构

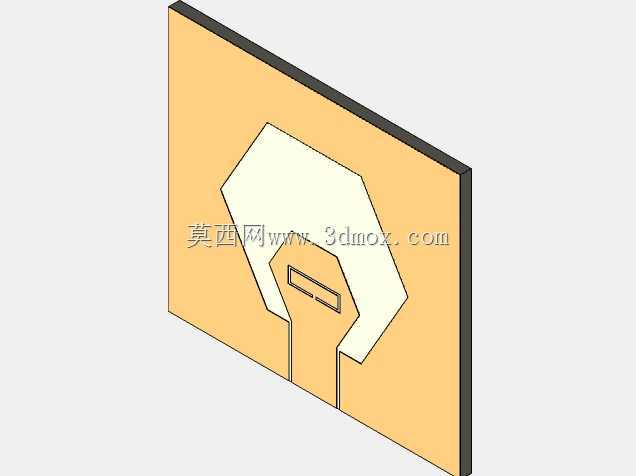

这款PCB天线的结构设计，核心围绕超宽带信号传输与WLAN频段信号抑制的双重需求展开，在室内高精度定位、短距离高速无线传输、物联网节点信号收发等场景中，能够在覆盖UWB工作频段的同时，规避常用WLAN频段的信号干扰，避免同频信号串扰导致的定位偏移、传输丢包问题。从结构设计逻辑来看，辐射主体采用六边形开槽的单极结构，并非随意的外形选择：六边形的轮廓边界经过辐射路径仿真优化，能够拓展天线的工作带宽，覆盖UWB标准要求的多个通信信道，而辐射面中部的窄槽结构，正是实现WLAN频段带阻特性的关键，通过调整槽的长度、宽度与位置，能够在目标阻带形成电流零点，抑制该频段的信号增益，无需额外增加滤波电路即可实现频段隔离，减少外围电路的元件数量与布线空间。天线的馈电部分采用同轴探针底馈结构，底部的金属安装法兰设置有两个对称的安装孔，适配标准SMA同轴接头的安装尺寸，安装时可通过法兰孔直接固定在设备壳体的预留安装位上，探针与PCB辐射面的馈电点直接焊接，减少馈电路径的信号损耗，同时底部的螺纹结构可直接连接同轴馈线，无需额外转接结构，安装边界紧凑，不会占用过多设备内部的布线空间。从实际使用的适配性来看，PCB基材采用常规射频板材厚度，整体辐射面的外形尺寸适配小型化通信设备的内部安装空间，既可以直接集成在定位基站的内部主板旁，也可以作为独立天线模块安装在物联网终端的外壳内侧，安装法兰的厚度与安装孔间距符合常规通信天线的安装规范，能够与现有常用的天线固定支架、设备壳体安装位直接兼容，无需重新设计安装结构。在结构建模过程中，辐射面的每一处折线转角、开槽的边角处理都经过参数化调整，确保模型的结构尺寸与仿真优化的设计参数一致，安装法兰的同轴过孔尺寸、安装孔的位置公差都按照常规机加工与PCB加工的工艺要求设置，既能够满足射频性能的设计要求，也符合实际生产加工的工艺可行性，不会出现无法加工、装配干涉的问题。天线的整体结构没有冗余的设计部件，所有结构特征都服务于射频性能与安装便利性，单极结构的接地设计通过底部法兰与设备壳体的金属部分连接实现，无需额外设置接地弹片或者接地引脚，进一步简化了装配流程，降低批量生产时的装配复杂度。
