2.4GHz频段立方体四芯射频天线结构

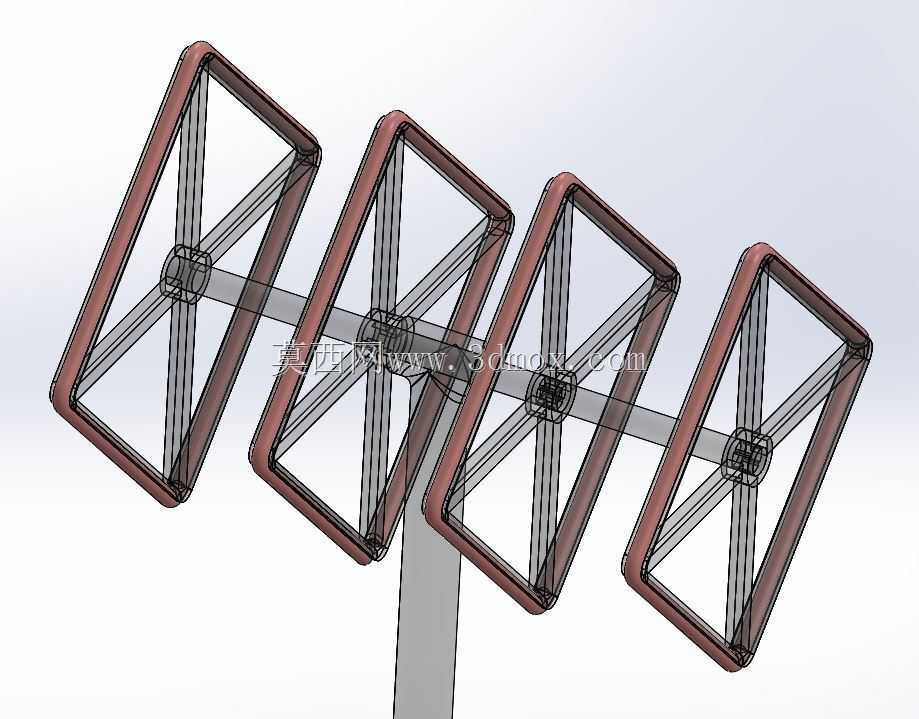

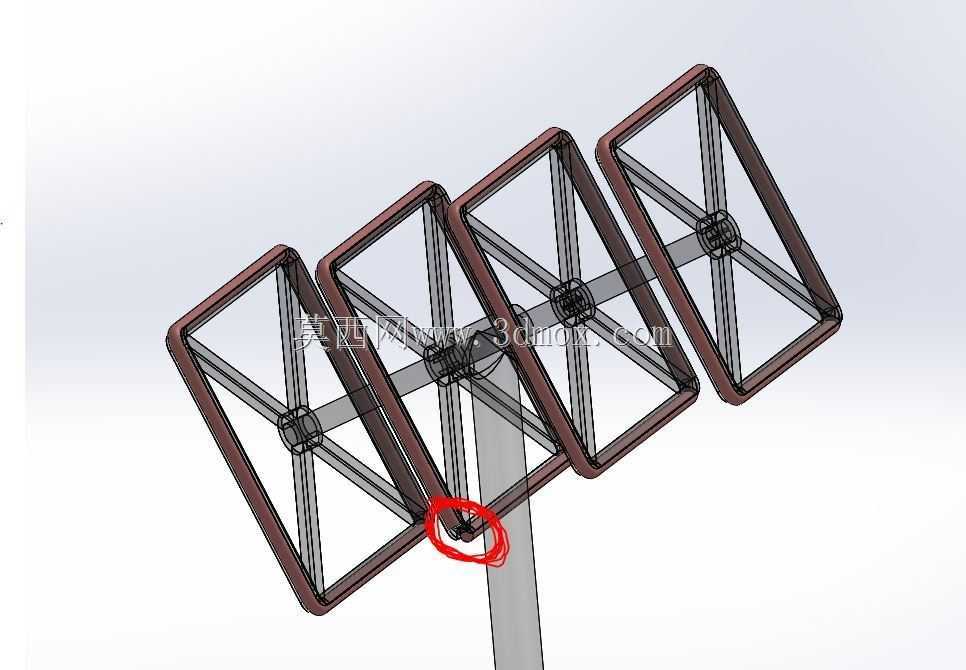

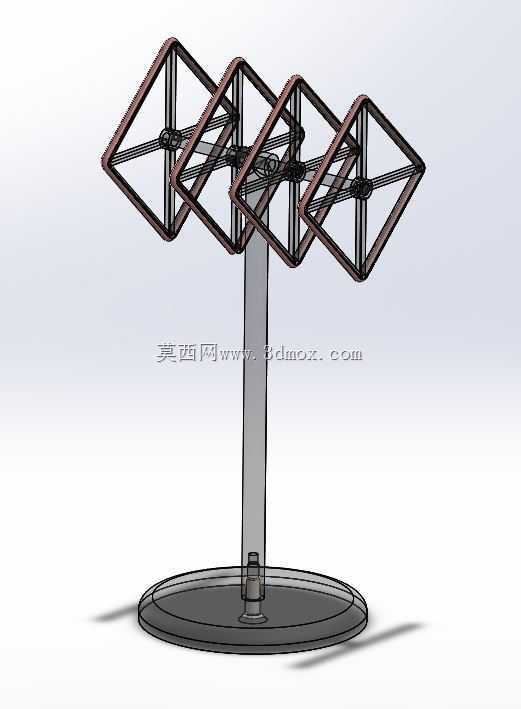

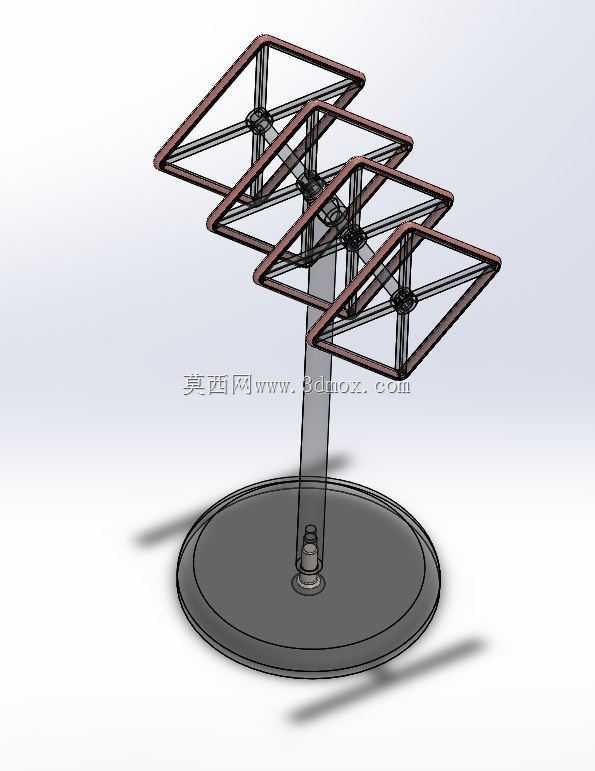

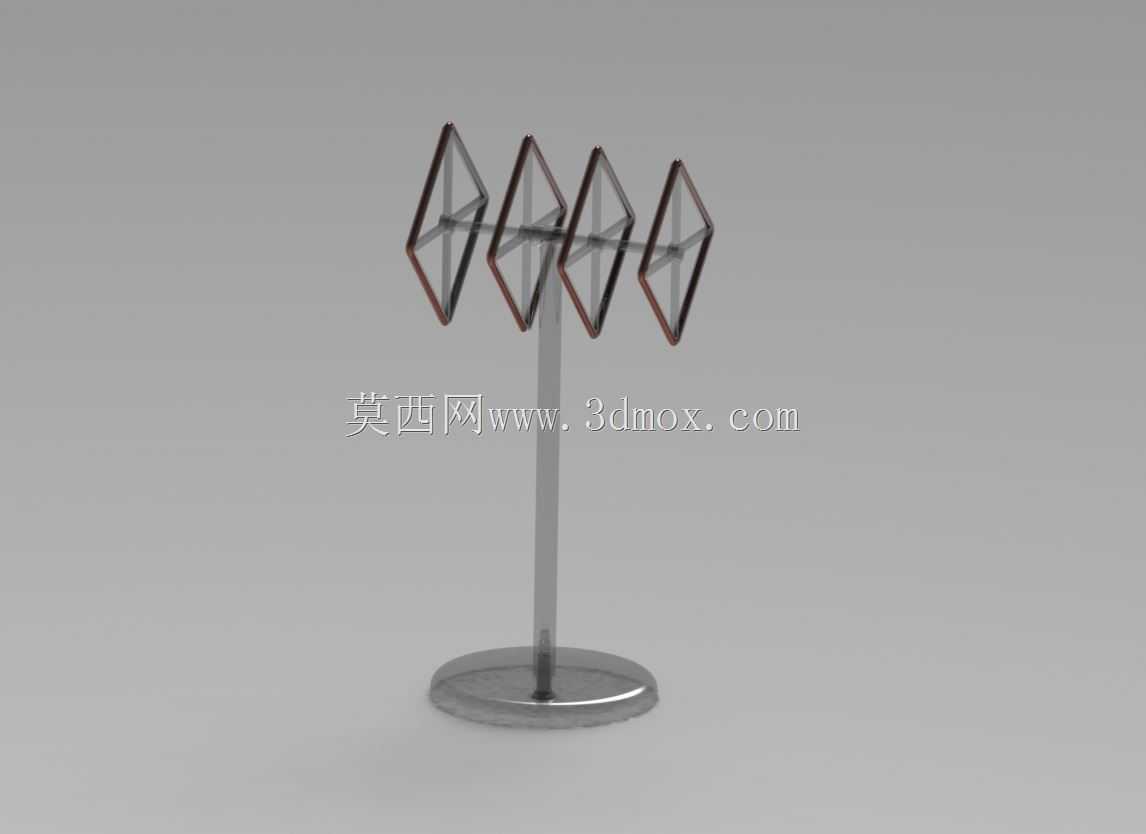

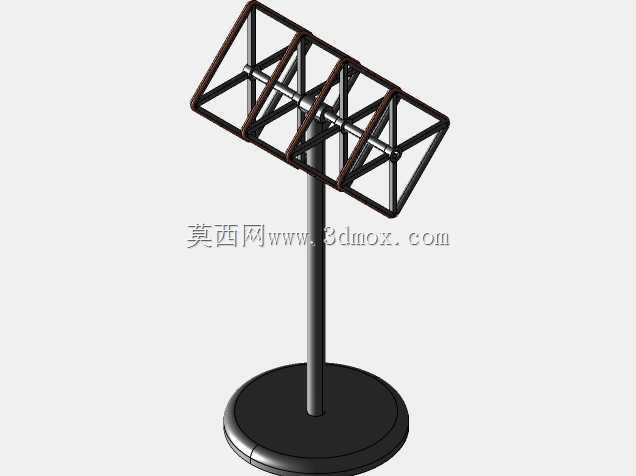

该射频天线结构针对2.4GHz开放频段的短距离无线通讯场景设计，可覆盖蓝牙、WiFi、Zigbee等主流民用无线协议的信号收发需求，常见于小型无线基站、室内信号补点、业余无线电通讯、物联网网关设备的信号收发端，也可适配工业现场无线数据采集节点的外置信号增益场景。结构采用四单元立方体振子阵列排布，单组振子为菱形立方体框架结构，四组振子沿垂直于支撑杆的轴向等距排列，通过金属支撑杆与底部圆形安装底座连接，整体为立式安装结构，安装时底座可通过螺栓固定在设备外壳、安装支架或者硬质平面上，安装边界需保证振子阵列周边无大面积金属遮挡物，避免信号反射造成驻波比异常。设计阶段围绕2.4GHz频段的波长匹配振子尺寸，单组立方体振子的边长对应频段四分之一波长的整数倍，保证信号谐振效率，四组振子的间距经过场强仿真优化，可有效提升水平方向的信号覆盖均匀度，减少信号盲区，相比单振子天线增益提升明显，同时保留了全向天线的覆盖特性。振子部分采用薄壁金属框架结构，在保证导电性能的前提下降低整体重量，减少支撑杆的承重负载，支撑杆采用金属圆管材质，内部可穿设同轴馈线，馈线从底座中心引出，可直接连接通讯设备的射频端口，适配常规LMR-100及更小规格的同轴电缆，无需额外定制馈线配件。实际使用中，该结构的信号辐射方向在水平面上无明显指向性，垂直方向的波束宽度经过阵列优化，可适配室内多层空间或者户外近地面的信号覆盖需求，振子框架的镂空结构可降低风阻，适合半户外场景的安装使用，底座的圆形结构可保证安装时的受力均匀，长期使用不易出现倾斜偏移。建模过程中严格按照振子的谐振尺寸构建每一组立方体框架，保证各振子的几何公差控制在合理范围内，避免因尺寸偏差导致谐振频率偏移，支撑杆与振子的连接部位采用一体化衔接结构，减少装配间隙带来的信号损耗，底座的安装孔位按照通用通讯设备的安装标准设置，可直接适配现有支架的安装尺寸，无需额外加工转接件。
