小型四旋翼航拍巡检飞行器结构设计

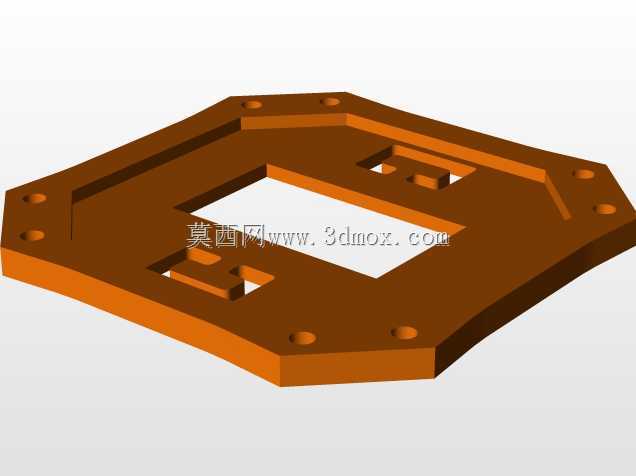

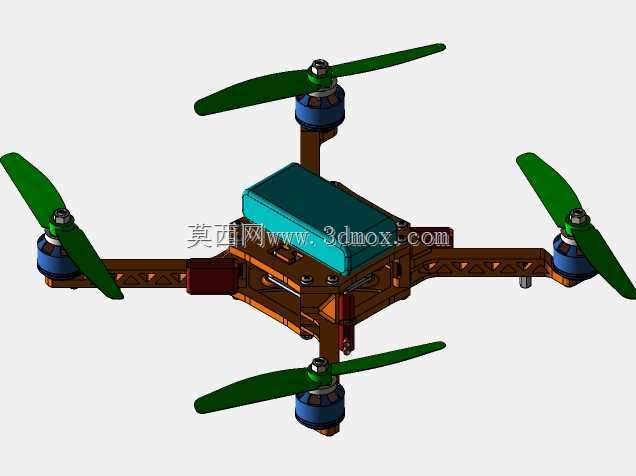

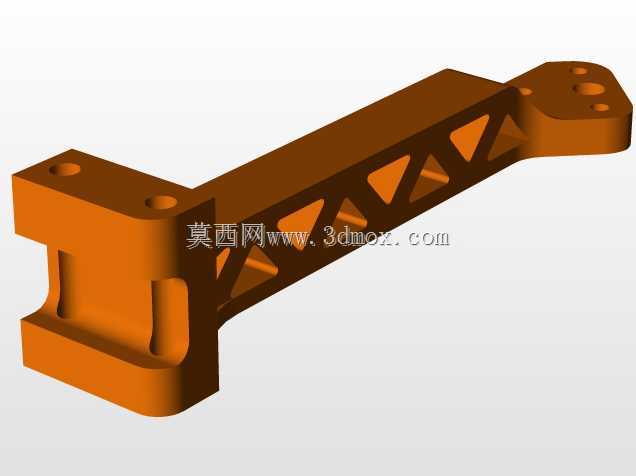

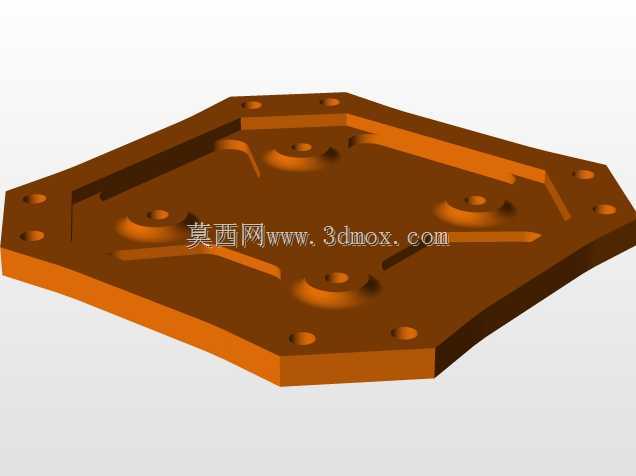

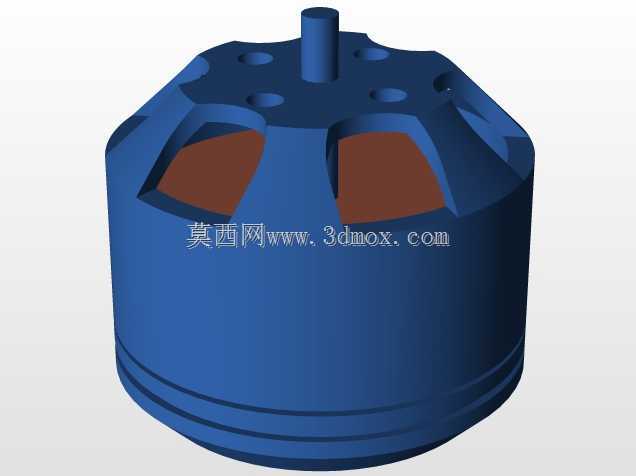

这款小型四旋翼飞行器的结构设计，首先围绕近景低空作业场景展开，适配园区巡检、小型场地航拍、教学实训等常见的低空作业需求，不需要长航时大载重的冗余设计，整体结构紧凑，机臂采用镂空桁架式设计，在保证结构强度的前提下尽可能降低机身自重，提升续航表现。从安装边界来看，机臂展开后旋翼端的对角轴距控制在合理范围内，日常收纳时无需拆卸桨叶即可放入常规尺寸的设备收纳箱，中心舱体预留了标准的飞控板、电池、电调的安装位，舱体内部的安装柱位置匹配主流迷你飞控的孔距，不需要额外打孔改装即可完成核心部件的装配。动力布局上采用四个旋翼呈十字对称分布的设计，每个旋翼的动力单元独立固定在机臂末端，电机座设置了减震胶圈安装槽，可过滤电机运转产生的高频震动，避免震动传递到中心舱影响飞控传感器的采样精度，桨叶采用快拆式的安装结构，日常作业更换受损桨叶时不需要额外工具，手动即可完成锁紧与拆卸。设计过程中重点考量了机身的重心配平，中心电池舱设置在机身几何中心位置，电池安装后可通过调整固定绑带的位置微调重心，保证四个旋翼的动力输出负载均衡，减少不必要的动力损耗。机臂与中心舱的连接位置做了加强筋处理，应对降落时的冲击载荷，避免硬着陆导致机臂根部断裂，起落架采用一体化的短支脚设计，既可以保证降落时机腹与地面留有足够间隙保护底部搭载的摄像模块，又不会增加过多的风阻影响飞行稳定性。机身的走线槽全部隐藏在机臂的镂空结构内部，电调与电机的连接线可顺着机臂内部排布到中心舱，避免线材外露在飞行过程中被桨叶打到，同时也能降低飞行过程中的风阻。从实际使用的角度出发，这款结构设计预留了小型摄像模块的安装位在机头方向，可搭载重量在阈值范围内的迷你高清摄像头，满足日常航拍、管线巡检的拍摄需求，整体结构的零件拆分合理，大部分结构件可通过常规的3D打印加工制作，适合实训教学场景下的组装调试，也适合个人航模爱好者自行制作组装，各个连接位置的公差设计合理，装配时不需要反复修配即可完成拼接，旋翼的旋转平面与机臂保持足够的安全间隙，大机动飞行时也不会出现桨叶打臂的问题。
