空客A320机身弧形壁板结构设计

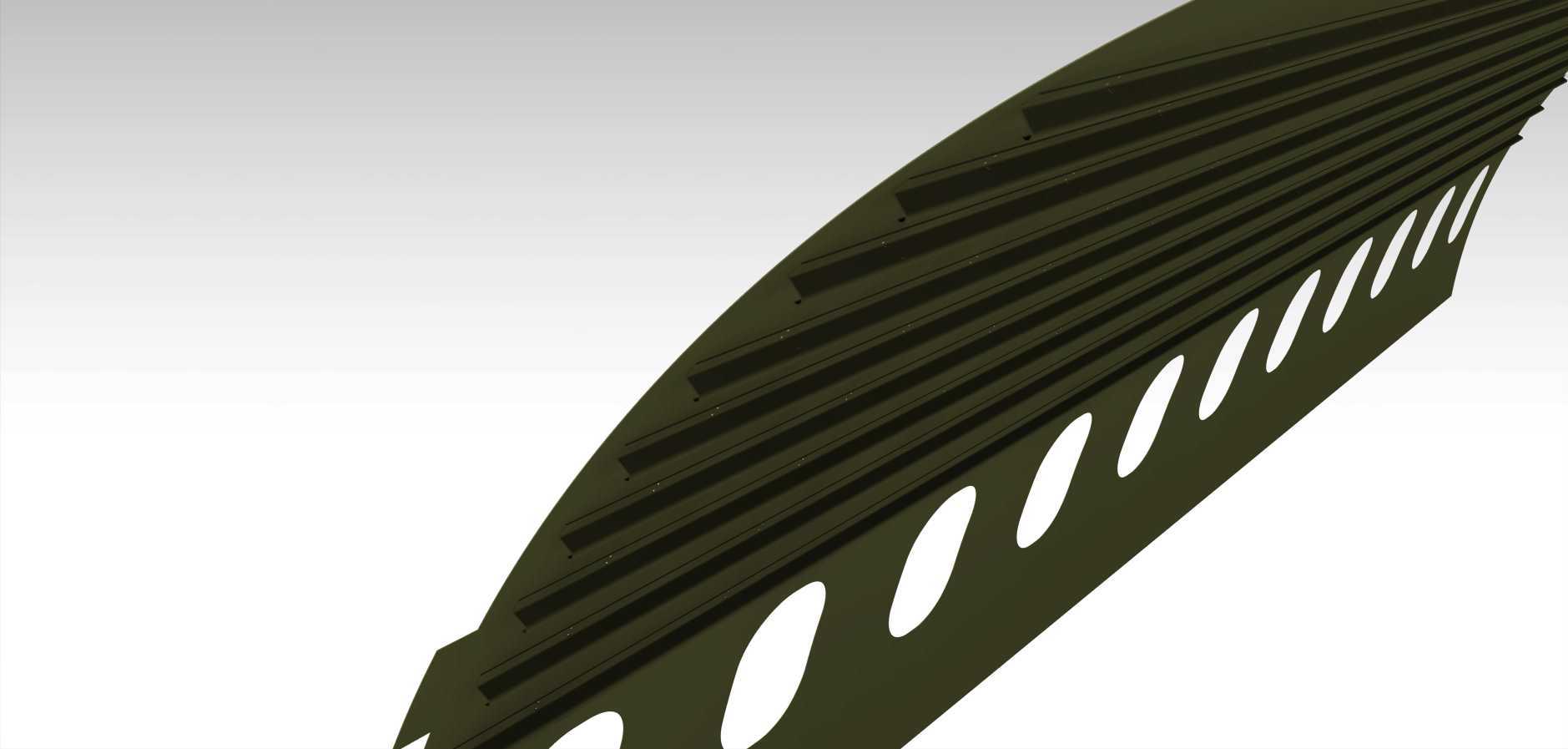

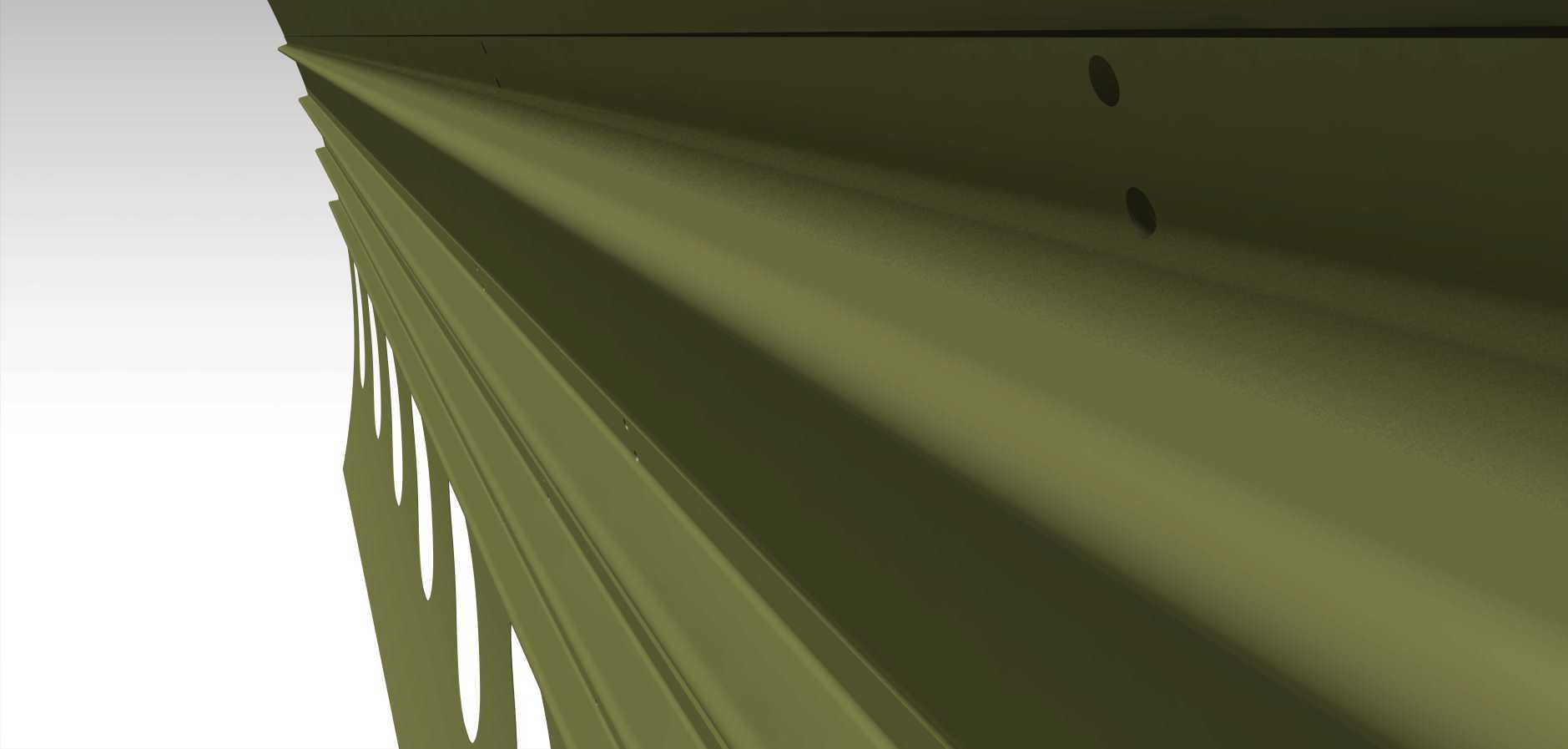

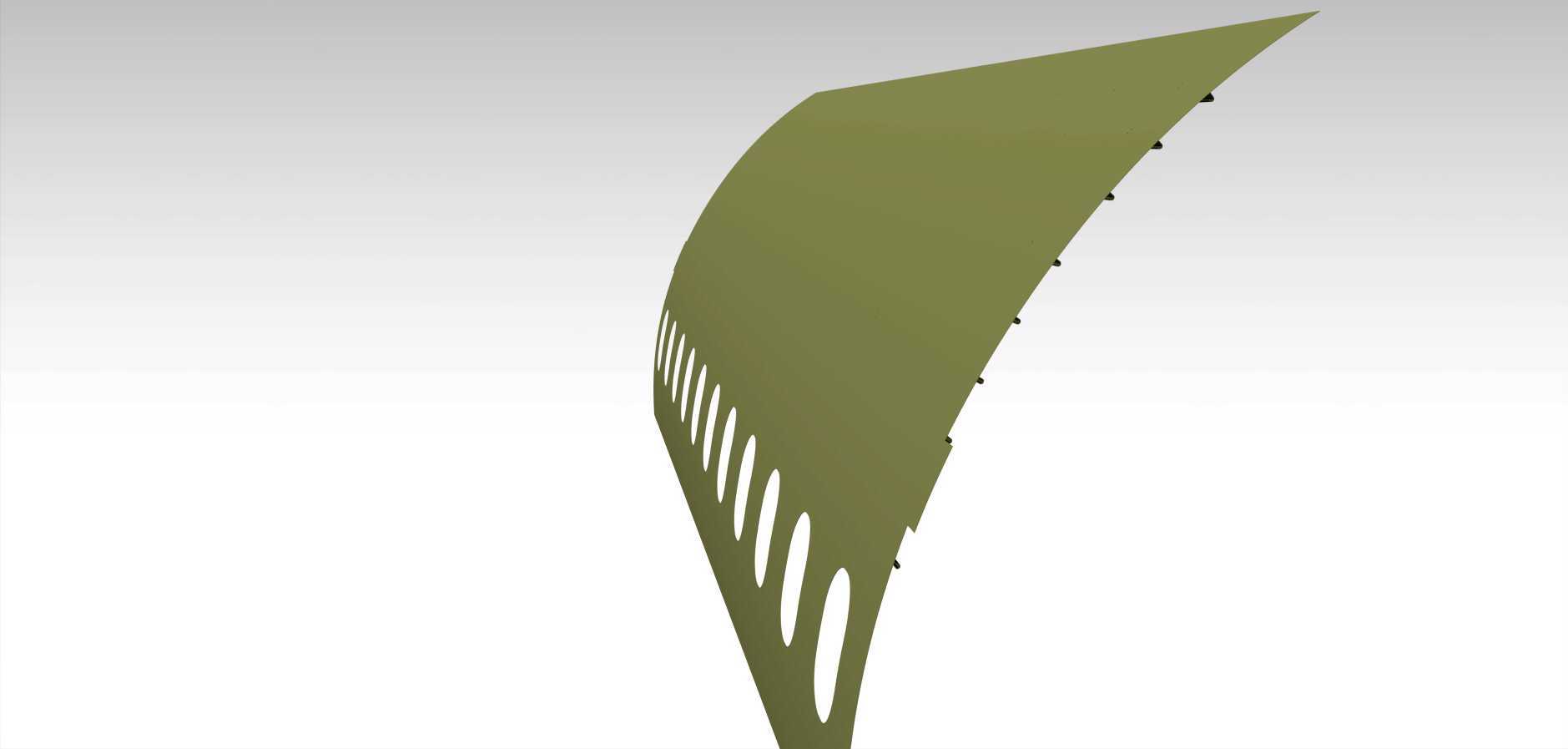

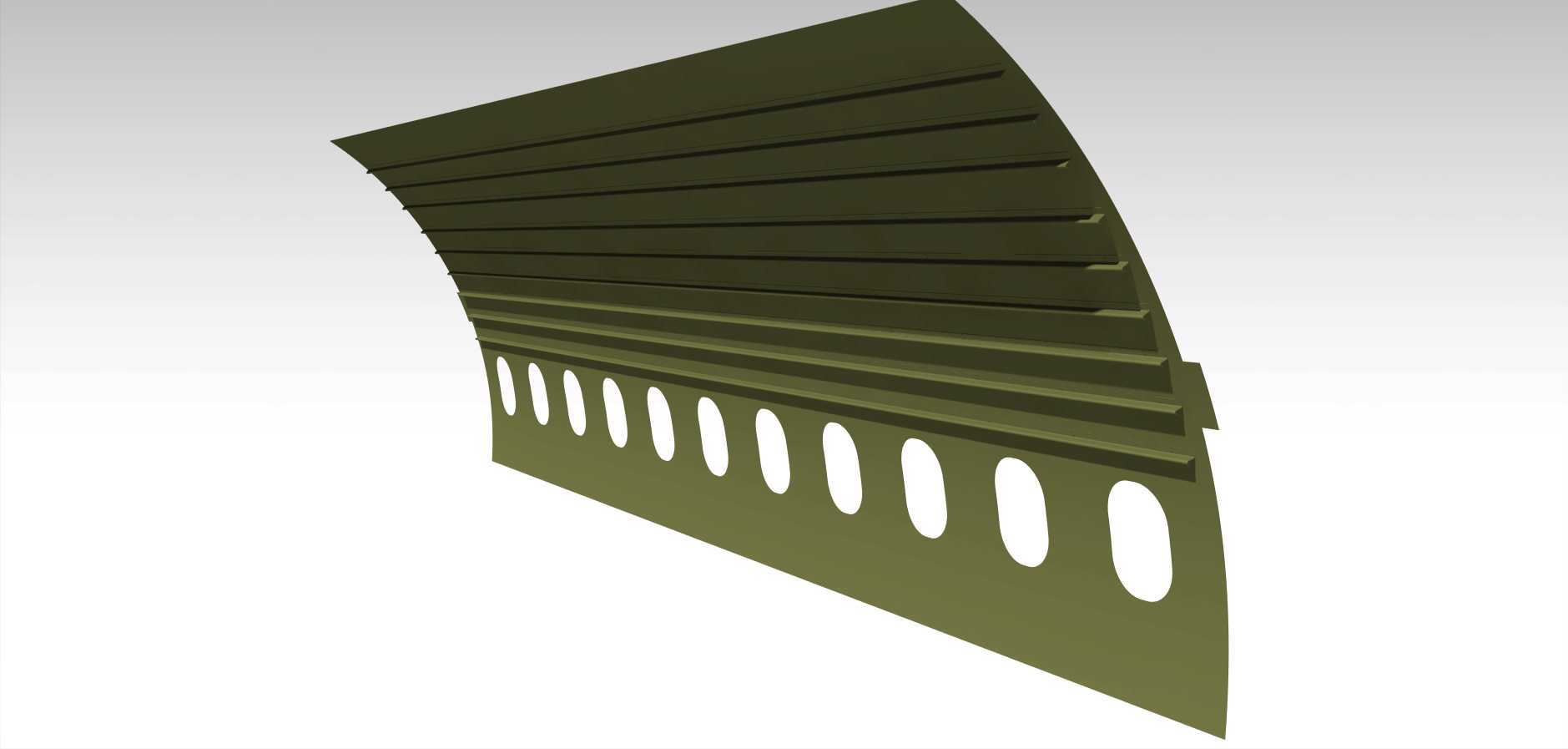

该结构件对应民用窄体客机机身段的典型壁板组件，是机身气动外形维持、舱内载荷传递的核心组成部分，直接服务于干线民航客机的机身装配场景，在机身筒段的环向拼接、纵向对接工序中作为基础装配单元使用，承担飞行过程中舱内外压差带来的环向拉应力、机身俯仰与转弯过程产生的剪切载荷，同时为客舱内饰、线缆管路、绝热层提供安装附着基础。设计阶段优先匹配机身筒段的理论外形曲率，整体采用弧形变截面构型，蒙皮外侧严格贴合机身理论气动外形面，保证拼接后整机外表面的流线连续性，降低巡航阶段的摩擦阻力；内侧沿机身纵向布置一体化成型的长桁加强结构，长桁截面采用梯形凸起构型，在不额外增加过多结构重量的前提下，大幅提升壁板的抗弯截面模量，避免飞行过程中壁板在压差载荷下出现鼓胀或失稳变形。壁板下部沿环向均匀排布椭圆形减重孔，孔位排布经过载荷路径校核，全部设置在壁板应力水平较低的区域，孔边做圆弧过渡处理避免应力集中，在保证结构强度裕度满足适航要求的前提下，尽可能削减结构冗余重量，匹配民航机型减重节油的核心设计需求。安装边界上，壁板的环向两侧预留对接台阶面，台阶面精度匹配相邻壁板的对接公差，装配时通过环向连接件完成筒段拼接；纵向两端预留与机身框连接的安装定位面，定位面预设装配基准孔，可直接在型架上完成定位夹紧，减少装配过程中的修配工作量。长桁的排布间距严格匹配机身框的格距，保证每根长桁都能与对应框段的支撑结构形成传力路径，将局部载荷均匀扩散到整个机身承力框架上。细节设计上，蒙皮与长桁的过渡区域采用大圆角过渡，避免成型过程中出现材料堆积或应力集中问题，减重孔的长轴方向沿壁板主应力方向布置，最大化降低开孔对结构整体强度的削弱，所有外露边缘均做倒角处理，避免装配过程中划伤操作人员或损坏相邻的绝热、内饰构件。该结构的设计逻辑完全贴合民用航空部件的设计规范，在强度、重量、装配工艺性三者之间找到平衡，既满足飞行工况下的载荷承载要求，也适配现有航空制造的成型、装配工艺路线，可直接用于机身段的装配干涉校验、装配工艺仿真，也可作为航空类结构设计教学的典型参考案例，帮助设计人员理解薄壁加筋结构在航空产品上的实际应用逻辑，掌握曲率匹配、减重孔位优化、传力路径设计的实际工程方法。
