12V大功率开关电源结构设计

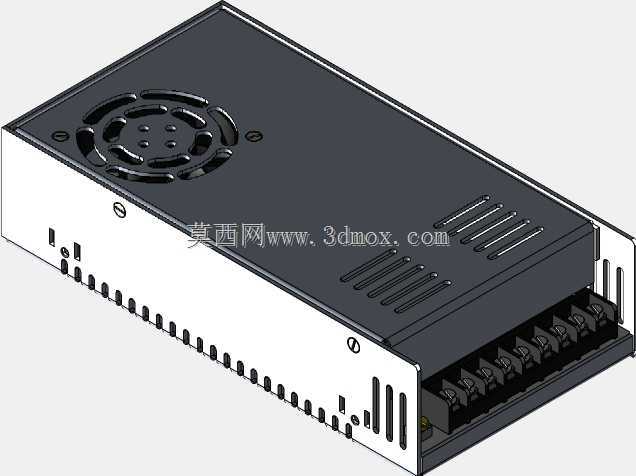

这款12V大功率供电单元的三维结构，在做设备电控系统选型匹配时实用性很强，日常做工业控制柜、小型自动化单机、LED亮化配套、工控外设供电的场景里，这类电源是装机量极高的通用部件。从结构设计来看，外壳采用上下分体式钣金拼接结构，上盖为黑化冷轧钢板冲压成型，顶面集成轴流风扇安装位，对应内部功率器件的散热风道做了定向开槽，侧边的长条通风孔与风扇形成直通风路，能在满负载输出时快速带走整流桥、开关管、变压器等发热器件的积热，避免长期高温运行导致的元器件寿命衰减。下壳体采用镀锌钢板折弯成型，侧边排布的梳齿状散热孔兼顾了壳体强度与通风需求，同时预留了接地标识位，符合低压电气设备的安全防护要求。输出端采用栅栏式接线端子排，端子间距满足安规爬电距离要求，大电流接线位的螺丝锁付结构能适配多股软线与硬线的压接，避免长期运行出现接线松动打火的问题。安装边界上，壳体底部预留了标准的壁挂与导轨安装兼容孔位，能适配35mm标准DIN导轨安装，也支持螺丝直接固定在电控箱安装板上，外形长宽高比例适配常规电控柜的内部安装空间，不会与柜内的断路器、接触器、PLC模块等部件产生安装干涉。设计过程中，壳体的折弯圆角、拼接卡扣的位置都做了公差匹配，上下盖装配后缝隙均匀，既满足钣金加工的工艺要求，也能在批量生产时降低装配难度。风扇的安装位做了下沉式设计，避免风扇突出壳体顶面，减少设备运输过程中风扇被磕碰损坏的风险，接线端的挡板结构能防止接线时金属碎屑掉入电源内部引发短路。这类电源在实际使用中，需要匹配负载的功率冗余，结构设计上预留的散热空间能支持12V直流输出下的长时间稳定运行，外壳的防护等级满足室内电控柜内的使用要求，表面处理工艺兼顾了防锈与绝缘性能，在做三维布线模拟时，这款模型的接线端子位置、安装孔位尺寸都能直接用于电控箱的布局校验，减少实际装机时的尺寸匹配问题。
