SC-4通孔PCB外壳单片晶体滤波器结构

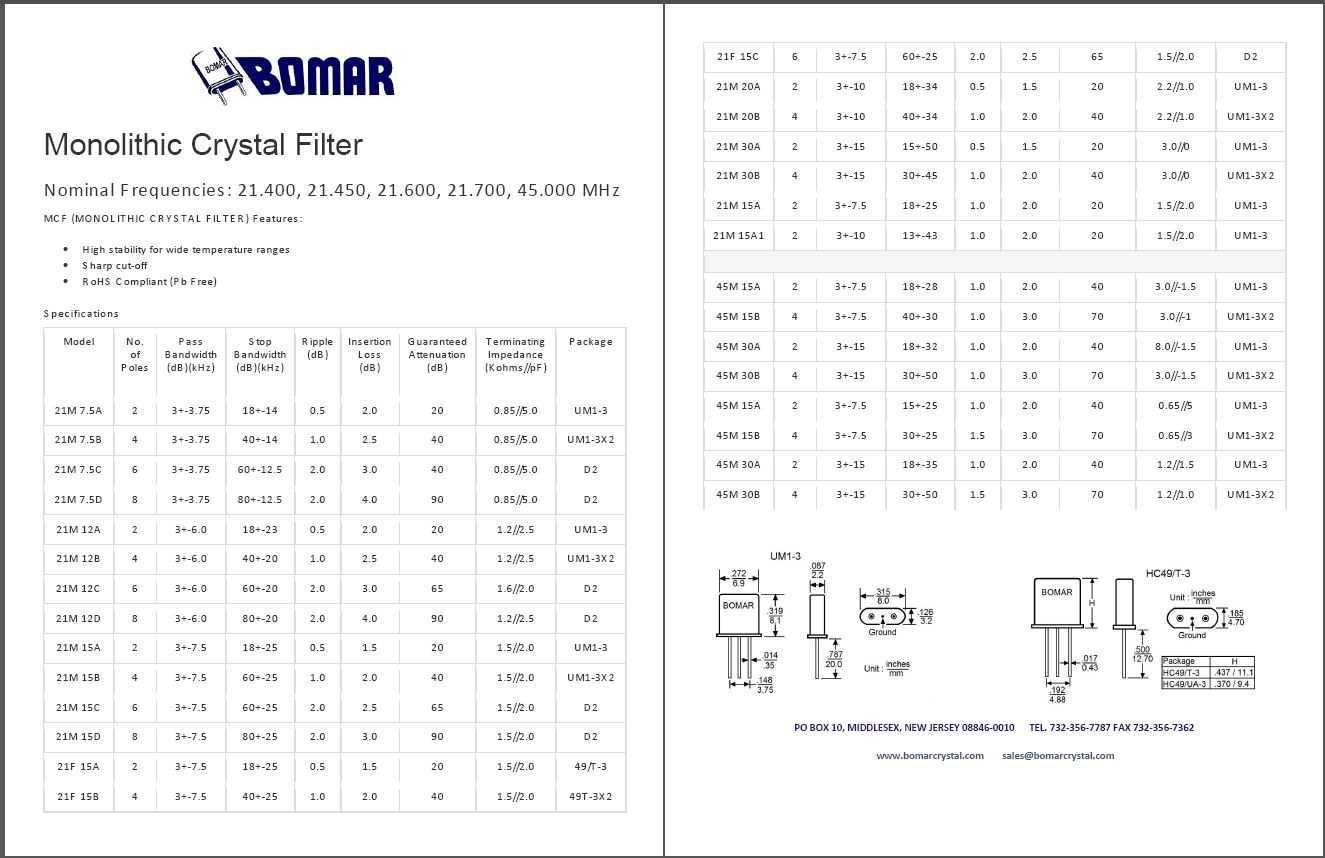

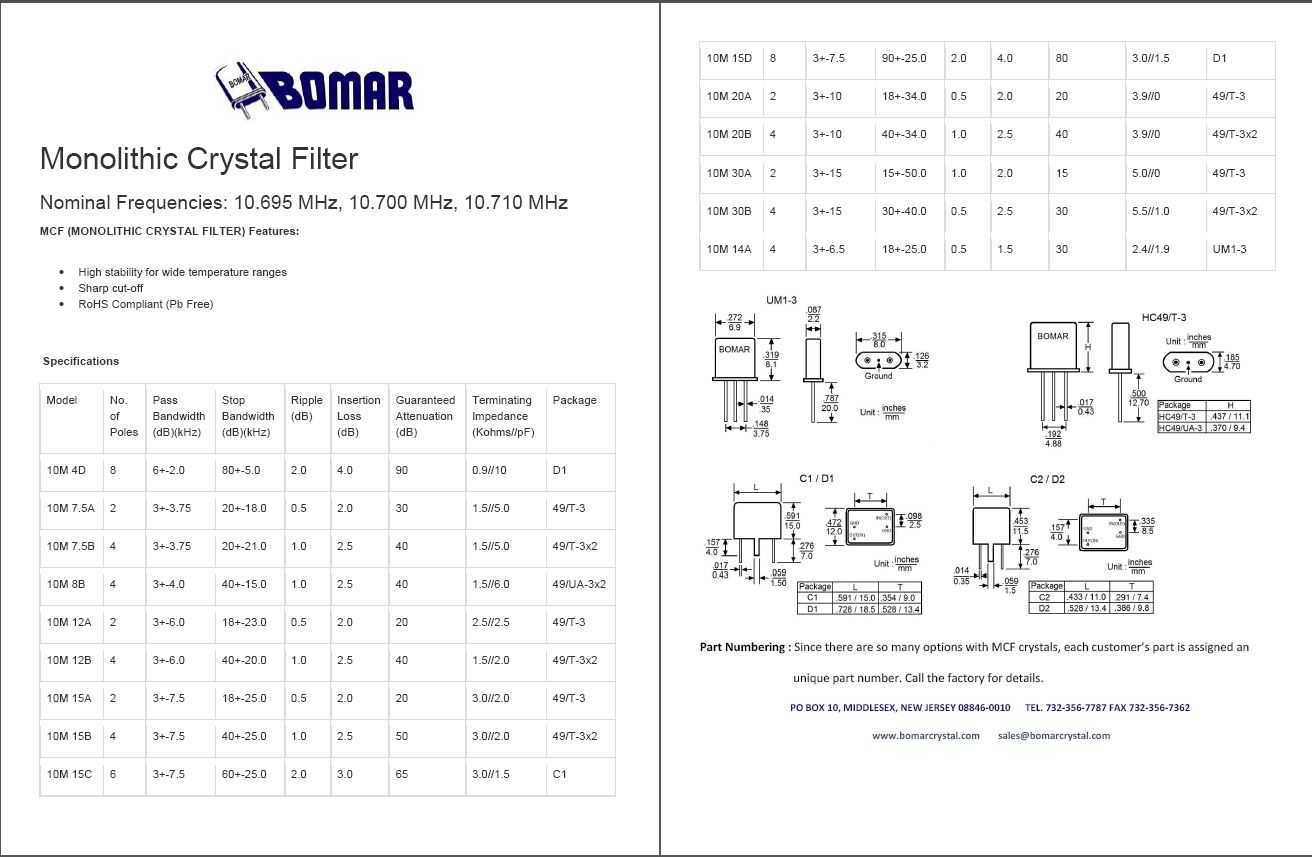

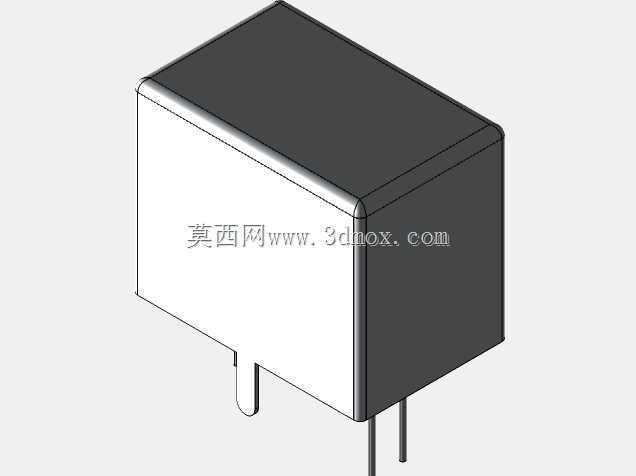

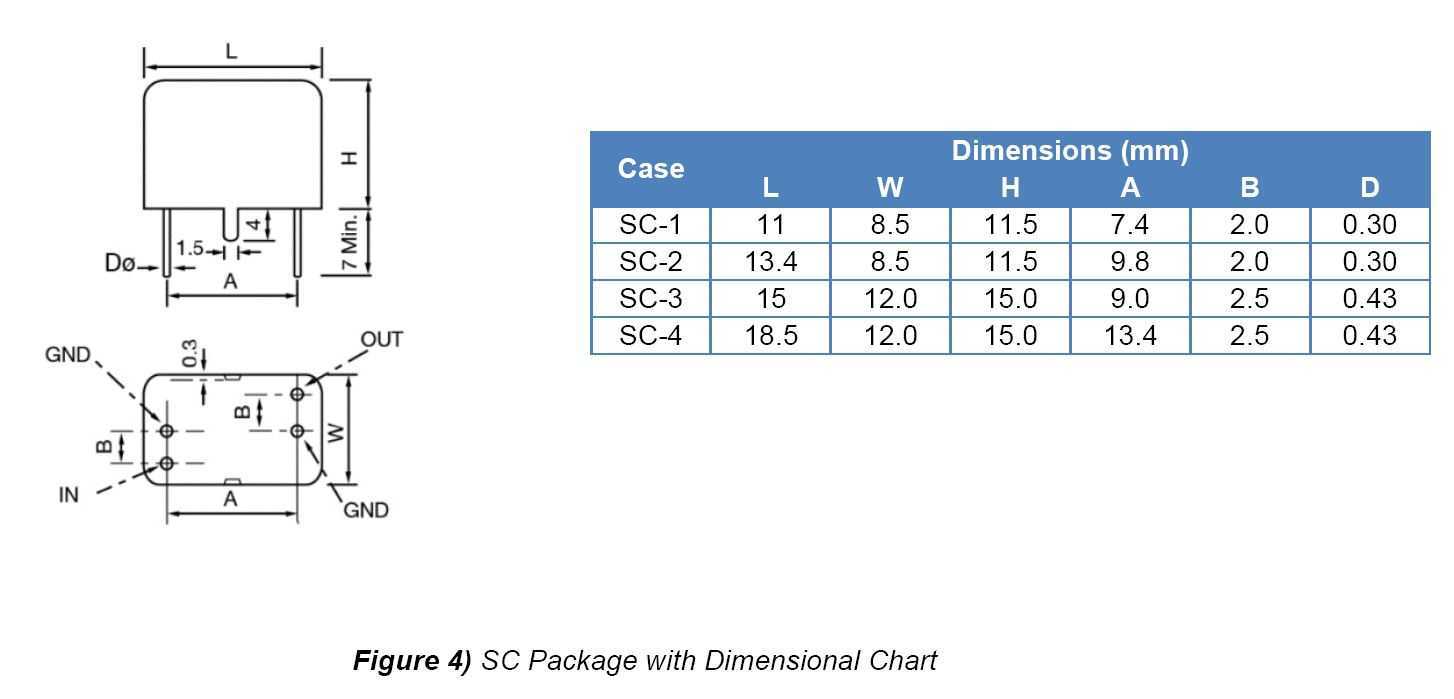

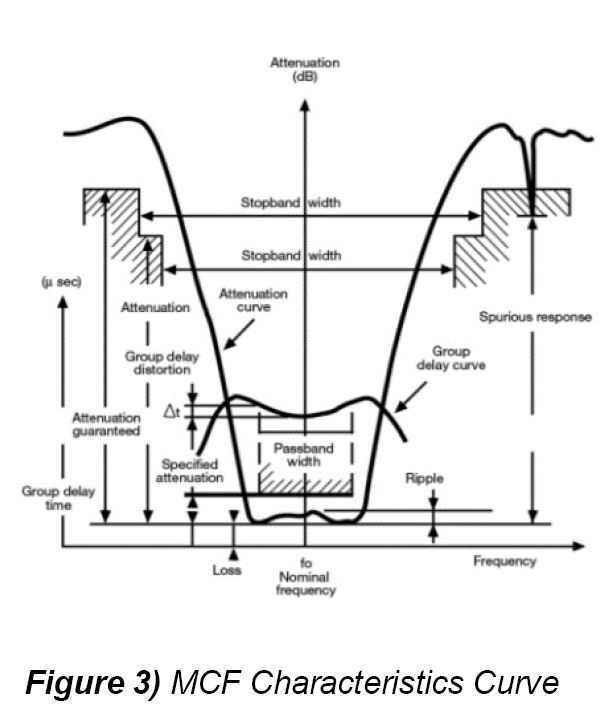

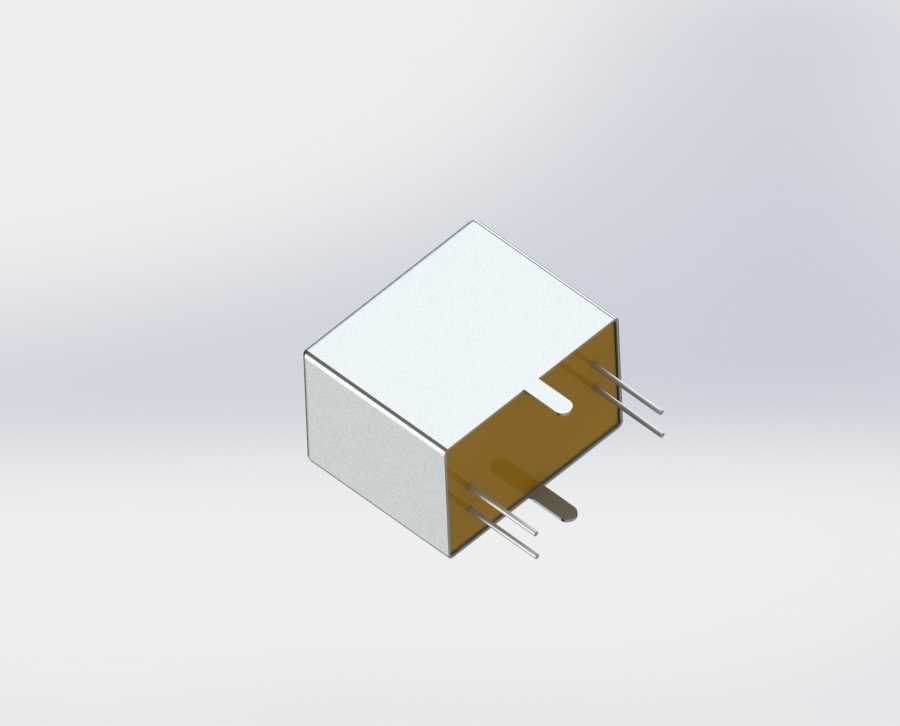

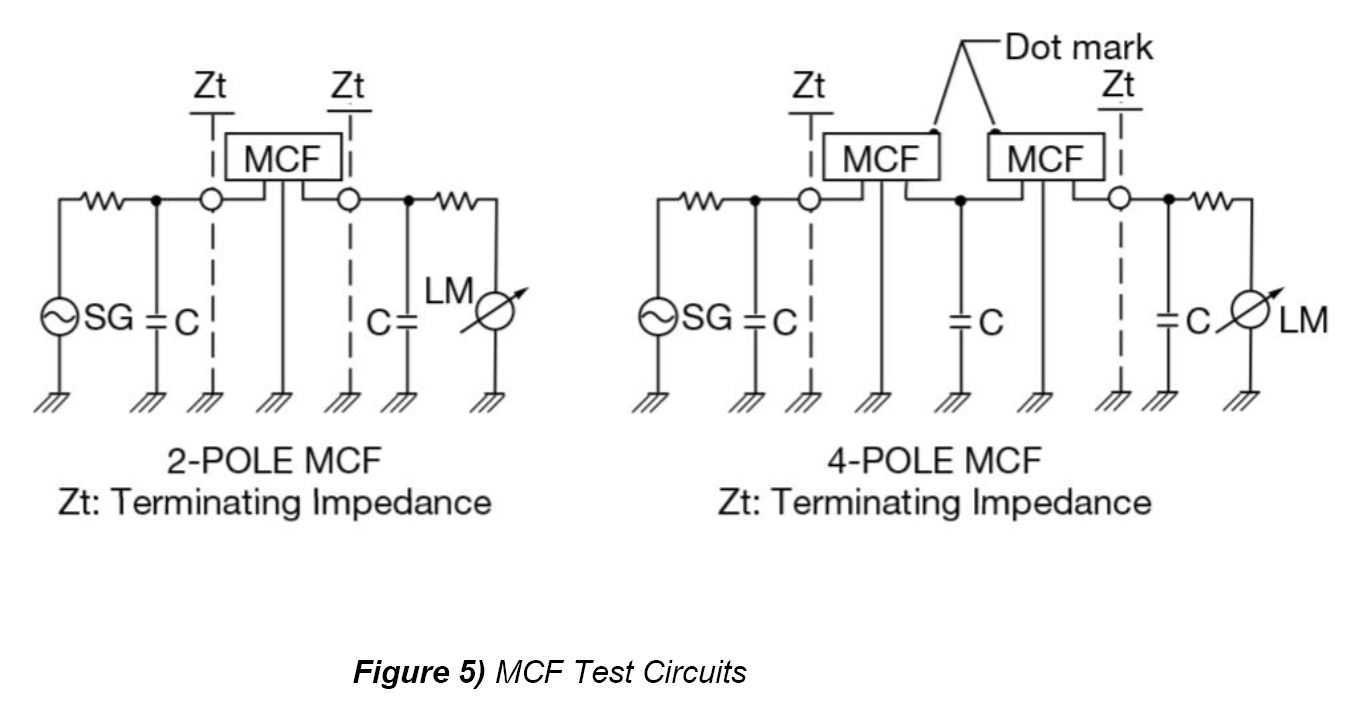

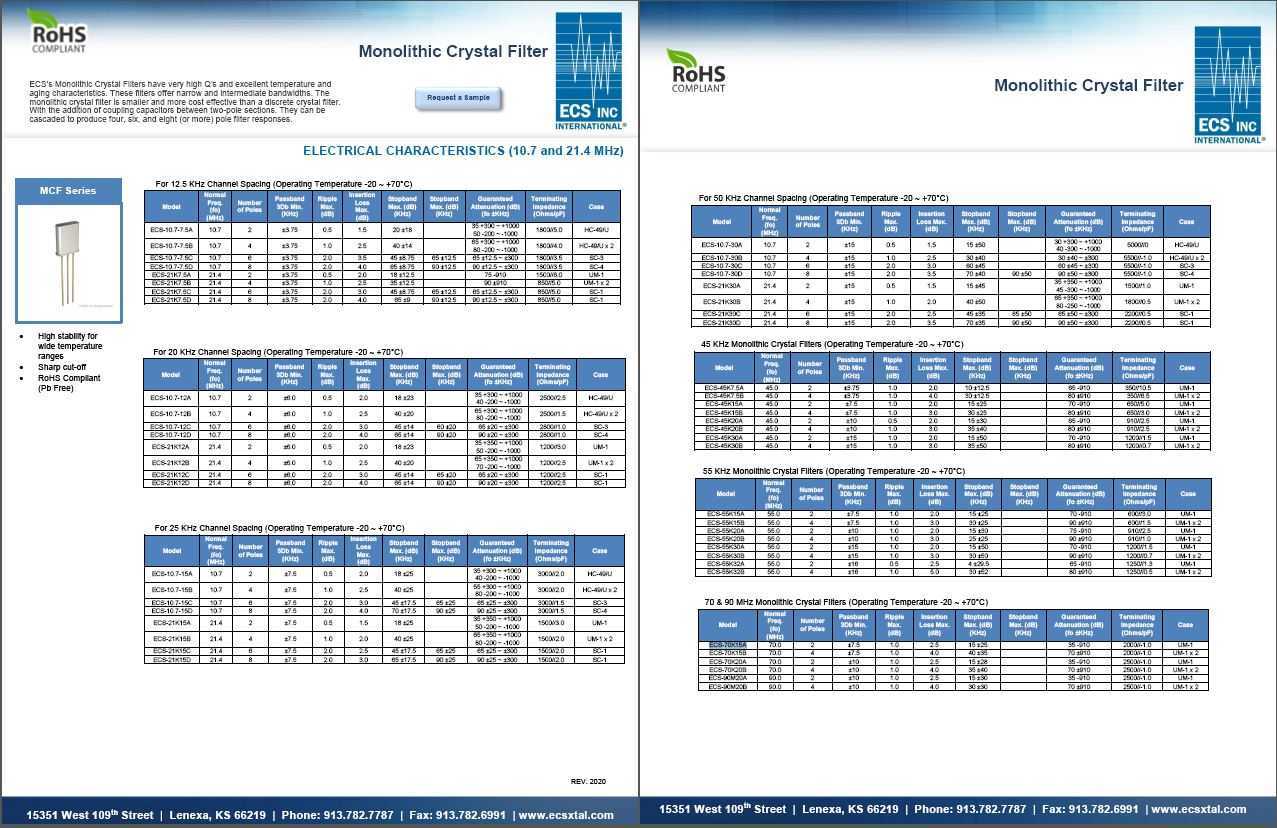

在射频通信链路的前端电路设计中，混频器后的中频滤波环节直接决定整机的信噪比表现，这类带SC-4通孔PCB外壳的单片晶体滤波器，是通信设备中频处理段的核心无源器件，常被布置在第一级射频混频器的输出端，用来滤除混频过程产生的杂散信号，将中频信号下变频到标准频点。不同于常规的LC滤波器件，这类晶体滤波器的选频特性完全依托石英晶体的压电谐振效应，可支持45MHz、55MHz、70MHz、90MHz等特定通信频段，带宽参数可根据实际通道需求灵活调整，最窄可做到3.75kHz的窄带选通，最宽可覆盖16kHz的通带范围，能精准匹配不同信道间隔的通信系统要求，避免邻道信号串扰。从结构设计角度看，该器件采用金属屏蔽外壳封装，外壳底部伸出4根直插式引脚，引脚间距严格遵循SC-4封装的通用标准，适配常规通孔PCB焊接工艺，安装时引脚直接插入PCB对应过孔完成波峰焊或手工焊接，金属外壳可通过预留的接地引脚与PCB地网连通，有效屏蔽外界电磁干扰对内部晶体谐振片的影响，避免滤波特性出现偏移。外壳采用半密封式结构，内部的晶体谐振片通过导电胶固定在基座上，引脚与内部晶片的连接采用金丝球焊工艺，保证高频信号传输的稳定性，外壳侧面预留的定位缺口可在安装时起到防呆作用，避免生产组装过程中出现引脚插反的问题。在实际选型应用中，设计人员需要根据电路的信道间隔要求选择对应带宽的器件，极数越多的滤波器带外抑制能力越强，对杂散信号的衰减效果越好，对应的信噪比表现更优，但插入损耗也会相应提升，需要结合链路的增益预算做平衡选型。这类封装尺寸的器件除了应用在单片晶体滤波器上，也可适配同尺寸规格的其他无源晶振类器件，在对讲机、数传电台、射频接收模块等无线通信设备中应用广泛，建模过程中严格还原了引脚的伸出长度、直径参数，以及外壳的倒角、定位缺口细节，可直接用于PCB布局的干涉检查、整机结构的装配仿真，帮助设计人员在样机制作前提前确认安装空间是否充足，避免出现元器件与周边结构件干涉、引脚长度不足无法透板焊接等问题。
