轻型武装侦察直升机三维结构设计

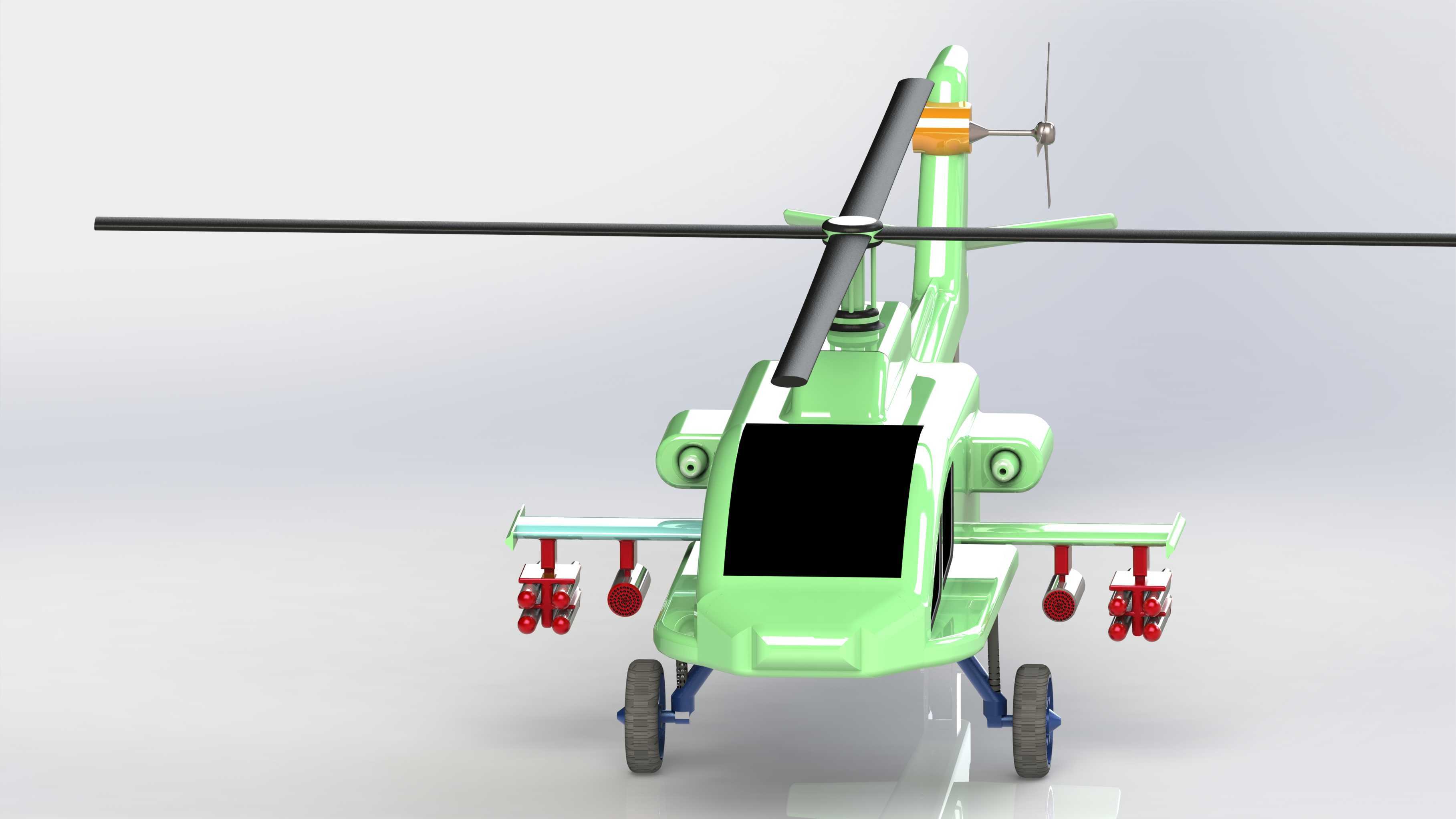

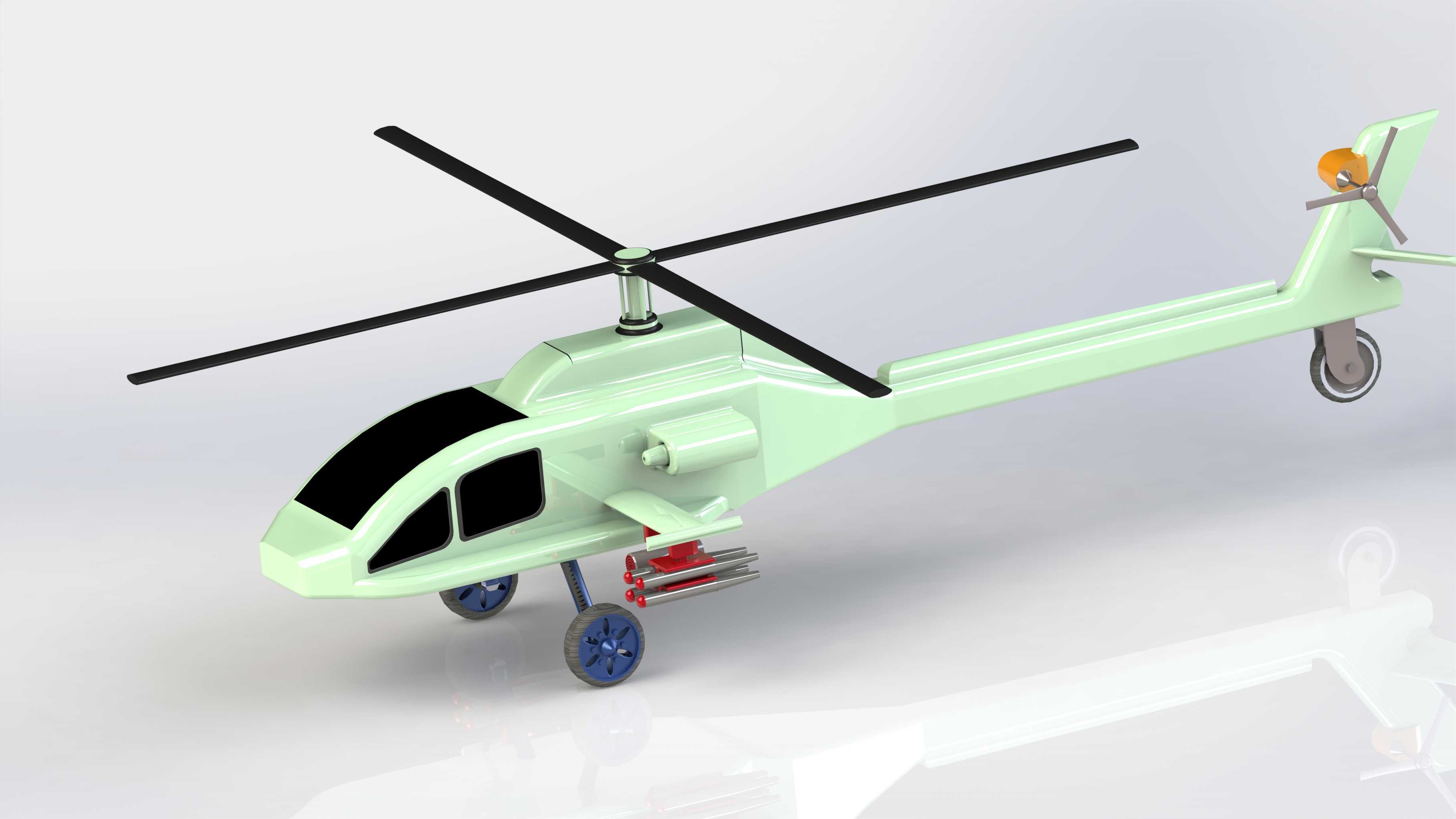

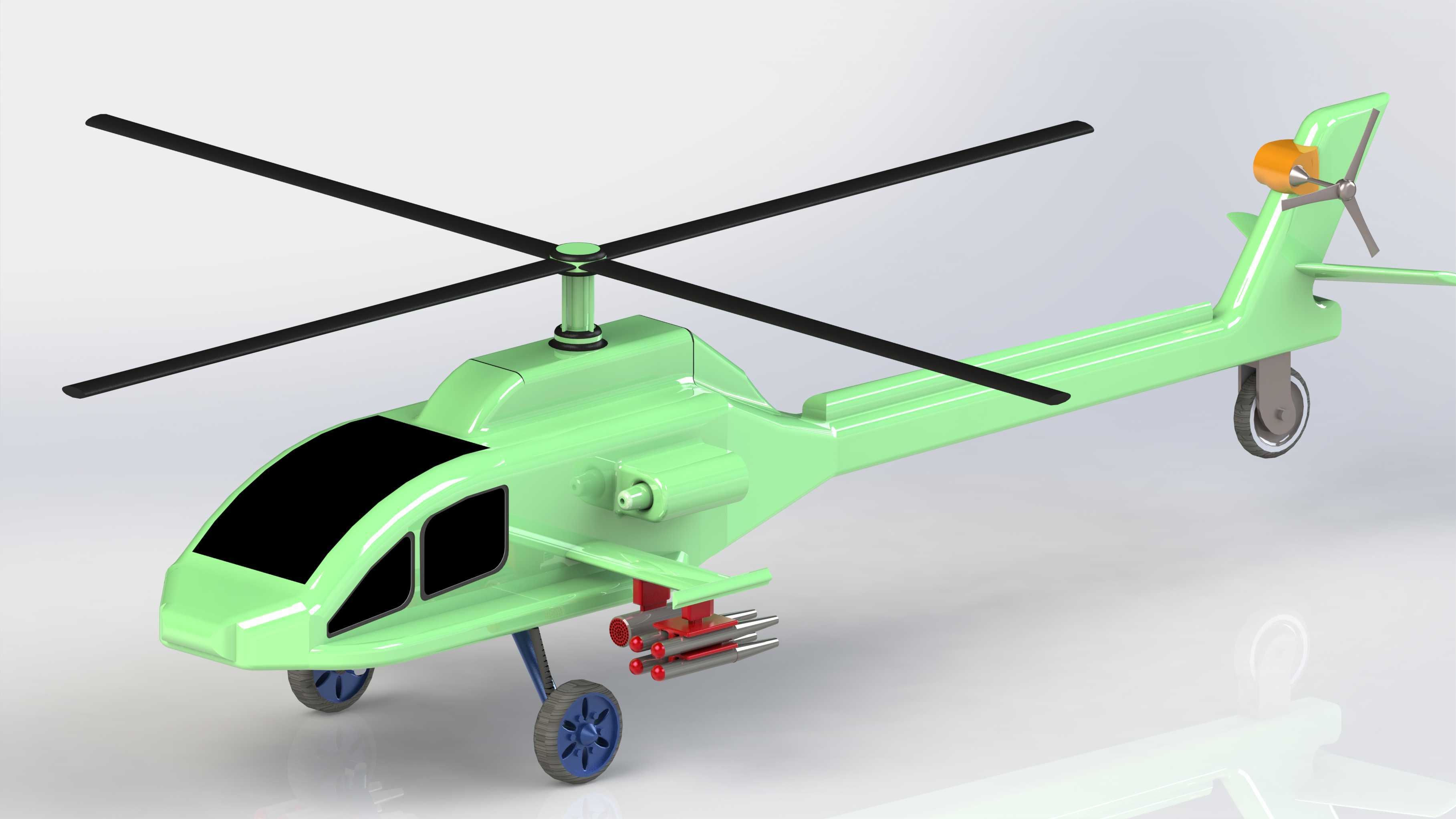

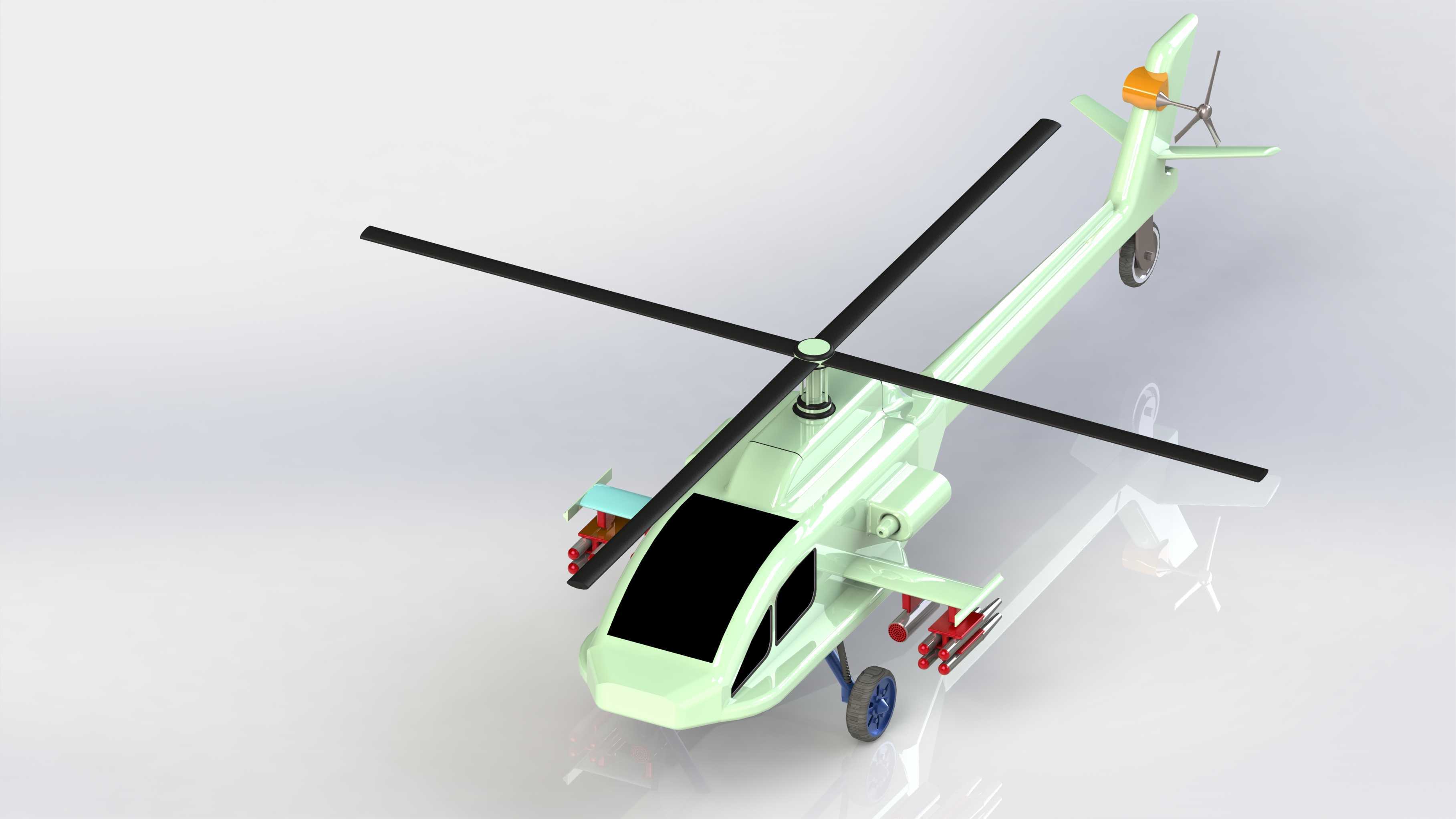

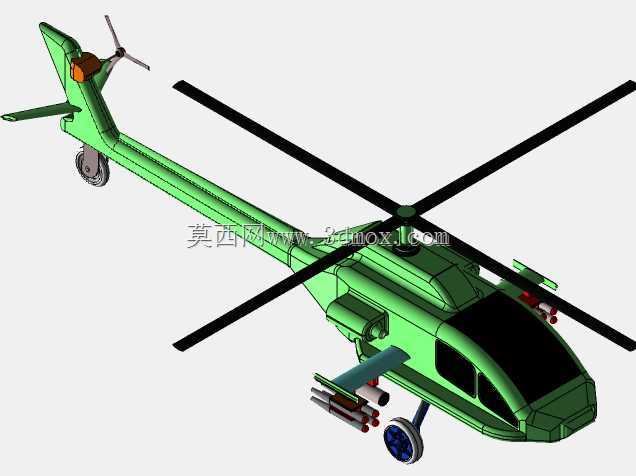

这款武装侦察构型的旋翼飞行器，在结构设计阶段优先考虑了前线近距支援与低空侦察任务的适配性，整体采用窄长流线型机身布局，在保证内部航电、动力系统安装空间的前提下，尽可能压缩正面迎风截面，降低低空高速突防时的空气阻力。主旋翼采用四叶铰接式结构设计，桨叶翼型经过低速气动优化，在低空复杂紊流环境下能保持稳定的升力输出，配合尾梁末端的尾桨组件，可抵消主旋翼旋转产生的反扭矩，同时实现航向的精准操控，尾桨外侧设置的整流护罩，能够避免低空飞行时尾桨触碰障碍物引发结构损坏。机身前部采用一体化曲面风挡设计，为机组人员提供前向及侧下方向的开阔视野，适配低空侦察、目标搜索的任务需求，风挡与机身蒙皮采用齐平安装结构，减少飞行过程中的气动噪声与阻力。机身两侧设置的短翼挂点，可挂载多联装火箭发射巢，用于对地近距火力支援，挂点采用标准化接口设计，可根据任务需求快速更换不同载荷模块，适配侦察、火力打击、巡逻等不同任务场景。起落架采用前三点轮式布局，前起落架为单轮结构，安装于机头下方，主起落架为双轮结构，安装于机身中部下方，起落架支柱带有缓冲阻尼结构，能够吸收着陆时的冲击载荷，同时保证地面滑跑、滑行过程中的机身稳定性，轮组采用带纹路的橡胶轮胎构型，可在简易铺装跑道甚至平整野外场地完成起降作业。尾梁采用轻量化半硬壳结构，在保证结构强度的前提下尽可能降低尾部重量，平衡整机重心位置，尾梁末端设置的水平安定面与垂直安定面，能够在飞行过程中提升航向与纵向稳定性，降低飞行员的操控负荷。整机外形尺寸在设计时严格控制，适配轻型运输装备的装载边界，可通过中型运输机进行远程投送，也可在小型野战机场完成起降部署，机身蒙皮采用曲面顺滑过渡设计，既降低了气动阻力，也减少了雷达反射截面积，提升低空突防时的生存能力。设计过程中对各运动部件的干涉边界做了完整校验，主旋翼旋转范围、尾桨转动范围、起落架收放行程、武器挂点摆动范围均预留了足够的安全间隙，避免飞行过程中出现结构碰撞问题，各部件的连接位置均设置了合理的安装定位基准，方便生产装配环节的公差匹配与后期维护拆解。
