优化设计飞机轴承支架结构

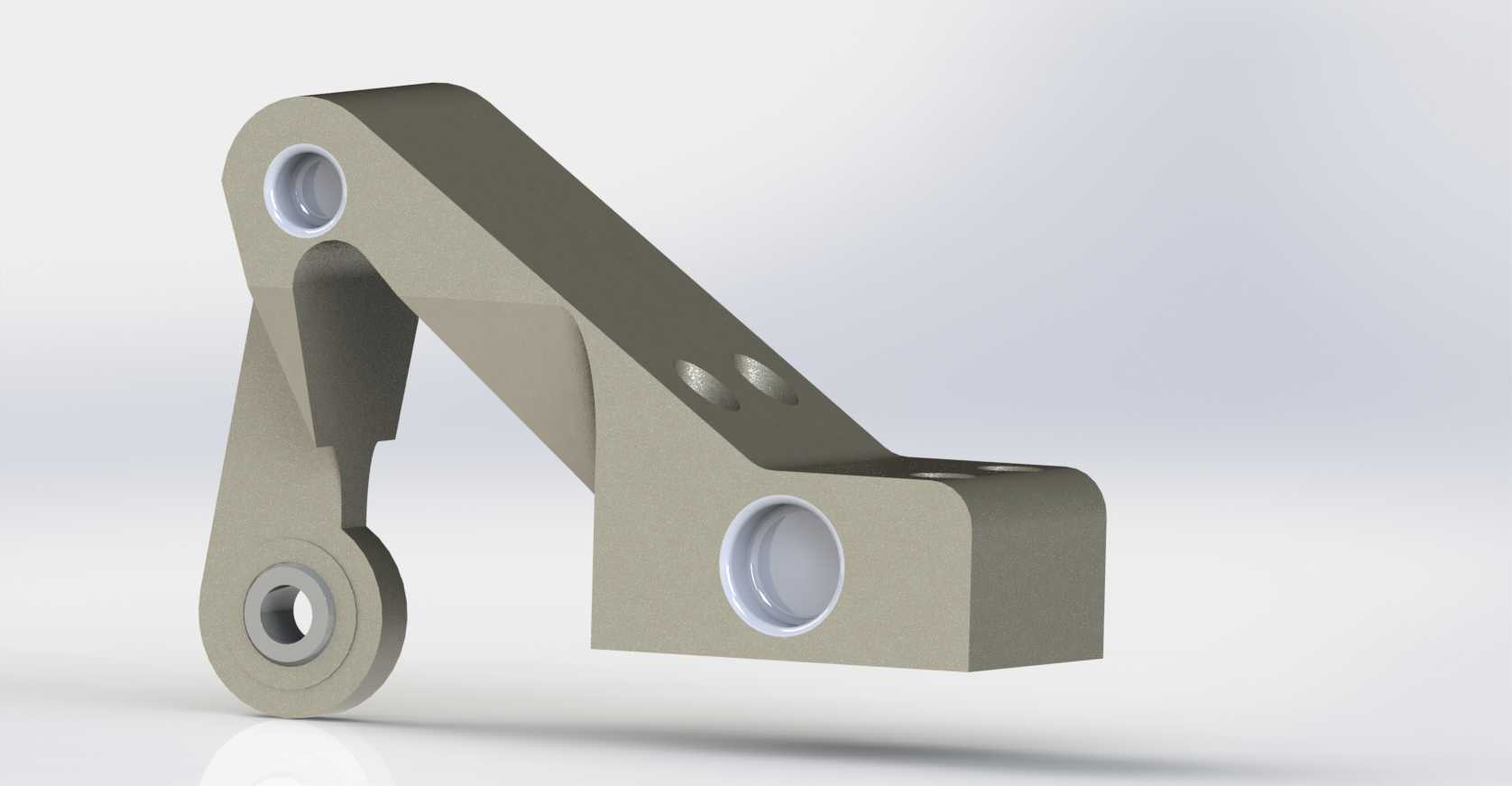

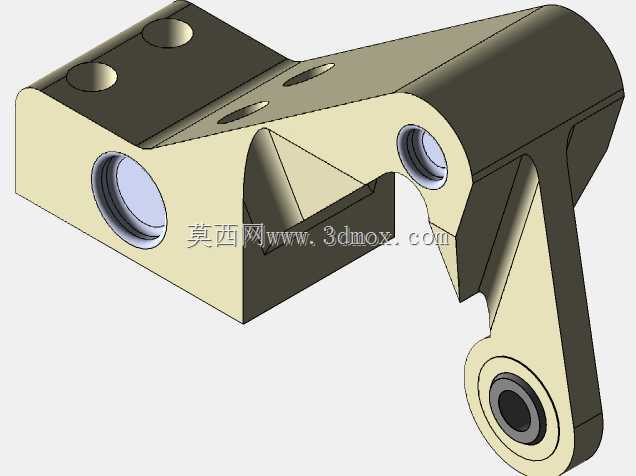

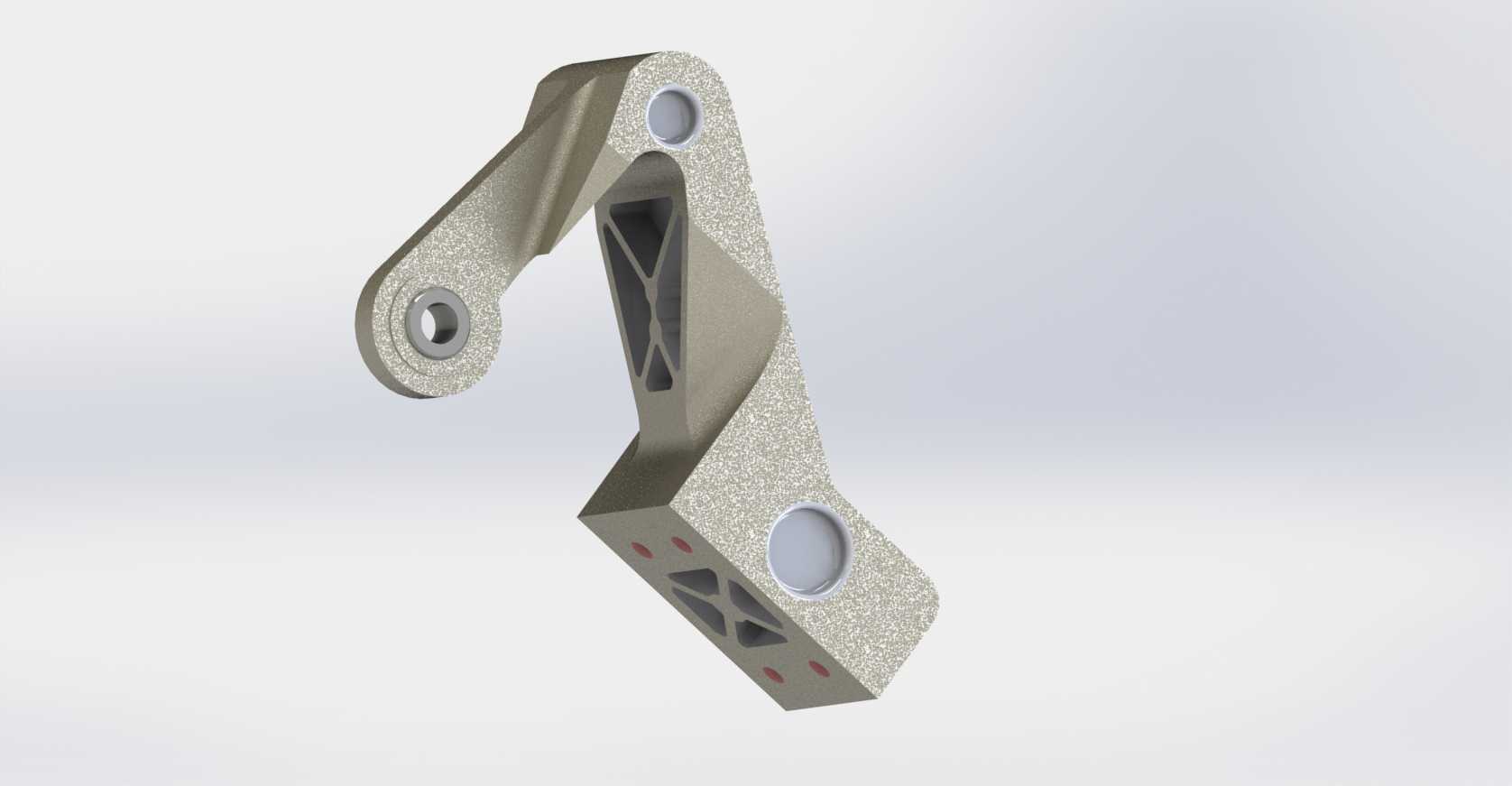

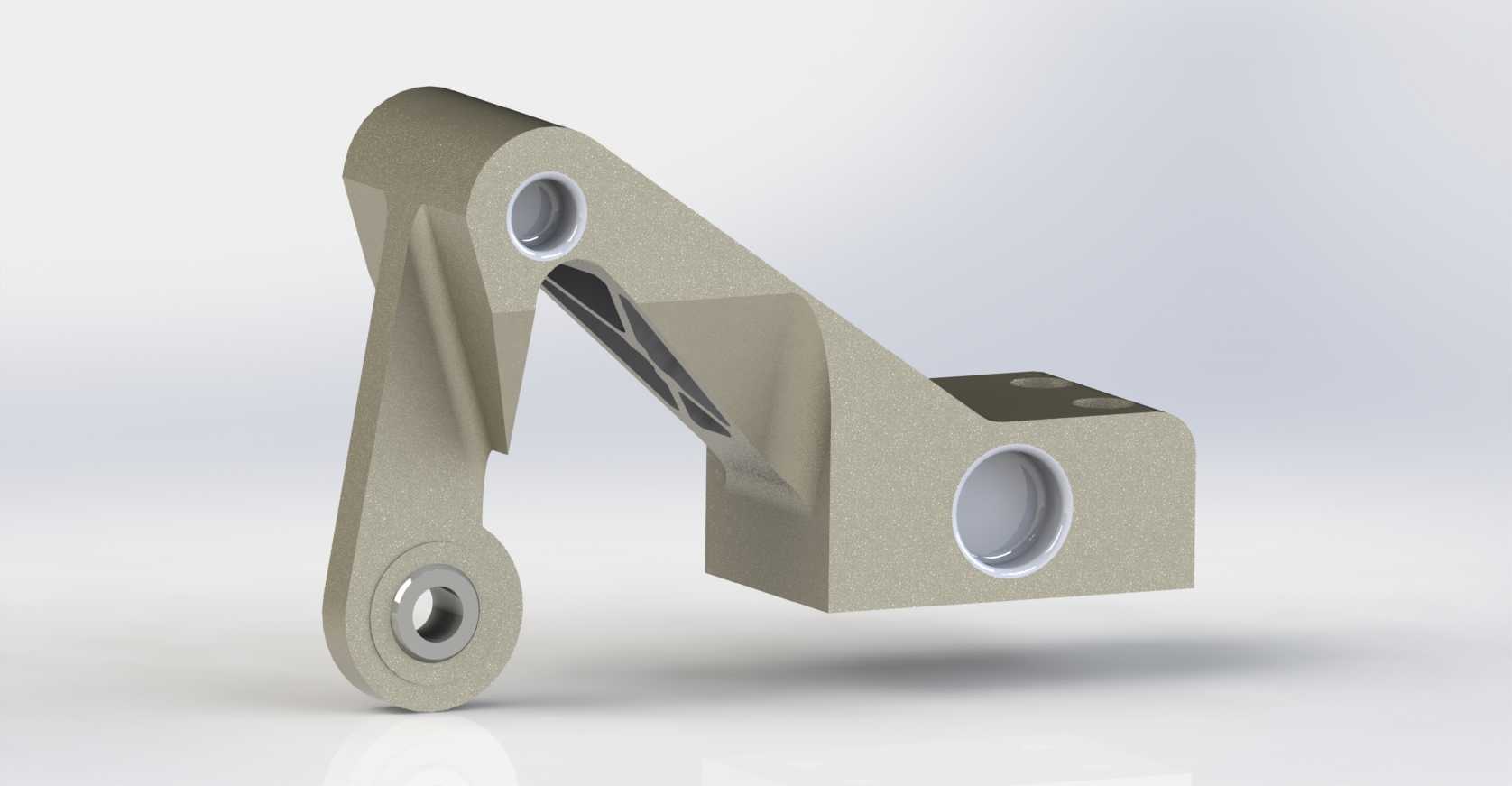

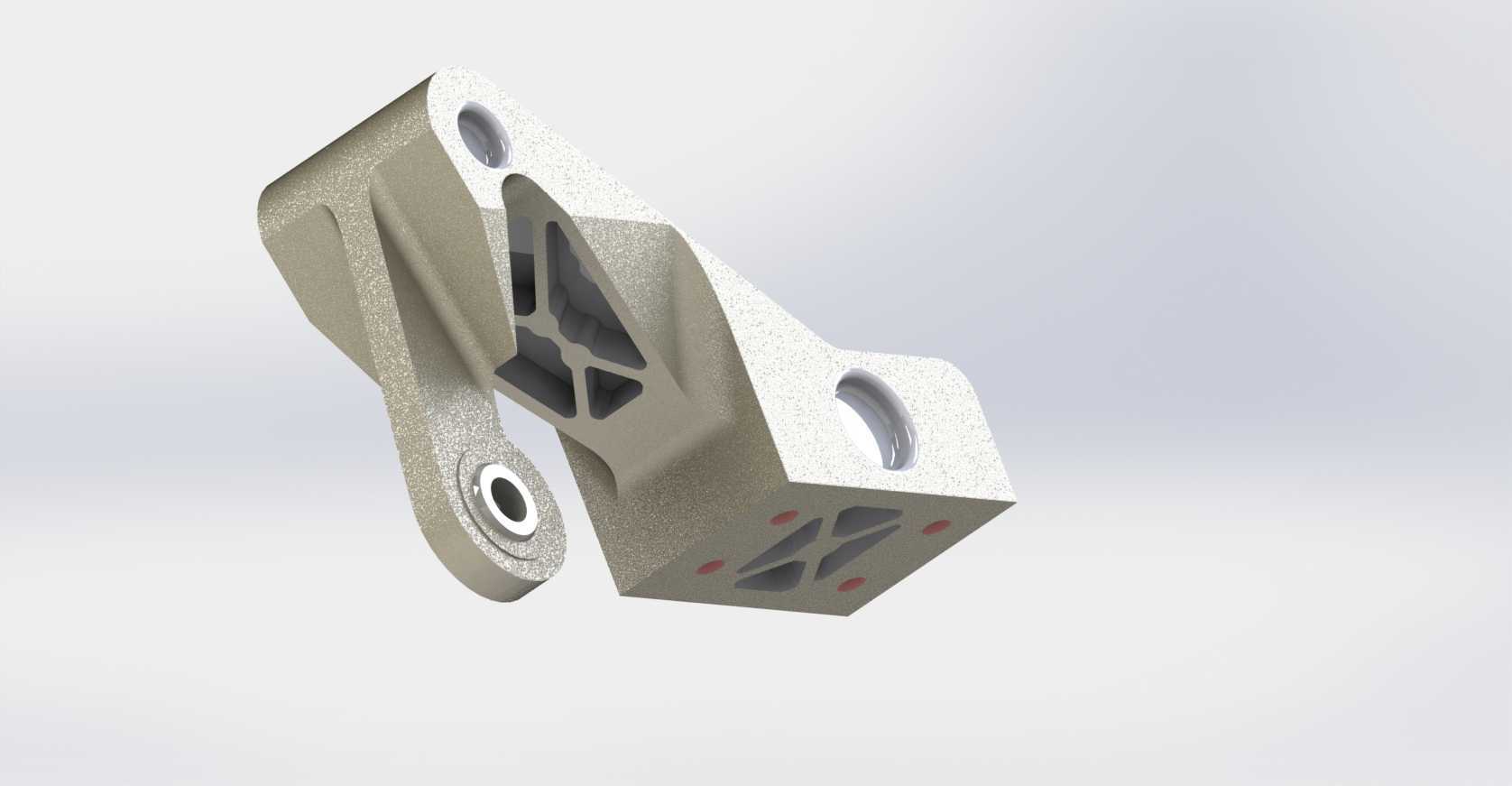

该轴承支架作为航空飞行器传动与承力系统的核心连接件，主要应用于飞机起落架收放机构、操纵面传动链路以及发动机周边辅助安装点位，承担交变载荷下的轴承定位、载荷传递与运动轨迹约束功能，在飞行过程中需同时承受气动载荷、机构运动惯性力与起降阶段的冲击载荷，对结构强度、刚度与疲劳寿命有极高要求。从结构设计逻辑来看，该支架采用一体化铸造成型后做局部机加工的工艺路线，主体设置三处轴承安装位，分别对应不同传动链路的铰接需求：下端带衬套的铰接孔用于连接作动筒输出端或固定铰接基座，中部斜向延伸的臂身做了变截面处理，在非主承力区域设置镂空减重结构，既保证主应力传递路径上的材料连续无断点，又能最大限度降低构件自重，适配航空产品严苛的重量控制要求；上端两处同轴度要求极高的轴承安装孔，用于安装支撑传动轴系，孔位周边做了加厚凸台设计，避免轴承压装与长期受载后出现孔位变形，保证轴系运转的同轴度精度。安装边界层面，支架底部的矩形安装基面设置两个定位销孔与螺栓过孔，可通过铰制孔螺栓精准固定在机身承力框或安装支座上，安装基面与臂身之间设置加强筋结构，抵消侧向载荷带来的倾覆力矩，避免安装面出现应力集中。设计过程中针对航空场景的特殊需求，对支架的应力集中点位做了圆弧过渡处理，所有棱边做倒角去毛刺，避免长期交变载荷下出现疲劳裂纹；镂空区域的筋条走向完全贴合主应力传递方向，没有多余的冗余结构，在满足静强度、疲劳强度要求的前提下，将材料利用率提升至较高水平。实际应用中，该支架可直接适配对应规格的深沟球轴承或关节轴承，安装时无需额外做结构修配，三个铰接孔的位置度公差经过严格校核，能保证配套传动机构的运动轨迹无卡滞、传动间隙控制在设计允许范围内，既可以用于新机型的机构迭代优化，也可作为老旧机型同位置支架的替换优化件，解决原有结构重量偏大、局部应力集中易开裂的问题。
