双孔铰接式轴心支撑座结构设计

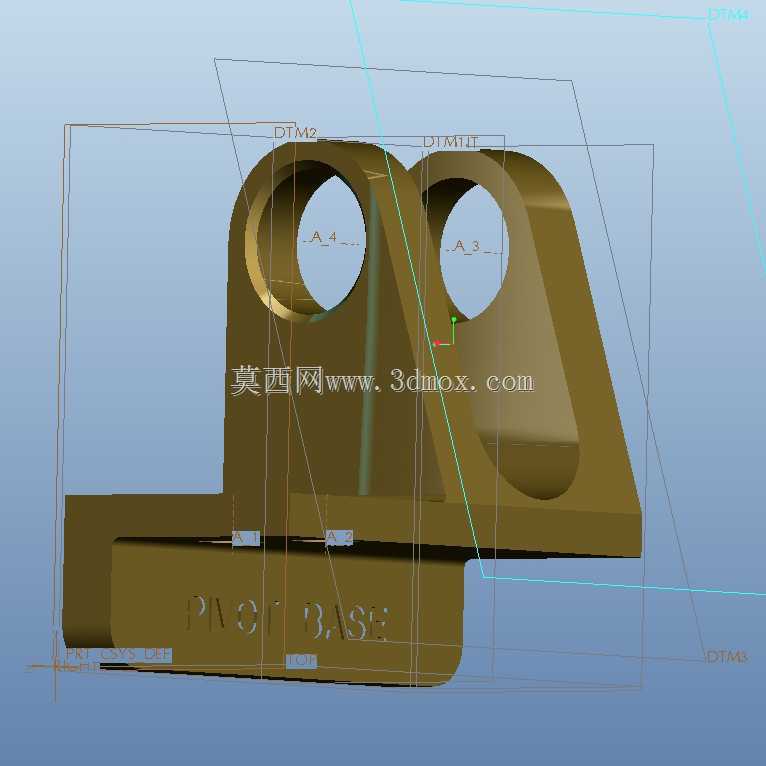

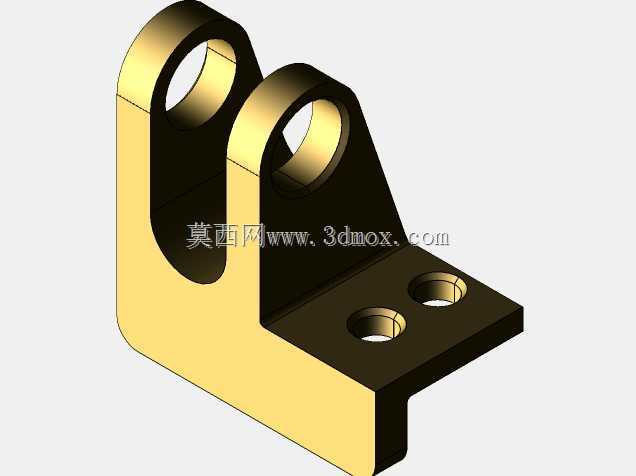

　　这类双孔轴心支撑座常应用在轻工自动化输送线、小型工装夹具的铰接传动点位，也会出现在教学演示类机械结构的传动副中，核心作用是为两根平行布置的铰接转轴提供稳定的安装基准，同时承受转轴传递来的径向载荷与小幅摆动扭矩，避免转轴工作时出现径向窜动。从结构设计逻辑来看，底部采用阶梯式安装底板，底板上预留的两个沉头安装位可适配内六角螺栓，安装时螺栓头可完全沉入沉孔内，不会突出底板表面干涉周边运动构件，底板的下平面为全平面加工基准，安装时可直接贴合设备的安装基板面，不需要额外加工调整垫片即可保证初始安装平面度。上部的两个同轴度要求较高的铰接孔，孔内壁做了均匀壁厚设计，既可以保证压入配套轴套后的配合精度，也能避免壁厚不均导致的应力集中问题，

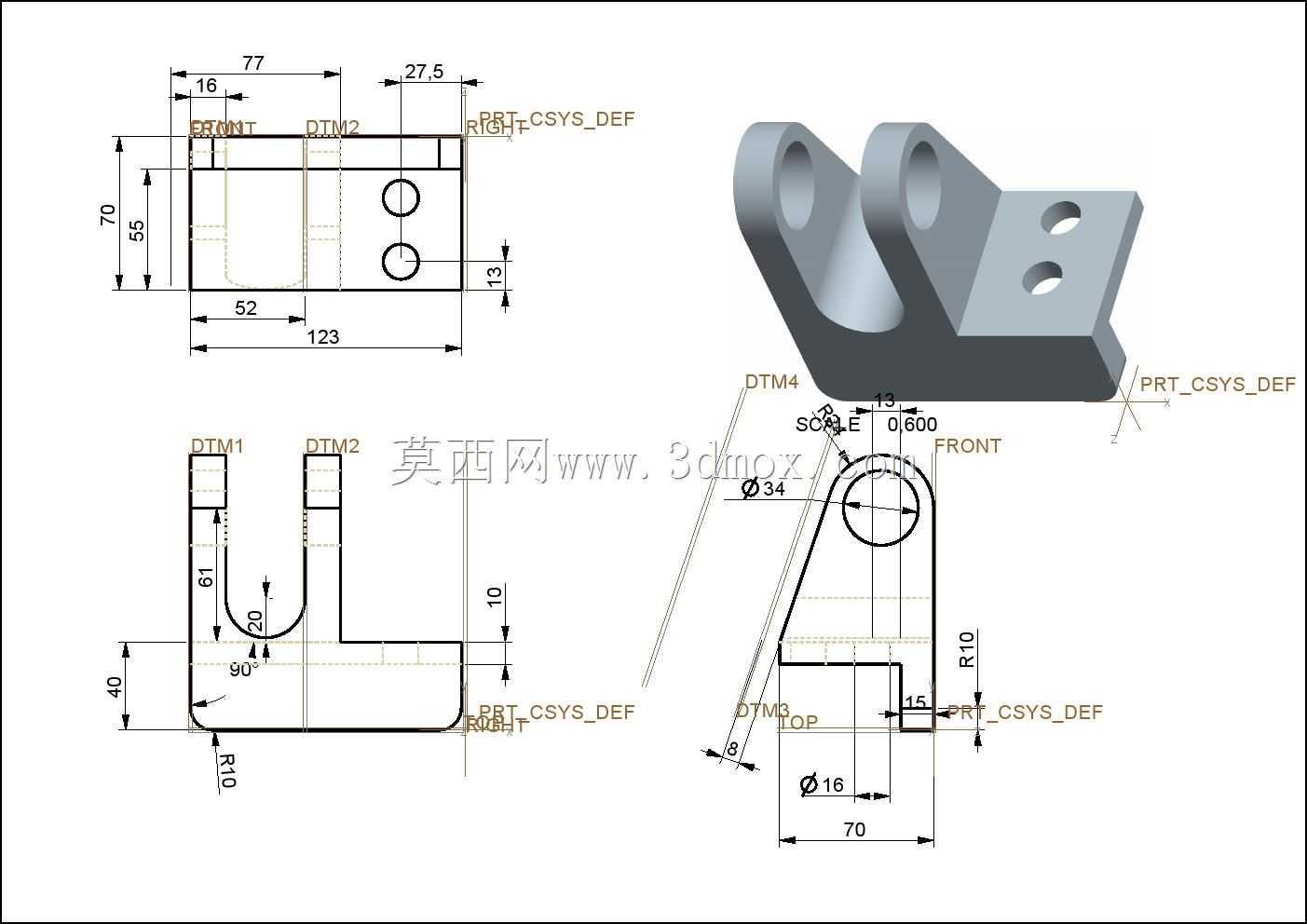

　　两个孔之间的连接筋采用大圆弧过渡结构，在承受交变摆动载荷时，可有效分散应力集中点，不会在筋板衔接位置出现疲劳断裂问题。两个铰接孔的外侧端面做了小幅凸台设计，凸台端面为轴套的轴向定位面，安装轴套时可直接抵靠凸台端面完成轴向定位，不需要额外加装轴向定位挡圈，简化了装配工序。从安装边界来看，底板的宽度与上部支撑结构的宽度做了差异化设计，底板宽度略大于上部支撑体，可在不增加整体结构重量的前提下，增大安装接触面积，提升安装后的稳定性，整体结构的高度方向尺寸经过优化，在保证铰接孔有足够支撑长度的前提下，尽可能压缩整体高度，减少对设备上部安装空间的占用。建模过程中优先保证两个铰接孔的平行度公差，两个孔的中心距按照常用铰接传动的中心距参数设定，

　　可适配多数同规格的铰接摆臂构件，孔的内径尺寸按照标准销轴的公差带设计，可直接与标准圆柱销轴配合，不需要二次修配。底板上的安装孔间距按照通用型材的安装孔距设定，可直接安装在标准工业铝型材或者钢板焊接的安装基板上，适配性较强。结构的所有棱边都做了小倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少热处理过程中的应力集中问题，提升零件的整体使用寿命。
